适配牧田18V平台的柔性焊锡排烟装置

　　电子组装、维修工位的焊锡作业环节，助焊剂受热挥发的含松香微颗粒、铅锡合金氧化烟尘长期弥散在操作区呼吸带，是电子制造、售后维修场景里最容易被忽略的职业健康防护点，这款适配18V锂电平台的柔性焊锡排烟器，就是针对无固定管线、需要灵活调整工位的零散焊锡作业场景设计的桌面级烟尘收集设备。

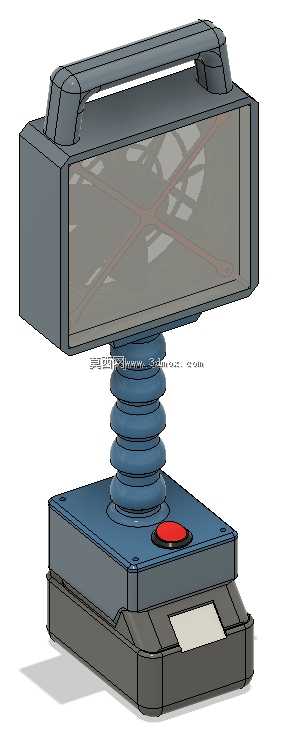

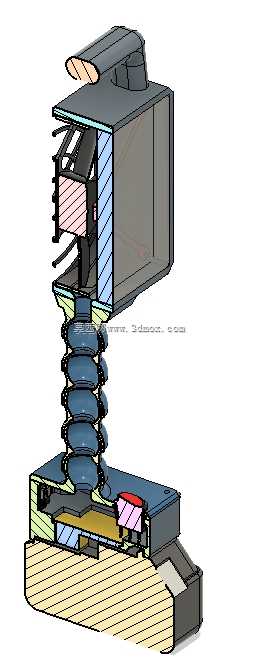

　　从结构设计逻辑来看，整机采用三段式分体布局，底部是集成电池仓与控制模块的配重基座，中间段是可任意弯折定型的柔性波纹支撑柱，顶部是带提手的横置风腔与过滤单元，这种布局完全区别于传统台式排烟扇的固定角度设计，也规避了外接软管式排烟臂占用桌面空间、拖拽管线影响操作的问题。基座部分做了下宽上窄的梯台造型，底部预留了电池插接的卡扣位，可直接适配同规格18V锂电电池包，无需外接交流电源，这一设计直接覆盖了外场维修、临时布线工位、无电源接入的户外设备检修等场景的使用需求，基座顶面设置的圆形按钮为风机启停开关，按键做了凸起防误触设计，操作时无需低头目视即可完成启停动作，符合工位操作的盲操习惯。

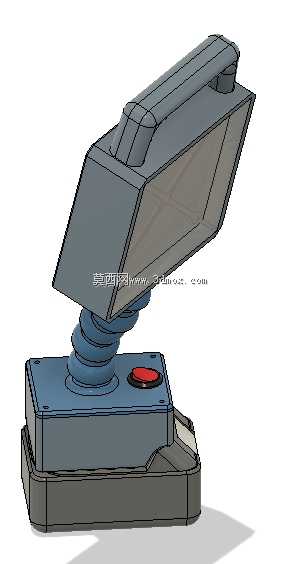

　　中间的柔性支撑段采用多节波纹嵌套结构，内部预留了风机供电的走线通道，弯折阻尼经过调校，既可以在任意角度悬停定型，又不会因为顶部风腔的重量出现缓慢下坠的问题，支撑段的可调整范围覆盖基座上方30厘米半径的半球空间，操作人员可以根据焊锡点的实际位置，将顶部吸风口调整到距离焊点5-10厘米的最佳捕烟位置，既不会因为距离过远导致烟尘逃逸，也不会因为距离过近干扰烙铁操作、影响焊锡点位的观察视线。

　　顶部风腔采用扁长型横置设计，进风面覆盖了大尺寸的初效过滤棉，可直接拦截焊锡过程中产生的大颗粒烟尘与飞溅的焊锡渣，风腔内部集成的轴流风机采用低噪设计，运行时的气流噪音控制在不影响工位交流的区间，顶部集成的一体式提手方便设备在不同工位之间转移搬运，风腔外壳做了圆弧倒角处理，避免工位操作时磕碰剐蹭。

　　从安装边界与尺寸适配来看，整机放置时的基座占地面积仅相当于A5纸张大小，不需要额外的桌面固定夹具，依靠基座自身的配重即可保持稳定，即使将柔性支架弯折到最大伸展角度，整机的重心依然落在基座支撑面范围内，不会出现倾翻风险。设备的整体高度在支架完全收拢时不超过25厘米，完全伸展时最高可到达距桌面40厘米的位置，可覆盖常规桌面焊锡作业的所有操作高度，不管是PCB板桌面平放焊接、线材端子焊接，还是小型机电设备的局部补焊作业，都能通过调整支架角度找到合适的捕烟位置。

　　在实际使用场景中，这款排烟设备既可以作为电子维修门店的固定工位排烟装置，也可以作为生产线临时补焊工位的移动排烟设备，甚至可以配合移动工作台完成现场设备维修的焊锡作业烟尘收集，相比传统的交流供电排烟设备，它摆脱了电源线的位置限制，相比佩戴式排烟面罩，它不会给操作人员带来面部压迫感，也不会因为面罩起雾影响焊锡操作的精细视线。设计过程中针对工位操作的细节做了多处适配：进风面的风速经过调校，在有效捕集烟尘的同时不会吹偏熔融状态的焊锡，也不会导致烙铁头温度快速下降影响焊接效率；过滤棉采用抽拉式安装结构，更换时不需要拆解整机外壳，日常维护操作简单；基座底部预留了防滑胶垫安装位，放置在光滑的防静电工作台面上不会出现滑移，也不会刮伤桌面的防静电涂层。
