施耐德56系列通断开关结构建模

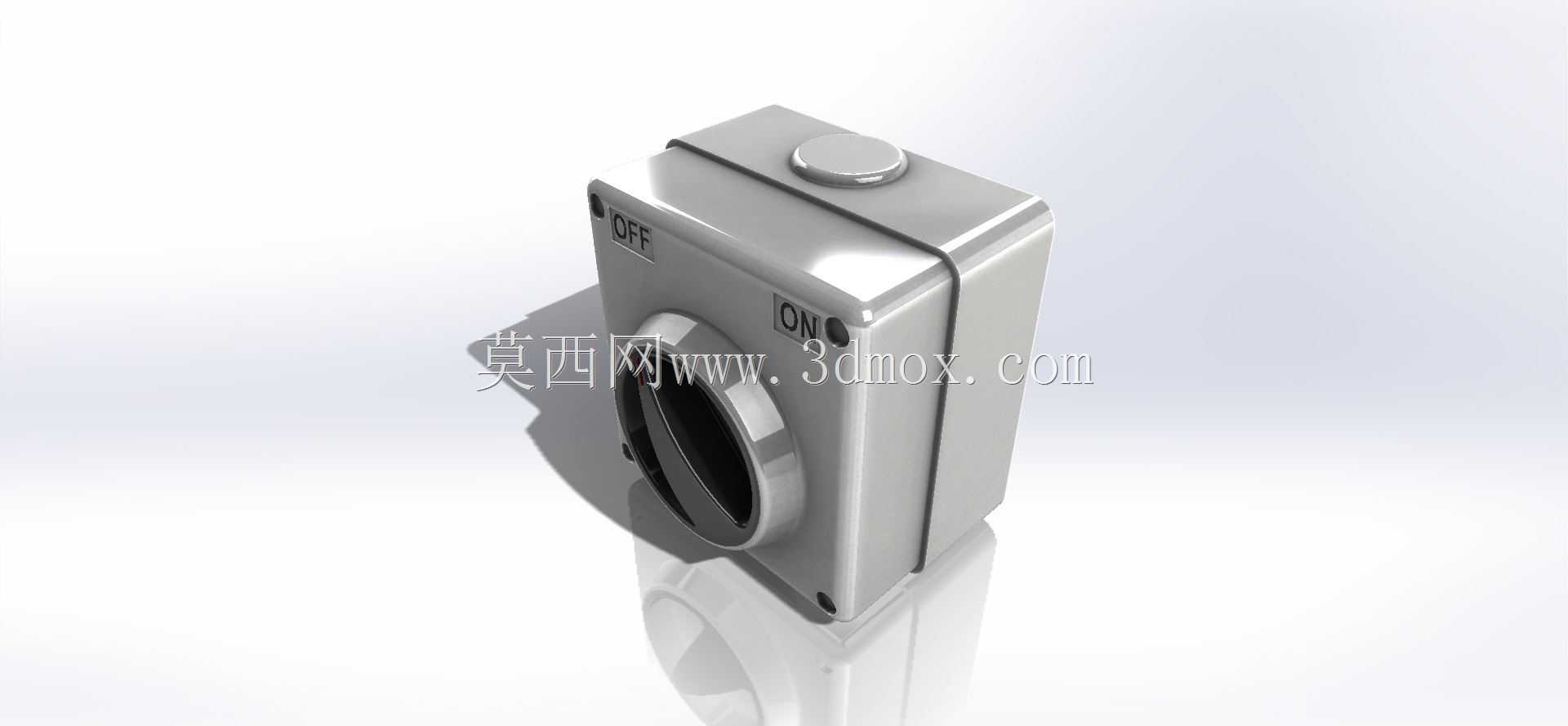

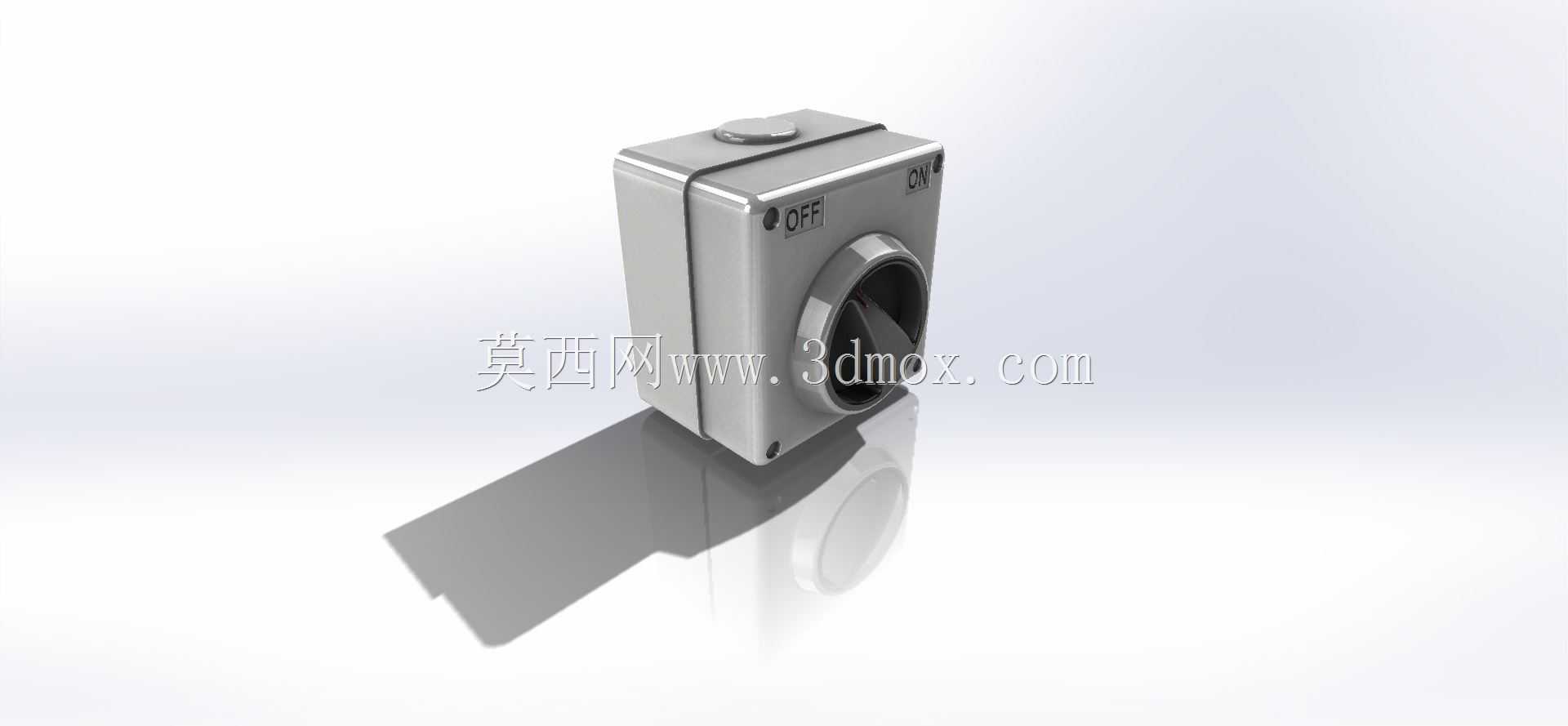

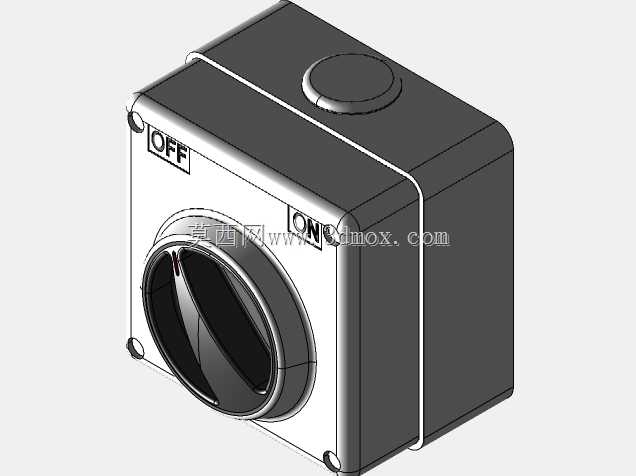

　　这款施耐德56系列On/Off通断开关的三维建模，核心围绕低压配电回路的现场通断控制需求展开，在工业现场、商用配电、小型设备电控场景中，这类开关承担着主回路小负载通断、检修断电隔离的核心作用，常见于小型机床本地控制盒、墙面配电点位、设备旁侧应急断电点位，操作时无需额外工具，直接通过正面旋钮完成档位切换，相比拨杆式开关防护性更强，误触概率更低。建模过程中优先还原了产品的实际安装边界，整体采用方正盒式壳体结构，壳体边角做小圆弧过渡处理，避免安装时棱边划伤操作人员，正面突出的旋钮操作位做了内凹防护圈设计，即使有外物磕碰也不会直接撞击旋钮转轴，降低现场使用过程中旋钮断裂的风险。

　　壳体侧面预留了标准穿线孔位，孔位间距匹配常规接线端子的安装尺寸，建模时特意核对了接线操作的手部操作空间，确保接线时手指可以顺利伸入完成端子紧固，不会出现壳体干涉操作的问题。顶部的状态标识区域做了凹凸刻字建模，还原实物的OFF档位标识，现场操作人员无需凑近查看，通过触感也能快速识别开关状态，避免误操作。建模时对内部安装腔做了等比例还原，腔体内壁预留了端子排安装卡槽，卡槽位置与外部穿线孔对齐，接线时导线可以直接从穿线孔进入后卡入端子位，无需额外弯折导线，减少接线过程中的导线损伤风险。

　　安装固定位设置在壳体背部的四个角点，固定孔位间距匹配常规86型暗装盒、明装底板的安装尺寸，同时兼容螺丝直接固定在设备面板上的安装方式，固定孔做了沉头设计，螺丝安装后不会突出壳体表面，保证安装面平整。旋钮部分的建模还原了实际的转动限位结构，旋钮仅能在ON与OFF两个档位间转动90度，不会出现过转导致内部触点错位的问题，旋钮与壳体的配合间隙控制在合理范围，既保证转动顺畅无卡滞，又不会出现间隙过大导致灰尘、水汽进入壳体内部的问题。考虑到这类开关常应用在有少量粉尘、溅水的现场环境，壳体合模缝的位置做了止口结构建模，还原实物的密封配合结构，配合缝隙均匀，能够满足基础的防护等级要求。

　　建模过程中对部分非核心安装尺寸做了适配性调整，在不影响整体安装兼容性、功能还原的前提下，简化了部分对结构强度、安装无影响的细微倒角与内部加强筋细节，既保证模型整体外观与实物一致，又能让模型在装配调用时不会占用过多系统资源，方便工程师在做配电柜体、设备电控系统的整体装配时直接调用，快速完成布局设计。开关的整体厚度控制在合理范围，安装后突出安装面的尺寸不会过大，避免现场人员走动时剐蹭到开关导致误断电，旋钮的操作力矩对应的结构阻尼也在建模时通过配合间隙做了体现，还原实物操作时的清晰档位手感，不会出现旋钮松垮晃动的问题。在设备电控系统设计中，这类通断开关通常布置在操作人员容易触及的位置，作为设备的本地电源切断点位，建模时特意核对了操作面的人体工学尺寸，旋钮的直径大小适合手指捏合转动，操作时不需要施加过大的力，即使佩戴劳保手套也能顺利完成档位切换。壳体的材质表现对应实物的阻燃工程塑料特性，表面做细磨砂质感处理，不易残留指纹与污渍，适合工业现场的复杂使用环境，建模时表面纹理的还原也贴合实际材质表现，渲染后能够直观呈现产品的实际外观效果，方便做方案展示时使用。
