泰科E2-201壁挂式变频控制装置结构

　　这款壁挂式变频控制装置，常被应用在中小型工业生产线的电机转速调控场景，比如输送线驱动、小型风机泵组的工况调节，也可配套在小型自动化专机里做动力输出控制，替代传统的工频直启回路，降低设备启动时的电流冲击，同时根据实际负载需求动态调整输出频率，减少不必要的能耗损耗。从实际使用场景来看，这类装置多安装在车间墙面、设备侧旁的电控立柱上，不需要占用地面安装空间，外壳的防护结构可以阻挡车间内的浮尘、少量飞溅的切削液侵入内部电路，适配多数常规机加工、轻工生产车间的环境使用。

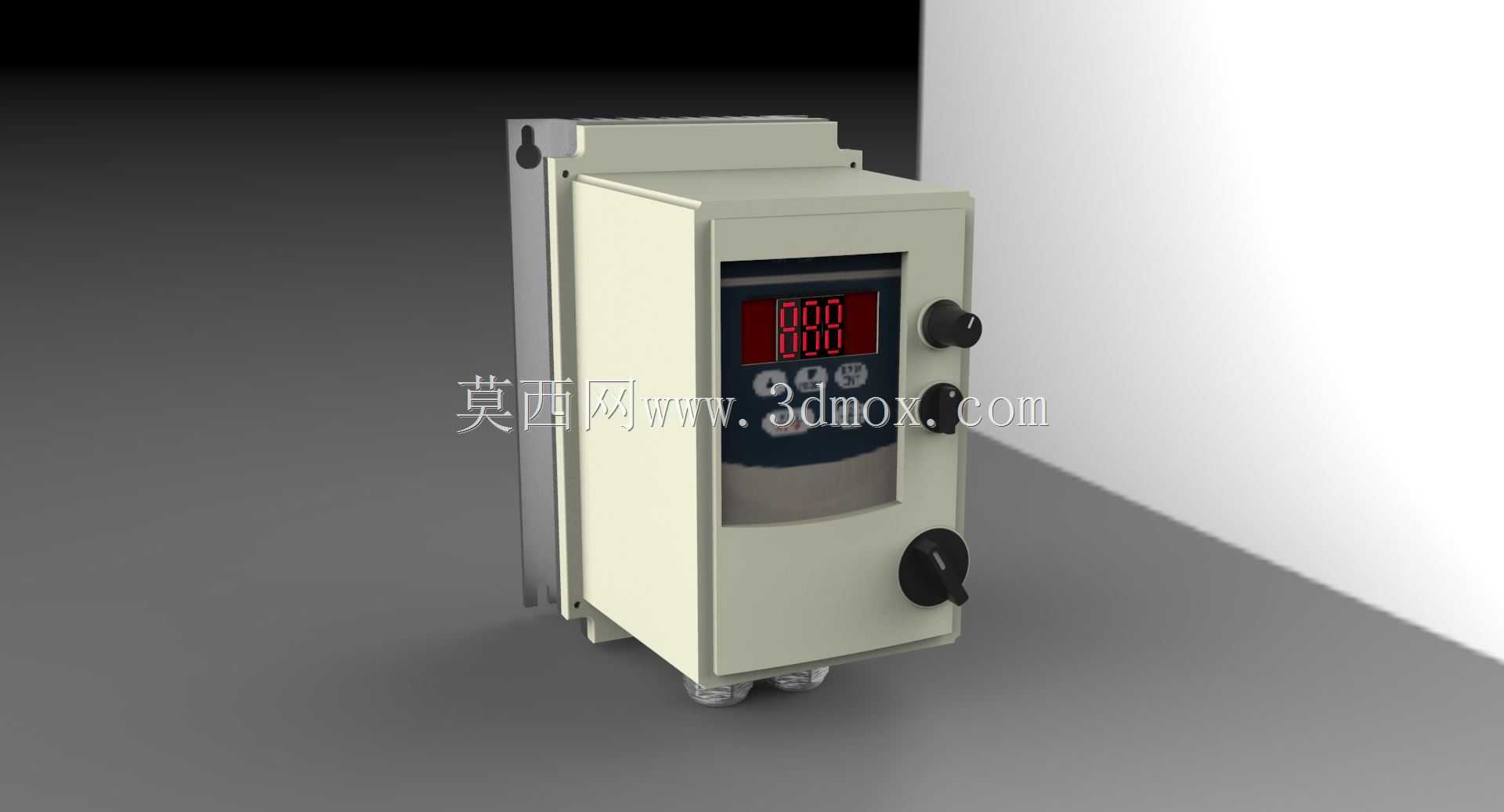

　　从功能特性上看，装置正面集成了数显操作面板，运行时可以实时显示当前输出频率、电流参数，面板旁设置的三个旋钮分别对应频率微调、运行模式切换、电源通断操作，现场操作人员不需要打开电控柜门，就可以完成基础的参数调整与启停操作，降低日常运维的操作复杂度。装置底部预留了线缆穿接的格兰头安装位，主回路进线、出线以及控制信号线都可以从底部接入，布线时可以顺着墙面走桥架或者穿线管，避免线缆外露被剐蹭破损，侧面的挂装固定耳预留了标准安装孔位，安装时只需要在墙面或者安装板上打好对应位置的膨胀螺栓，就可以直接挂装固定，不需要额外做复杂的安装支架。

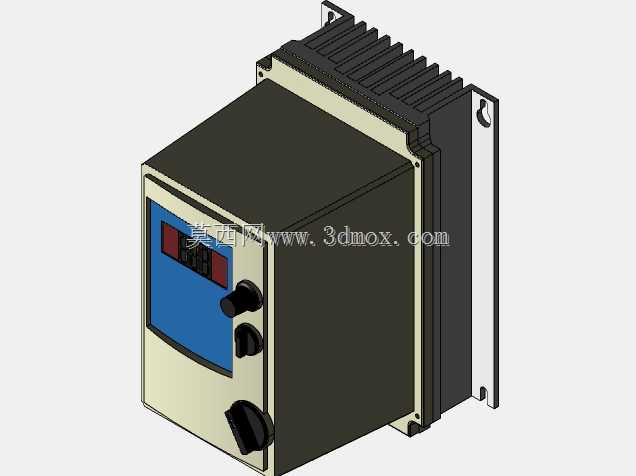

　　在设计思路上，这款装置的外壳采用了分体式卡扣加螺丝的固定结构，上盖与底座的接缝处做了内凹的止口设计，装配时可以自然形成密封挡边，减少粉尘水汽从接缝处渗入的概率。内部的电路板安装位预留了足够的散热间隙，功率模块对应的外壳位置做了内凹的散热贴合面，可以直接把散热铝块贴合在外壳内壁，通过外壳本身辅助散热，不需要额外加装外露的散热风扇，既降低了运行时的噪音，也减少了风扇进灰带来的故障点。操作面板的安装位做了下沉式设计，面板表面比外壳正面低2mm左右，即使现场有杂物剐蹭到装置正面，也不会直接磕碰损坏显示屏或者操作按键。

　　从安装边界尺寸来看，装置整体为竖置长方体结构，宽度方向控制在200mm以内，高度在350mm左右，深度不超过150mm，挂装后突出安装面的尺寸较小，不会影响车间内的通道通行，也不会和周边的其他电控元件产生空间干涉。安装时需要注意在装置上下方各预留至少100mm的散热空间，左右两侧预留50mm的操作间隙，方便后期接线或者检修时拆装外壳螺丝。装置底部的接线端子排布按照强电、弱电分区设计，主回路端子靠近左侧安装位，控制信号端子靠近右侧，布线时强电线缆和弱电线缆可以分开走线，减少信号干扰的概率，端子的螺丝规格统一，接线时只需要用常规的十字螺丝刀就可以完成操作，不需要准备特殊规格的工具。

　　在实际选型适配时，这款装置的结构尺寸可以作为同功率等级变频设备的布局参考，建模时还原了外壳的圆角过渡、旋钮的防滑纹理、显示屏的内嵌安装细节，挂装耳的孔位间距、底部格兰头的开孔尺寸都按照实际安装比例还原，做车间电控布局设计、设备电控系统建模时，可以直接调用这个模型做空间排布校验，提前确认安装位置是否存在干涉，布线空间是否满足线缆弯曲半径的要求，减少后期现场安装时出现尺寸不匹配的问题。
