轴承类倒角结构练习三维建模作品

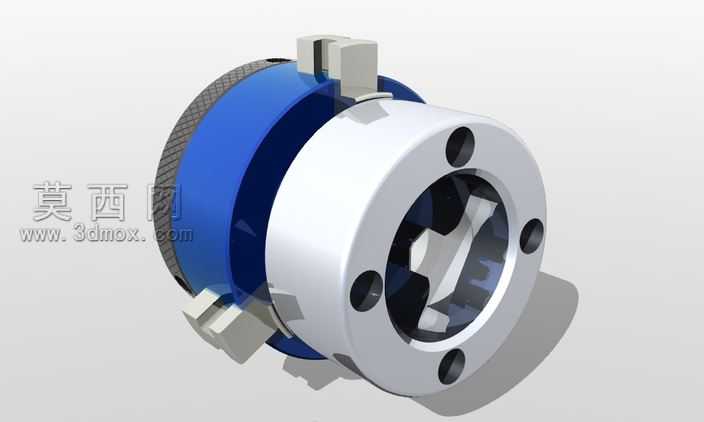

本作品为面向SolidWorks软件入门学习者打造的轴承类结构建模练习案例，整体围绕轴承配套连接构件的倒角、圆角特征处理展开设计，旨在帮助初学者快速掌握三维建模中基础特征的操作逻辑与应用技巧。建模过程从基础草图绘制起步，首先根据轴承构件的尺寸比例绘制法兰端的圆形轮廓，精准定位端面上六个均匀分布的安装孔位，通过拉伸凸台命令生成法兰主体结构，过程中严格把控草图的几何约束关系，确保各孔位与中心轴的同轴度、位置度符合机械设计的基础规范。针对构件的蓝色外圈部分，采用旋转凸台命令生成基础回转结构，再通过拉伸切除命令加工外圈表面的防滑纹理结构，还原实际五金配件的细节特征；中部的白色法兰端面与蓝色外圈的装配衔接处，重点练习圆角特征的参数设置，根据不同衔接位置的受力需求与装配要求，设置差异化的圆角半径，避免应力集中问题的同时保证构件外观的流畅性。构件上的凸起卡接块结构，通过拉伸凸台与倒角命令组合完成，针对卡接块的棱边位置，采用不同角度的倒角参数处理，区分装配导向面与固定接触面的特征差异，帮助学习者理解倒角特征在实际机械结构中的功能作用，而非单纯的外观修饰。材质渲染环节，针对不同结构部件匹配对应的材质属性：法兰端面赋予哑光金属材质，模拟钢制构件的磨砂质感，调整反射参数还原金属表面的细微光影变化；蓝色外圈赋予硬质工程塑料材质，添加细微的颗粒纹理提升真实感，表面的防滑纹理通过凹凸贴图强化视觉效果；内部的轴承空腔部分赋予深色金属材质，模拟轴承内部构件的精加工表面质感。整体建模过程刻意简化了复杂的内部传动结构，保留最核心的倒角、圆角、拉伸、旋转等基础特征操作，将练习重点放在特征命令的灵活运用与参数设置逻辑上，每个特征的生成都遵循机械加工的工艺逻辑，让初学者在练习软件操作的同时，能够理解基础结构设计的工艺合理性，避免出现脱离实际生产的建模错误。渲染阶段采用柔和的工作室光源，从多个角度打光突出构件的棱边倒角特征与不同材质的质感差异，通过阴影效果强化结构的立体感，让学习者能够清晰观察到不同倒角参数带来的视觉与结构差异，快速掌握基础建模与简单渲染的完整流程。
