TSSOP系列SMT封装IC参数化焊盘土地模式

　　在消费电子、工业控制板卡、通讯设备主板的SMT量产环节，表面贴装IC的焊盘设计直接决定了贴片良率、焊接可靠性与后期返修难度，这类参数化焊盘土地模式，是PCB Layout工程师与结构设计人员对接SMT工艺时的核心参考载体，完全贴合量产线的钢网开孔、回流焊温度曲线适配、贴片定位精度要求。

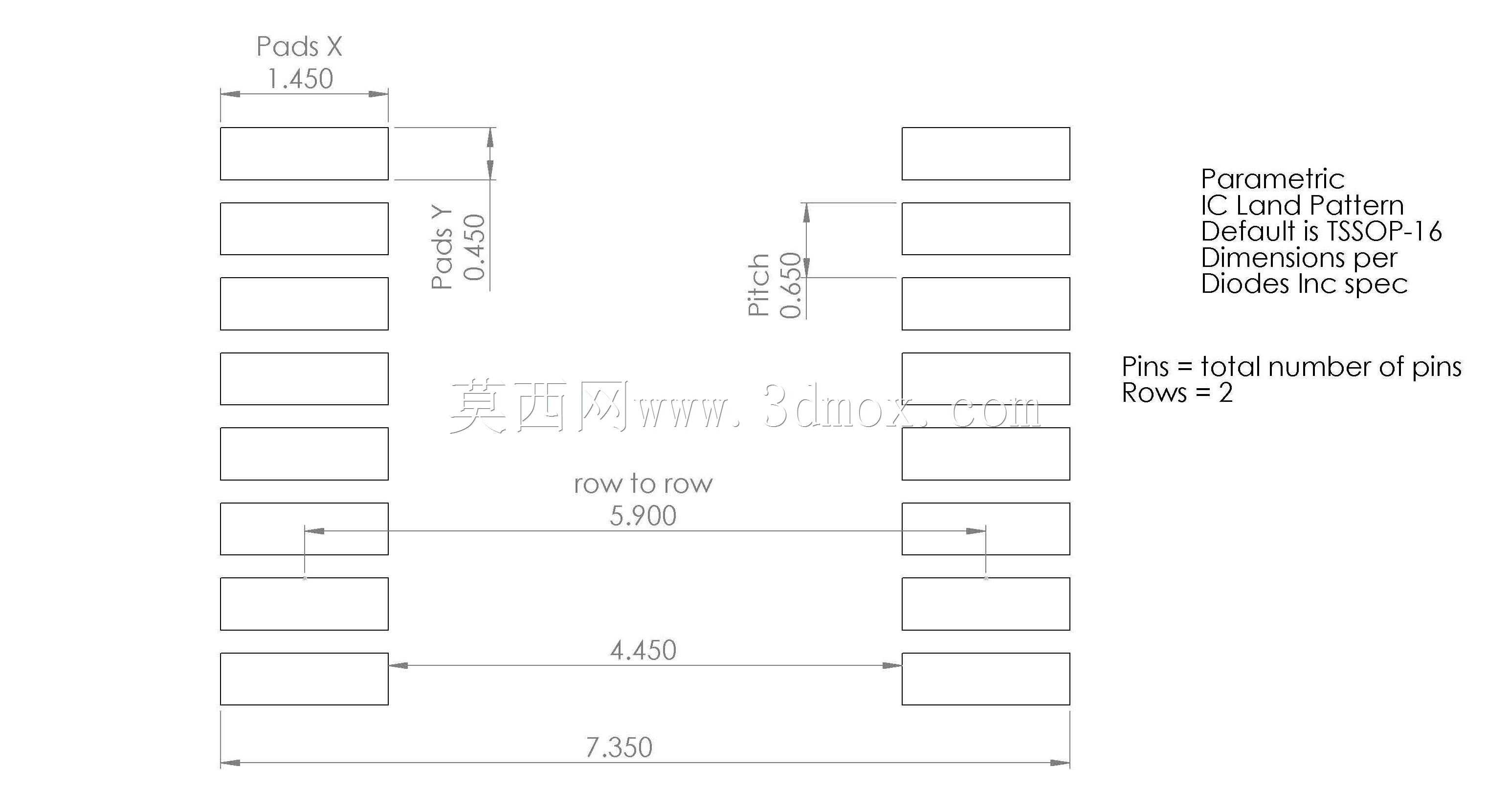

　　这套参数化土地模式默认适配TSSOP-16封装的IC，核心设计逻辑围绕SMT工艺的公差冗余展开，所有尺寸标注均对应实际生产中的工艺边界：单焊盘X向长度1.450mm、Y向宽度0.450mm，这个尺寸既保证了焊锡量足够形成饱满的浸润焊点，又避免了焊盘过大导致的相邻引脚桥连问题，适配常规0.12mm厚度钢网的开孔比例要求，无需额外调整钢网开孔补偿量。同列相邻焊盘的中心间距（Pitch）为0.650mm，完全符合TSSOP、SSOP、TSOP、SOIC、SOP、SOJ等主流小外形贴装IC的引脚节距标准，可通过编辑SW方程式快速调整引脚总数、引脚排数，适配不同引脚数的同系列封装IC，无需重新绘制基础轮廓。

　　两排焊盘之间的核心间距（row to row）为5.900mm，这个尺寸是对应IC本体宽度的安装预留边界，既保证IC放置后引脚与焊盘的对位重合度满足±0.05mm的贴片精度要求，又预留了焊锡爬升的空间，避免IC本体底部残留焊锡导致的短路隐患。焊盘组整体的X向有效安装宽度为4.450mm，整体外轮廓总宽度为7.350mm，这个外边界尺寸可直接用于PCB布局时的元件占位校验，对接结构设计中的壳体避让空间、周边元件的安全距离核算，避免出现元件干涉、焊盘被结构件遮挡无法贴片的问题。

　　从实际应用场景来看，这类参数化焊盘模型可直接导入PCB设计软件作为封装库的参考基准，也可用于SMT产线的贴片程序调试、钢网设计校验、AOI检测程序的焊点位置标定。设计时充分考虑了不同厂商IC的尺寸公差范围，所有尺寸均预留了±0.05mm的工艺补偿量，适配无铅回流焊、有铅回流焊的不同焊锡浸润特性，引脚与焊盘的重叠长度满足IPC-A-610E电子组件可接受标准的二级要求，可直接用于工业级、消费级电子产品的板卡设计。

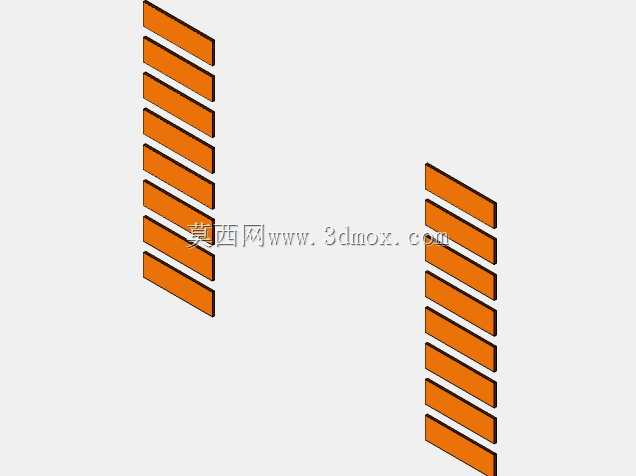

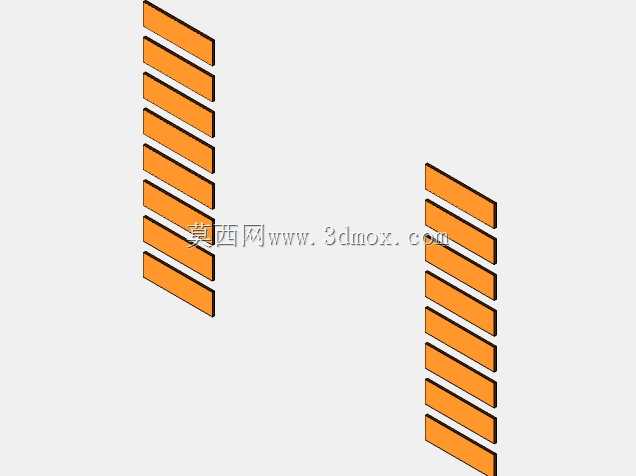

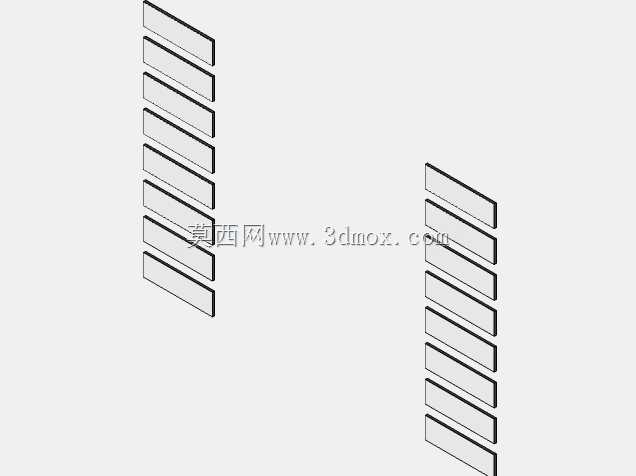

　　在建模逻辑上，采用全参数化驱动的设计方式，所有尺寸均关联至全局变量，调整引脚数时焊盘数量、间距、整体轮廓会自动同步更新，无需逐个修改草图元素，大幅提升同系列不同封装的建模效率。模型的基准面设置在焊盘底面，也就是PCB板面的贴合面，导入装配环境时可直接与PCB板面基准配合，无需额外调整装配位置，适配结构设计时的元件高度干涉检查、散热空间预留等工作。

　　针对实际生产中常见的焊点虚焊、桥连、立碑等问题，这套焊盘模式的尺寸设计做了针对性优化：焊盘两端预留的锡膏扩散空间均匀，回流焊时熔融焊锡的表面张力可将IC引脚自动拉正，抵消贴片时的微小位置偏差；焊盘宽度与引脚宽度的比例控制在1.2:1，既保证足够的焊接附着力，又避免焊锡过多溢出导致的相邻引脚短路。对于需要做波峰焊的混装板卡，也可通过调整焊盘的延伸长度适配波峰焊的送锡方向，无需重新绘制基础焊盘结构。
