ODU MINI-SNAP圆形多芯连接器结构设计

　　在工业测试设备、医疗诊断仪器、轨道交通车载信号系统这类需要频繁插拔电气连接的场景里，这类小型圆形推拉自锁连接器的应用占比一直很高，不同于普通螺纹旋拧的圆形接插件，MINI-SNAP系列的快锁结构能在狭小安装空间里完成盲插操作，不需要额外预留拧转操作的手部空间，这也是它在便携检测设备、移动工业终端里被大量选用的核心原因。从结构设计逻辑来看，这款连接器采用阶梯式轴段外形，靠近插合端的法兰凸台是安装定位的核心基准，法兰端面与设备面板贴合时，靠轴肩的端面垂直度保证插合轴线与面板安装面的垂直公差，避免插合时出现斜插导致的插针弯折、接触件磨损问题。

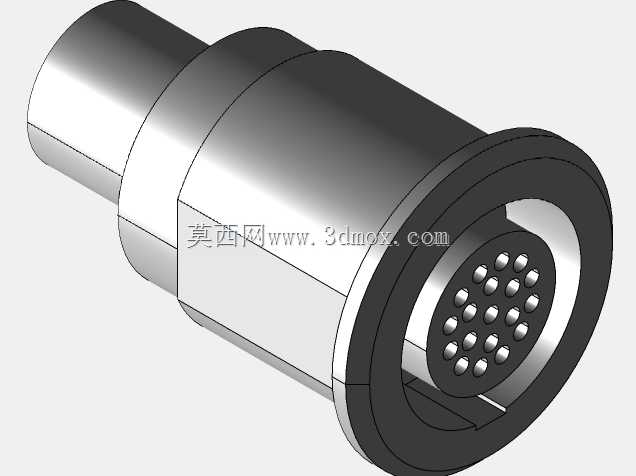

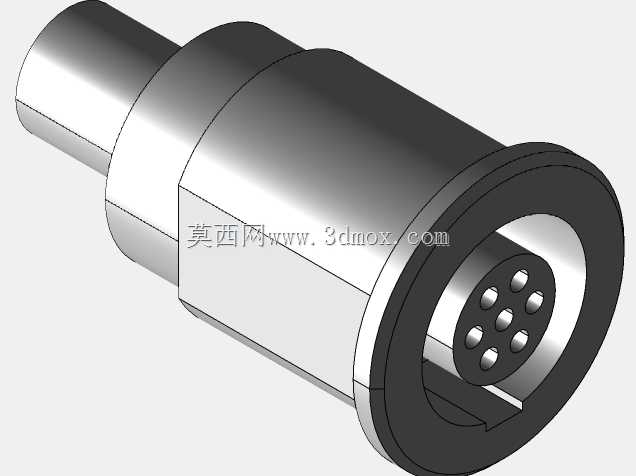

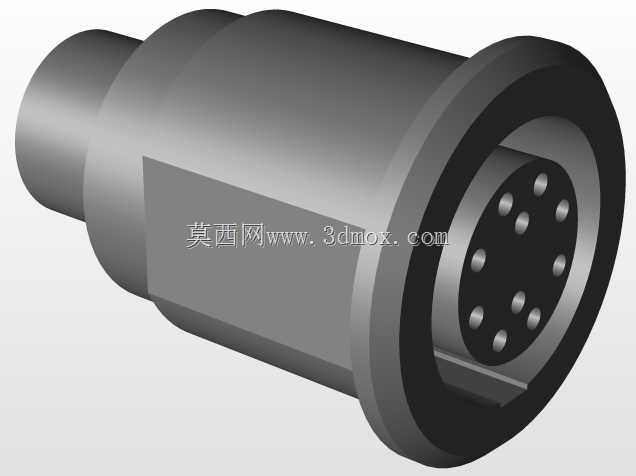

　　插合端内部的7芯接触件采用圆周均布排布，中心预留的定位槽能实现防呆功能，插合时只有定位键对准槽位才能推入到位，从根源上避免错插导致的针脚定义错位，也能防止强行斜插损坏内部绝缘体。接触件的排布间距经过绝缘耐压校核，相邻插针之间的爬电距离满足工业级电气间隙要求，在常规工业环境的温湿度条件下，不会出现相邻芯线之间的击穿、漏电问题。外壳的阶梯轴段分别对应不同的功能区域，最外侧的细轴段是线缆接入端的尾罩配合位，用来和线缆尾部的应力消除护套配合，固定线缆外皮，避免线缆弯折时的应力直接传递到内部接触件的焊接点，防止长期使用后出现焊盘脱落、线芯断裂的问题。

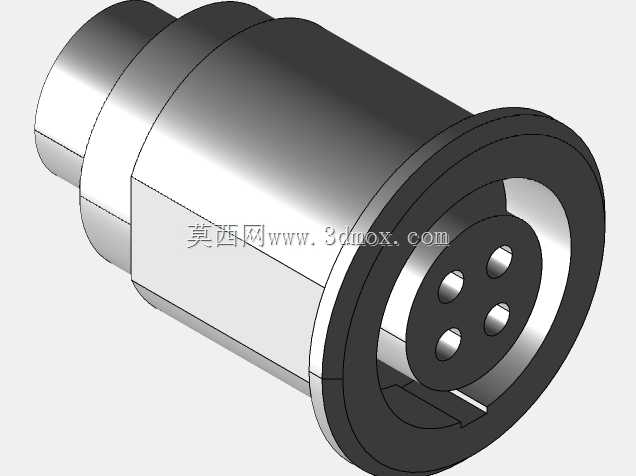

　　中间的大直径轴段是内部绝缘体的容纳腔体，壁厚经过结构强度校核，在常规的插拔冲击力下不会出现腔体变形，保证内部接触件的位置度始终维持在公差范围内。靠近插合端的黑色外圈是推拉锁紧结构的滑动套，插合到位后滑动套内部的卡簧会自动卡入对接端的锁紧槽，实现轴向锁定，此时施加轴向拉力不会导致连接器松脱，只有向后拉动滑动套才能解锁拔出，这种锁紧结构的抗振动性能优异，在车载、机载这类有持续振动的使用场景里，不会因为振动出现连接中断、接触不良的问题。从安装边界来看，这款连接器的面板安装开孔尺寸需要匹配法兰端的外径，法兰上的定位缺口能防止连接器安装后出现周向转动，保证插合方向的一致性。

　　尾部出线方向的直径要和选用的线缆外径匹配，尾罩的夹紧范围需要覆盖线缆外径公差，保证线缆固定后的拉脱力满足行业标准要求。建模过程中需要重点关注几个配合公差：插合端的内外径配合公差要控制在小间隙配合范围，既保证插合时的顺滑度，又不能因为间隙过大导致插合后出现径向晃动，影响接触件的接触可靠性；滑动套和主体外壳之间的配合要保证滑动顺畅，没有卡滞，同时滑动行程要刚好满足解锁的位移需求，行程过大会导致内部锁紧弹簧失效，行程过小则无法完全解锁。内部绝缘体和外壳腔体的配合要采用过盈定位，防止绝缘体在腔体内部出现轴向窜动，保证插针的伸出长度一致，插合时所有接触件能同时对接，避免单根插针受力过大出现弯折。在实际选型应用中，这类连接器的接触件通常采用镀金处理，保证多次插拔后的接触电阻稳定，适合需要频繁插拔的测试连接场景，比如工业现场的信号采集端口、医疗设备的可拆卸探头连接端，既满足快速连接的操作需求，又能保证信号传输的稳定性。建模时还原的锁紧结构细节，能帮助结构工程师在做设备面板布局时，准确评估插拔操作需要的空间，预留足够的滑动套操作距离，避免面板上其他元器件干涉解锁操作。同时法兰端的安装孔位、定位缺口的位置，都需要和实际选型的产品手册尺寸完全对应，才能保证加工出来的面板开孔能直接适配连接器安装，不需要二次修配。
