双侧夹持式机械工装夹具结构设计

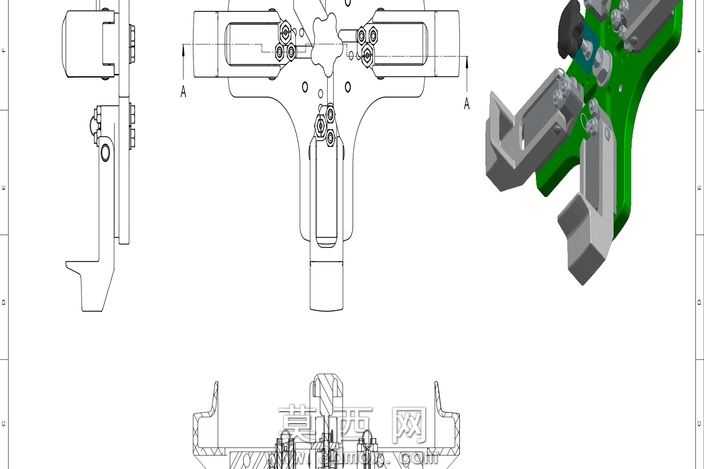

本作品为双侧夹持式机械工装夹具的三维设计成果，设计初期围绕工件双侧同步定位夹紧的实际工装需求展开，首先完成了整体功能逻辑的梳理，明确夹具需要实现对特定异形工件的双侧对位夹持、稳定承托的核心功能，避免工件在加工或装配过程中出现偏移、晃动的问题。建模阶段采用Solid Edge完成全参数化三维建模，首先绘制核心的夹臂基体轮廓，通过拉伸、切除、倒角等基础特征构建夹臂的主体结构，针对夹臂与工件接触的夹持端面，根据工件的外形轮廓做了适配的型面设计，保证夹持时的接触面积充足，夹紧力分布均匀，不会对工件表面造成压损。针对夹具的中间连接基座部分，设计了多组定位销孔与安装槽位，用于装配传动组件与连接固定件，同时预留了与外部驱动结构连接的接口，可适配手动、气动等不同的驱动方式。夹臂与基座的铰接位置做了轴孔配合的精细化设计，添加了轴套安装位的结构，减少铰接位置的转动磨损，提升夹具的整体使用寿命。渲染阶段对模型做了分材质处理，夹臂的金属接触部分赋予哑光合金钢材质，基座的固定部分赋予亮绿色工程塑料材质区分结构，铰接销轴等标准件赋予不锈钢金属材质，通过不同材质的区分清晰展现夹具的各部分结构组成，同时添加了柔和的环境光照，突出结构的轮廓与装配关系。从结构设计来看，双侧夹臂采用对称式布局，通过中间的联动结构实现双侧夹臂的同步开合，保证夹持时工件自动对中，无需额外调整定位，夹臂下方设置的承托结构可在夹持时托住工件底部，进一步提升装夹的稳定性。整体建模过程严格遵循机械设计的公差配合要求，各装配部件之间预留了合理的装配间隙，所有活动部件的运动行程经过模拟验证，不会出现运动干涉的问题，可直接用于后续的工程出图、实物加工制作，也可作为同类工装夹具设计的参考结构，适配小型异形工件的装夹作业场景。
