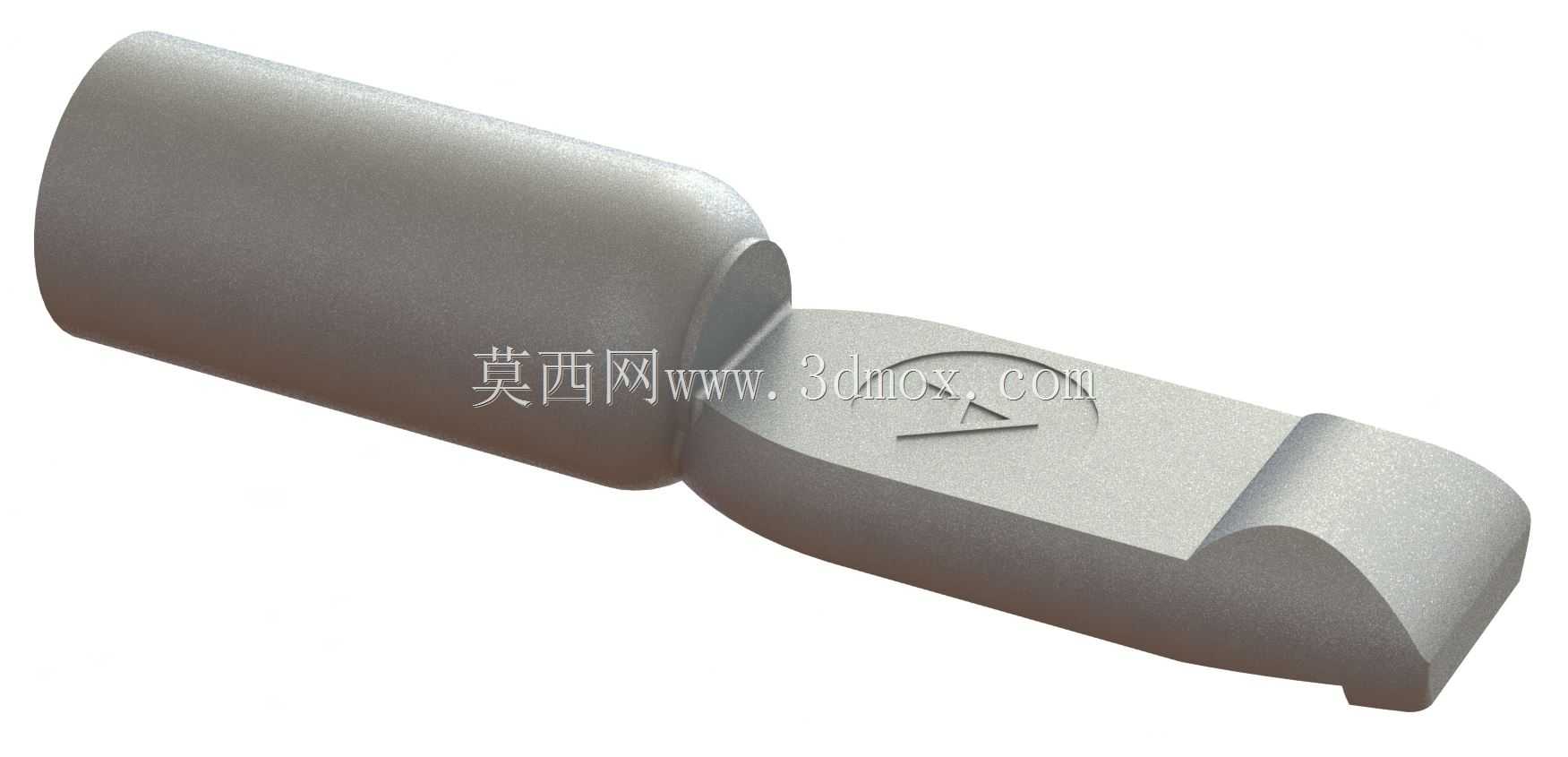

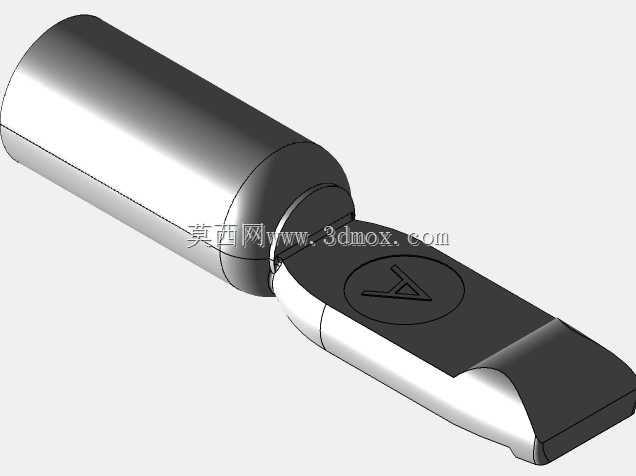

该电接触部件主要应用于大电流回路的快速接插场景,常见于工业储能设备、直流供电系统、重型电动车辆的动力回路接驳位置,承担主回路电流导通的核心作用,在频繁插拔的使用工况下可保持稳定的接触电阻,避免接插位置因接触不良出现发热、烧蚀等故障。从结构设计来看,整体分为压接筒体与接触插合端两个功能区段,压接筒体采用空心圆柱结构,内壁预留足够的线缆压接容腔,可适配对应线径的多股铜芯线缆,压接后筒体与线缆线芯形成紧密的机械咬合,既保证足够的拉脱强度,也能最大化导电接触面积,降低压接位置的导通损耗。
接触插合端采用扁平带定位弧面的结构设计,插合面做了圆弧过渡处理,可在对接时自动导正插入位置,避免硬插导致的接触件变形,插合端表面的银镀层可在大电流通过时降低接触电阻,同时提升抗氧化、抗电弧烧蚀的能力,适配高频率插拔的使用需求。设计过程中针对安装边界做了多轮校核,压接筒体的外径尺寸匹配对应规格连接器的绝缘安装腔公差,插合端的厚度与宽度适配对接端子的夹持弹片行程,插合到位后可形成足够的接触正压力,保证在振动工况下不会出现接触松脱的问题。接触端表面的标识凸台采用一体冲压成型工艺,既可以作为安装对位的识别标记,也不会额外增加部件的整体厚度,避免插合过程中出现卡滞。
从实际使用场景出发,该类触点在选型时需要匹配对应回路的额定载流量,压接工序需要采用对应规格的六边形压接模,保证压接后筒体变形均匀,不会出现压接过深导致的筒体开裂,或是压接过浅导致的线缆拉脱力不足问题。插合端的接触平面在装配前需要避免磕碰划伤,一旦表面镀层出现破损,会大幅提升接触电阻,在大电流工况下容易出现局部过热的问题。建模过程中对插合端的圆弧过渡曲率做了精确还原,该曲率直接影响插拔力的大小,曲率过小会导致插拔阻力过大,不适合频繁操作的场景,曲率过大则会导致插合后保持力不足,在设备移动、振动过程中容易出现松脱断电的问题。压接筒体的端部做了内倒角处理,方便线缆线芯穿入,同时避免压接时筒体端口的锐边割伤线芯,影响线缆的载流能力。
整个部件的外形无多余的突出结构,可顺利装入对应的绝缘塑壳内,与塑壳的定位卡槽配合后不会出现轴向窜动,保证插拔过程中触点不会随插拔动作移位。在进行配套结构设计时,需要注意触点周围的绝缘间隙满足高压回路的爬电距离要求,尤其是相邻不同极性触点之间的间隔,需要避免因金属碎屑、灰尘堆积导致的极间短路问题。该类触点的导电基材采用高纯度铜材,表面银镀层的厚度需要满足长期使用的耐磨要求,在千次插拔循环后镀层仍需覆盖核心接触区域,避免铜基材裸露氧化导致的导通性能下降。
- 全部评论(0)
- 模板大小: 3 MB
- 售价:5金币
- 下载次数: 103
- 系统要求: STEP / IGES,Rendering,Other
- 软件分类: 通用五金配件
