磷酸铁锂圆柱储能电芯结构设计

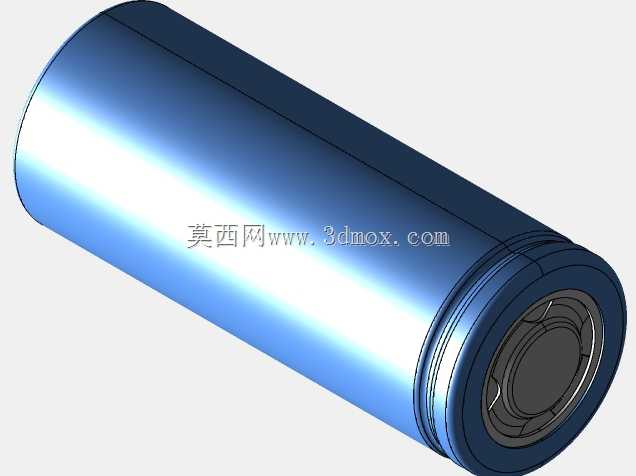

　　这款26650规格磷酸铁锂电芯的三维结构，是我在做便携储能电源内部排布设计时常用的标准元件模型，做结构匹配的时候不用反复测绘实物，能直接调用核对安装间隙。日常做户外便携储能设备、低速电动车电池包、家用小型光伏储能模组的结构设计时，这类圆柱电芯是核心的储能载体，需要在有限的设备腔体里排布足够数量的电芯，同时兼顾散热间隙、绝缘距离、汇流排焊接空间的要求，精准的电芯三维模型能在设计阶段就规避很多装配干涉问题。

　　从实际使用场景来看，这类3.2V标称电压的磷酸铁锂圆柱电芯，循环寿命长、安全性能稳定，既可以单颗用于小型手持检测设备、应急照明装置的供电，也可以通过串并联组合成不同电压容量的电池组，适配电动两轮车、便携户外电源、通信基站备用电源、太阳能路灯储能单元等多种场景。做结构设计的时候，首先要明确电芯的外形边界：直径26mm、长度65mm的圆柱主体，正极带凸起的极柱结构，负极是壳体端面的平面结构，外壳采用镀镍钢壳封装，表面的绝缘膜层要在模型里预留0.1mm的厚度余量，避免排布时计算的间隙过小导致装配时绝缘层磨损。

　　设计这类电芯的配套结构时，首先要考虑极柱的连接空间，正极凸起的高度大概1mm左右，汇流排焊接时要预留0.2mm的形变余量，不能让汇流排直接压在正极绝缘密封圈上，否则长期震动环境下容易出现密封圈破损漏液的问题。电芯侧面的壳体是负极导通的部分，排布时相邻电芯之间必须预留至少0.3mm的绝缘间隙，要么套绝缘青稞纸，要么留空气间隙配合支架的绝缘筋位，避免相邻电芯壳体接触造成短路。电芯底部的负极端面是平整的，做电池支架的时候要设计对应的定位凹槽，凹槽深度控制在0.8mm左右，既能卡住电芯防止窜动，又不会占用过多的轴向空间，影响整个电池包的高度尺寸。

　　从建模逻辑来看，这个模型还原了电芯的所有关键装配特征：外壳的拉伸成型圆角、正极极柱的铆接结构、端部密封圈的凸起轮廓、壳体表面的喷码区域避让位，这些细节在做配套结构设计的时候都非常关键。比如做电池支架的注塑模具设计时，电芯端部的圆角特征要和支架的定位槽做匹配的圆角过渡，避免硬装配时刮伤电芯外壳的镀层；正极区域的绝缘圈位置，要在支架上设计对应的绝缘挡墙，挡住汇流排焊接时的焊渣飞溅，防止焊渣落在绝缘圈上造成腐蚀。

　　实际做电池包结构验证的时候，这个模型可以直接导入装配环境，模拟电芯成组后的整体尺寸，计算电池包的内部空间利用率，同时核对散热通道的预留宽度——自然散热的电池包，相邻电芯之间的间隙要保证1mm以上的空气流通空间，如果是带灌封导热胶的结构，间隙可以缩小到0.5mm，保证导热胶能充分填充缝隙传递热量。另外还要考虑电芯的膨胀余量，磷酸铁锂电芯在满电状态下会有轻微的径向膨胀，建模时的尺寸是电芯的出厂标称尺寸，做支架设计的时候要把定位槽的直径做大0.2mm，给电芯循环过程中的膨胀预留空间，避免长期使用后电芯被支架挤压变形。

　　在做不同设备的适配设计时，这个模型还能辅助验证安装方向的合理性：比如竖直安装的电芯，正极朝上的结构要在上方预留汇流排的走线空间，水平安装的电芯要在侧面设计防滚动的筋位，避免电芯在设备震动时发生转动扯断极耳连接片。对于需要做防水设计的电池包，还可以基于这个电芯模型模拟灌封胶的填充高度，确认灌封胶不会没过正极的安全排气阀位置，保证电芯出现异常时排气通道畅通。很多新手工程师在做电池结构设计时容易忽略电芯端部的排气阀结构，这个模型还原了正极端部的排气阀位置，设计时要注意不能在排气阀上方布置硬质结构件，要预留至少2mm的安全空间，防止排气阀被堵住引发安全隐患。
