室内单元立式铝制电池收纳柜体结构

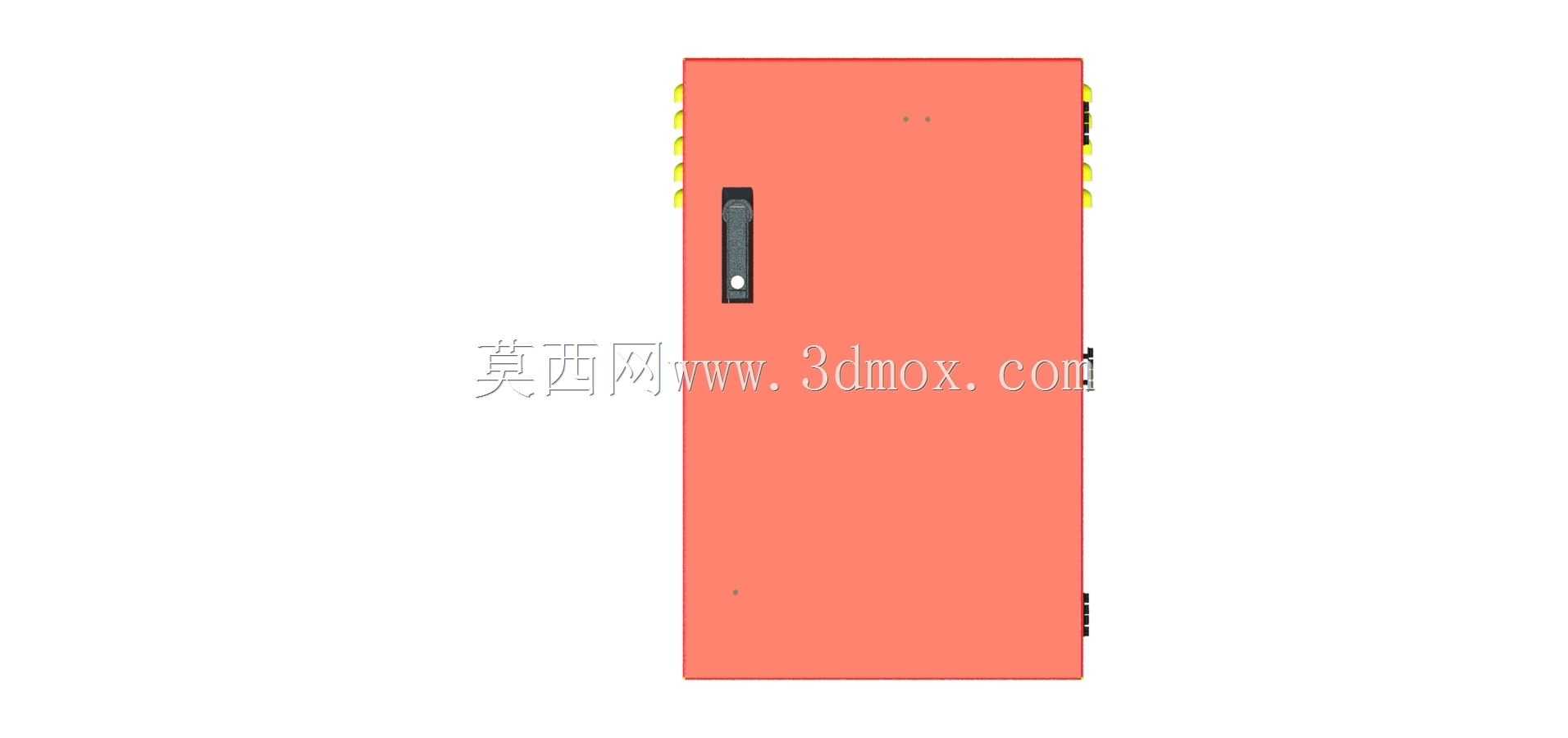

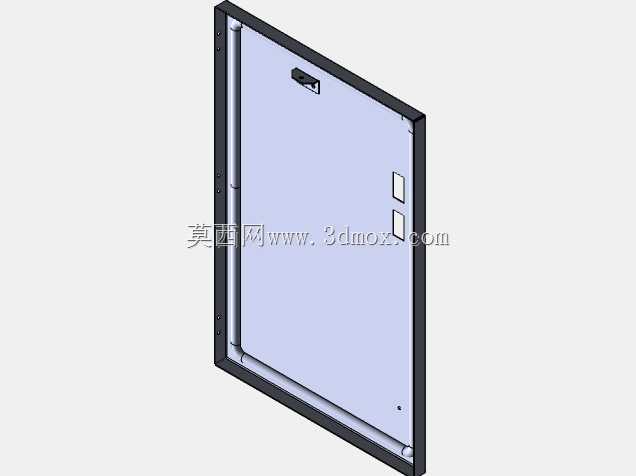

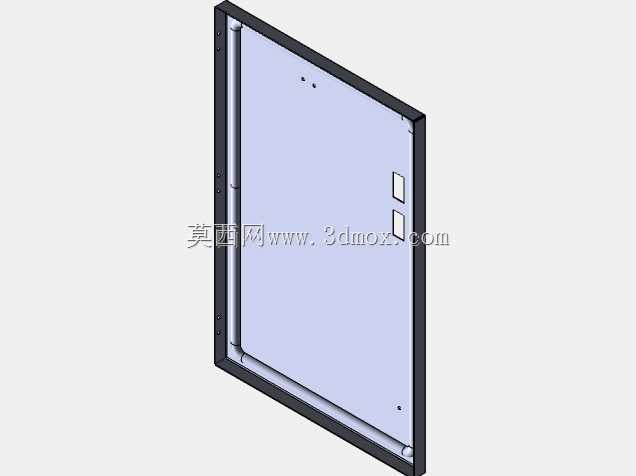

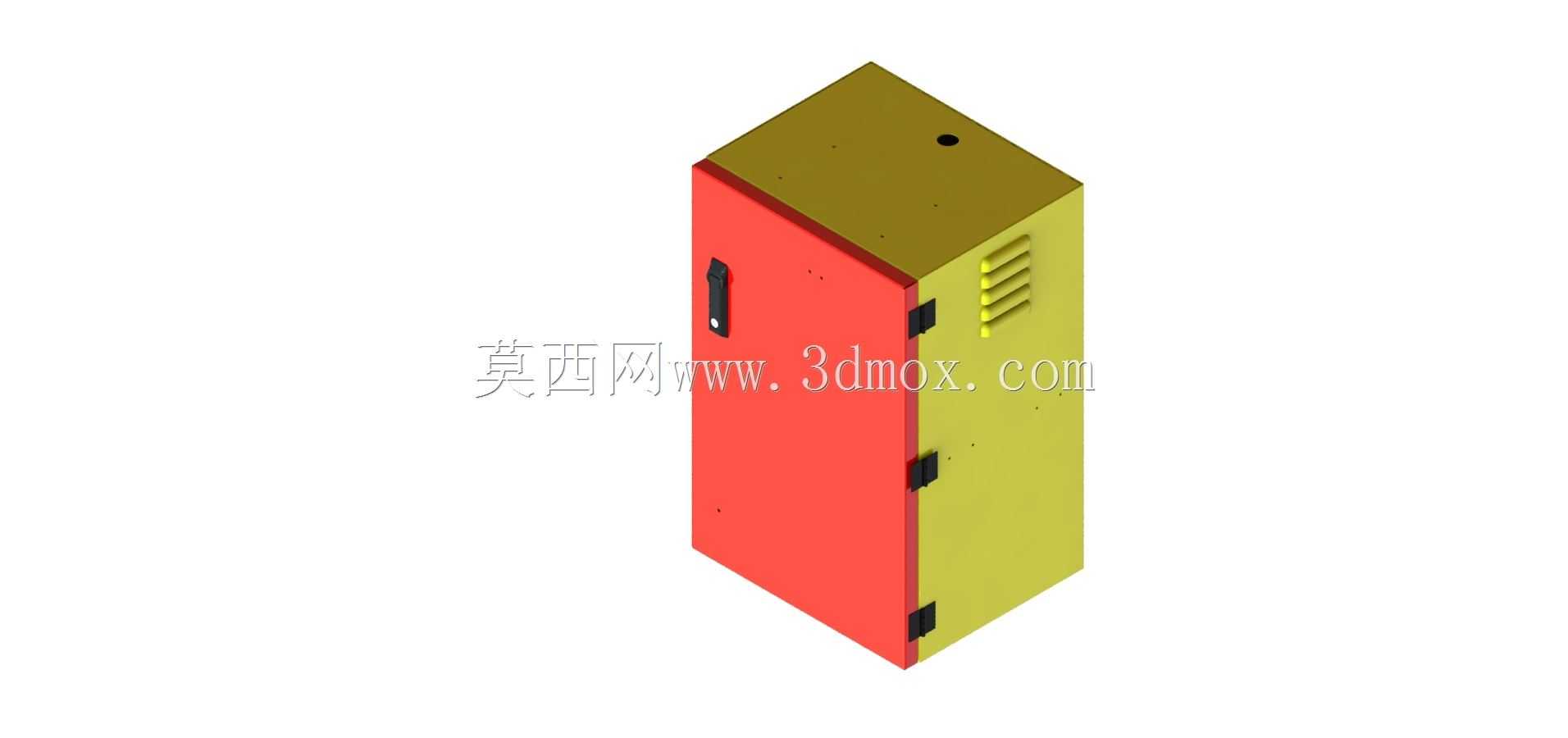

　　整个柜体采用立式长方体布局，主体框架与侧围使用铝合金板材加工，铝材的优势在于自重较轻，同时具备不错的结构刚性，加工成型后表面做氧化或者喷塑处理，既能避免长期使用过程中的氧化锈蚀，也能适配室内配电区域的统一配色要求。正面设置整面可开启的柜门，柜门侧边安装嵌入式长条形拉手，开合操作不需要额外占用过多正面操作空间，柜门和柜体框架之间通过三处均匀分布的黑色合页连接，合页的安装位置经过受力校核，能够承受柜门长期反复开合的载荷，不会出现柜门下垂、闭合错位的问题，柜门闭合后可以完全遮挡内部的电池模组与接线端子，避免无关人员误触带电部件，同时也能阻挡室内的浮尘堆积在电池接线位置，降低接触不良的风险。这款立式铝制电池收纳结构，主要面向室内分布式供电、小型后备储能单元的配套安装场景，常见于楼宇弱电间、小型通讯基站室内侧、民用配电分户单元的后备供电模块集成位置，用来承载固定铅酸储能电池组或者小型磷酸铁锂电池模组，同时兼顾电气隔离、外部防护与日常运维的操作需求。从实际使用的角度出发，这类电池盒首先要解决的是室内安装场景下的防护与操作平衡，不同于户外电池柜需要做高等级防水密封，室内场景更侧重柜体的结构强度、通风散热、操作便捷性，以及和周边配电柜体的安装尺寸匹配。

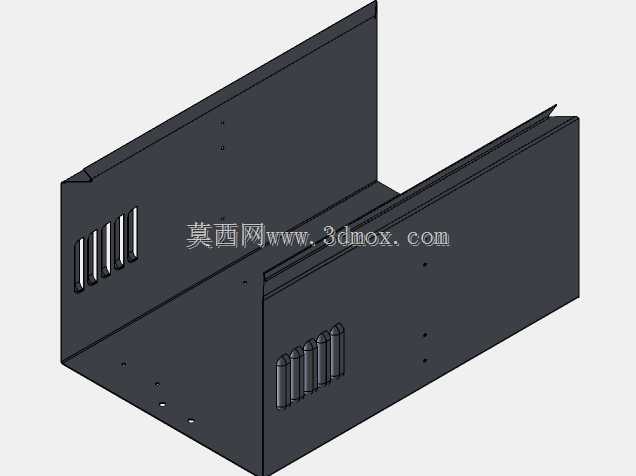

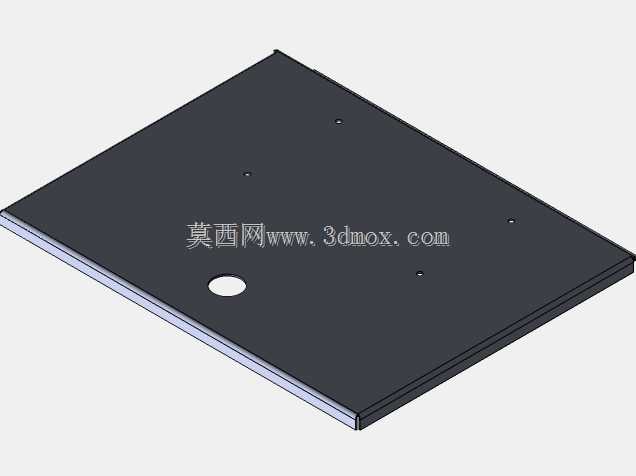

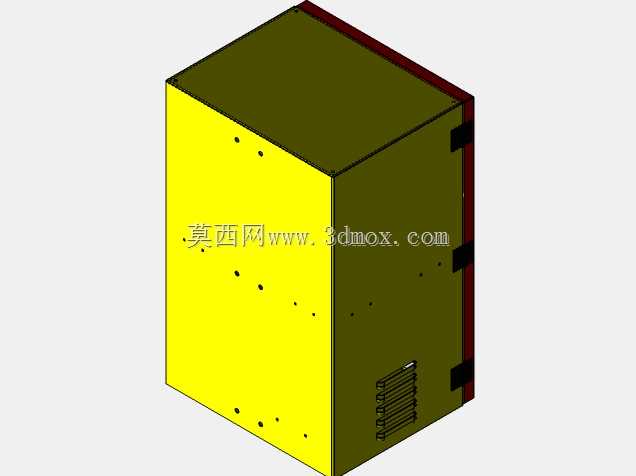

　　柜体的其中一个侧立面开设有多组平行排布的横向通风槽，通风槽采用百叶式冲压成型，既可以保证柜体内部的空气流通，带走电池充放电过程中产生的微量热量，避免密闭空间内热量累积影响电池使用寿命，又能防止较大的异物从侧方掉入柜体内部，通风槽的开孔尺寸经过计算，在满足通风量要求的前提下，不会降低侧围板材的结构强度。柜体顶部为整块封闭的铝合金盖板，盖板上预留有一个小型穿线孔，用来走电池组的动力出线与信号采集线，线缆布设完成后可以用防火密封胶泥封堵孔洞，既可以固定线缆走向，也能避免虫鼠从顶部孔洞进入柜体内部。

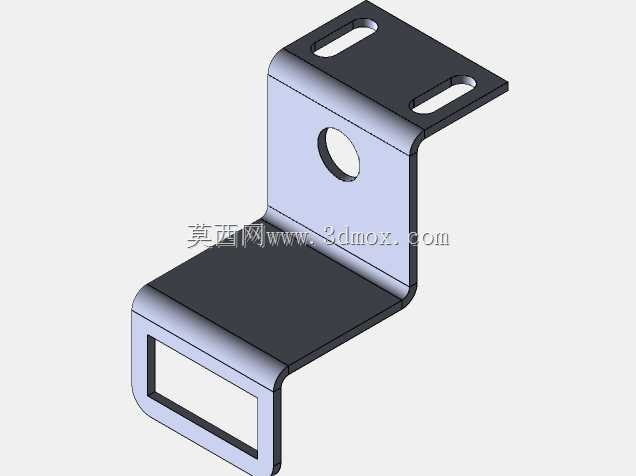

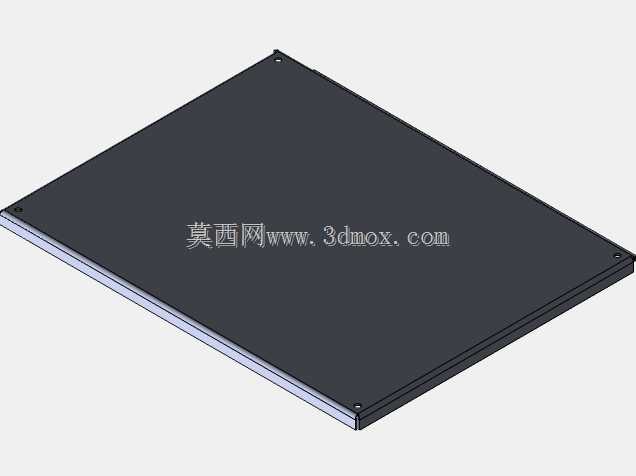

　　从安装边界来看，这款立式电池盒的底面为全平面设计，可以直接落地放置在水泥地面或者防静电地板上，不需要额外做吊装结构，柜体的进深尺寸控制在常规室内弱电柜的标准进深范围内，可以和同系列的配电柜、信号柜并排布置，保持整体立面的整齐统一，不需要为了适配这款电池盒额外调整安装区域的预留空间。设计过程中首先考虑的是内部电池模组的装载兼容性，柜体内部的净空尺寸可以适配常规规格的12V储能电池组，预留了足够的接线操作空间，电池组放入后可以通过内部预设的安装压条固定，避免柜体受到意外碰撞时电池出现移位拉扯接线。

　　其次是运维操作的便利性，柜门的开启角度可以达到120度以上，完全打开后不会遮挡内部的电池接线端子与空开位置，日常进行电池电压检测、接线紧固、电池更换等操作时，不需要完全拆下柜门，单人即可完成常规运维作业。另外在细节处理上，柜体所有的板材边缘都做了折弯收边处理，没有裸露的锋利切割边，避免安装和运维过程中划伤操作人员，柜门和柜体框架的接触位置可以根据需求加装密封胶条，进一步提升防尘效果，适配灰尘较大的室内安装场景。不同于塑料材质的电池盒，铝制结构的柜体具备更好的抗老化性能，长期在室内常温环境下使用不会出现材质脆化、变形的问题，使用寿命可以和配套的配电设备保持一致，减少后期的柜体更换维护成本。柜体的表面涂层采用静电喷塑工艺，涂层附着力强，日常擦拭清洁不会出现掉漆掉色的问题，不同的安装场景下可以调整涂层颜色，和周边的柜体保持视觉统一。在结构受力方面，柜体的底部框架做了加厚处理，能够承受多组电池满载放置时的总重量，不会出现底部变形、柜体倾斜的问题，即使在地面平整度略有偏差的安装位置，也可以通过在底部加装调整垫片来保持柜体的垂直状态，保证柜门的正常开合。
