室内壁挂式微型断路器防护箱体结构

　　日常民用及小型商用场景的末端配电环节，微型断路器是支路过载、短路保护的核心元件，而与之配套的防护箱体，直接决定了配电支路的运行安全性、后期运维便利性以及安装场景的整洁度。这款室内用微型断路器箱体，针对常规室内干燥环境的配电需求设计，没有照搬户外箱体的冗余防水结构，把设计重心放在安装适配性、内部空间利用率以及壳体防护可靠性上。

　　从结构设计逻辑来看，这款箱体采用2mm厚度的金属板材作为外壳主体，这个厚度选型是经过多场景验证的：既不会因为板材过薄导致安装后出现壳体形变、门板闭合错位的问题，也不会因为板材过厚造成整体重量偏大、壁挂安装时对墙面承重要求过高的情况，同时板材厚度也能满足常规室内场景下的抗外力冲击要求，避免日常清扫、物件磕碰导致箱体破损，露出内部带电部件。防护等级设定为IP41，完全匹配室内干燥场景的使用需求——可以阻挡直径大于1mm的固体异物进入箱体内部，避免日常环境中的灰尘、蚊虫以及装修残留的细小碎屑落入箱内，造成断路器接线端子积灰、接触不良的问题，同时垂直方向的防滴漏能力，也能应对室内偶尔出现的冷凝水滴落、顶面少量渗水的突发情况，不会让水滴直接接触内部带电元件，这个防护等级没有盲目追求高参数，刚好适配室内配电的实际工况，不会造成不必要的成本浪费。

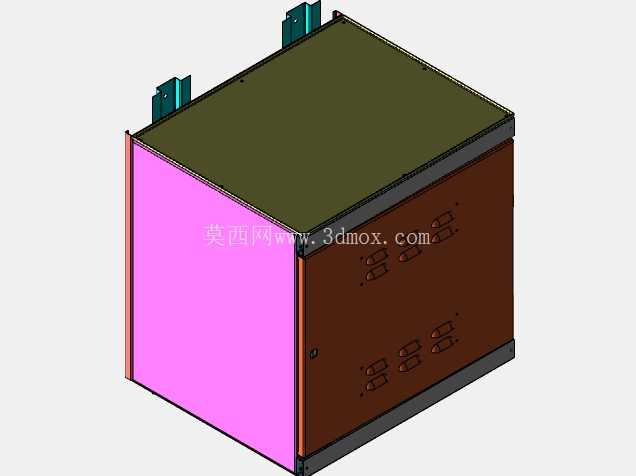

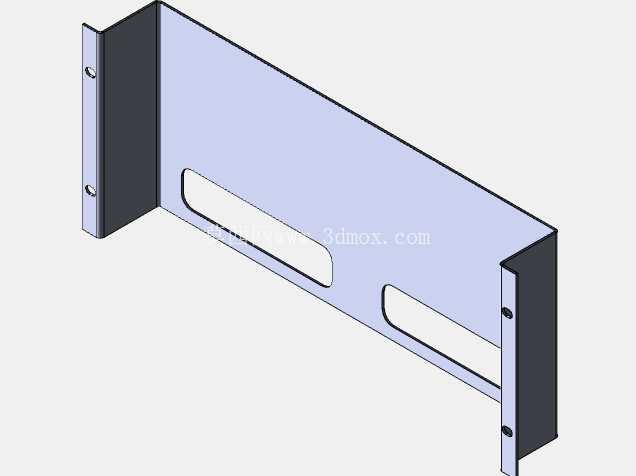

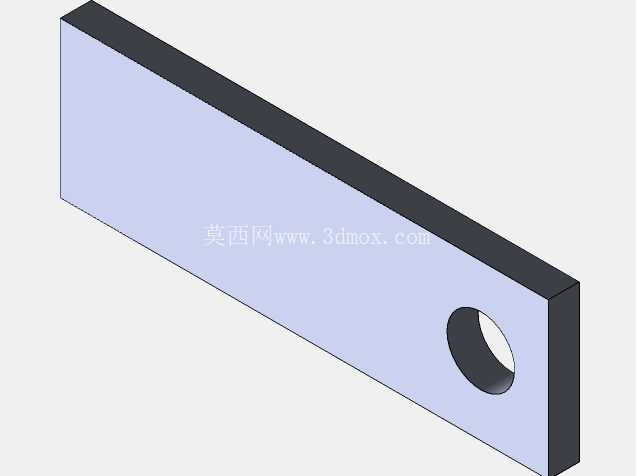

　　安装结构上，箱体顶部设计了两个外伸的壁挂安装支耳，支耳上预留了标准的安装固定孔位，安装时不需要在箱体背部额外打孔，只需要在墙面标定好对应孔位的位置，打入膨胀螺栓后将箱体挂装固定即可，这种支耳外伸的设计，一方面能让箱体和墙面之间留出微小的间隙，避免墙面返潮时潮气直接传导到箱体金属壳上造成锈蚀，另一方面也能让安装人员在固定螺栓的时候有足够的操作空间，不需要探手到箱体背部拧动紧固件，大幅降低现场安装的操作难度。箱体的整体外形为规整的立方结构，边角处做了小尺寸的折边钝化处理，没有尖锐的外露棱角，避免安装和后期运维操作时划伤作业人员，同时规整的外形也方便在装修阶段做嵌入式暗装的适配，不管是明装在墙面表面，还是嵌入墙体预留的配电龛内，都能和周边墙面保持较好的贴合度，不会出现过大的安装缝隙。

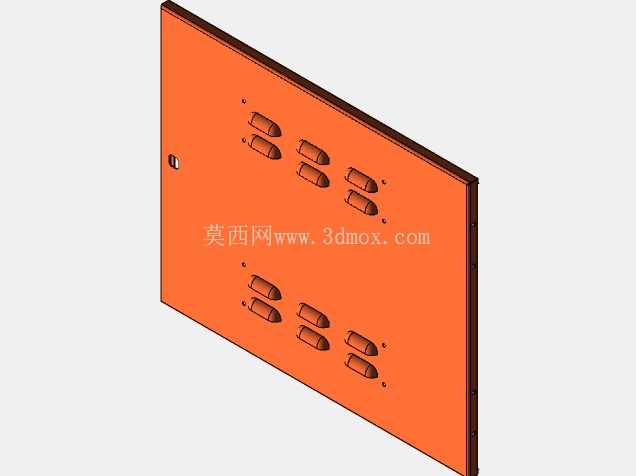

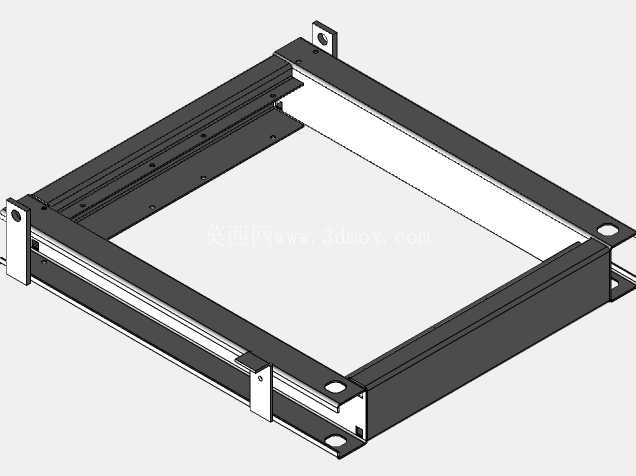

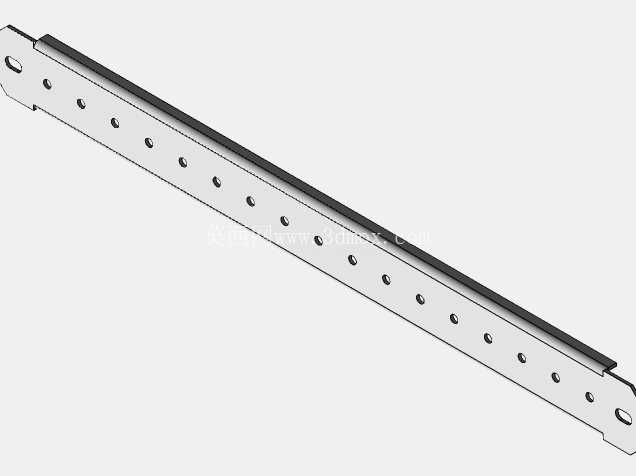

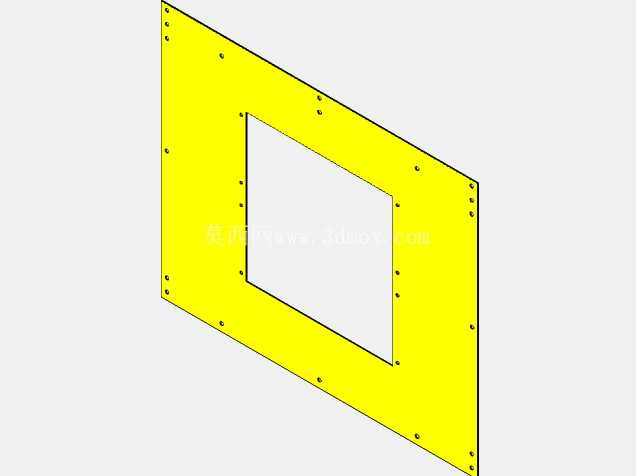

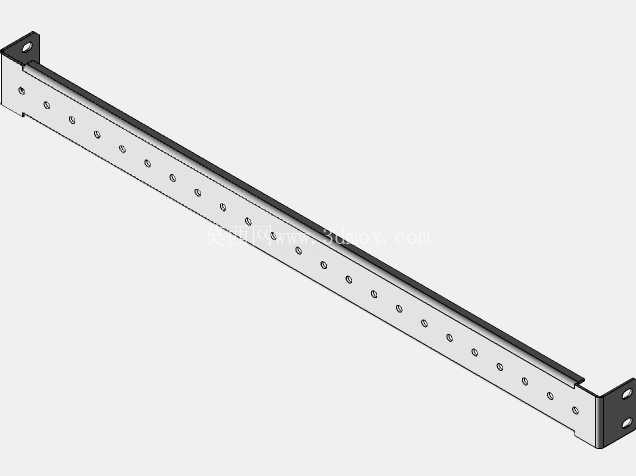

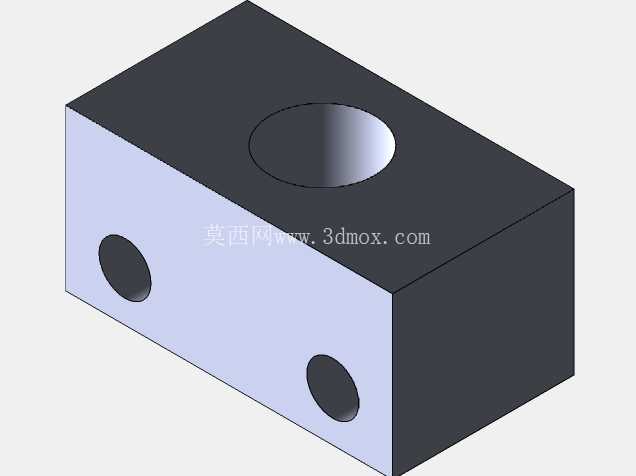

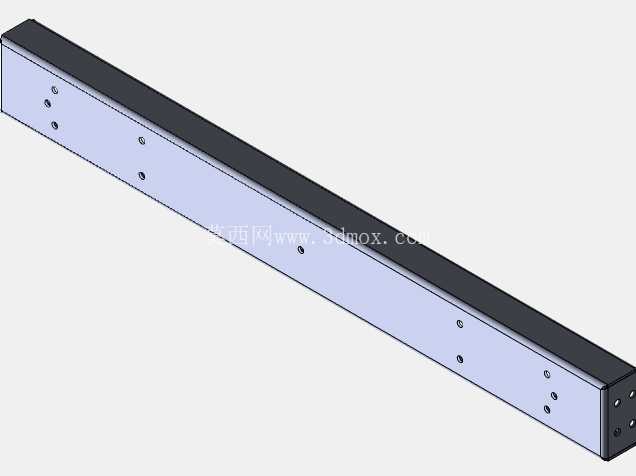

　　内部空间的布局上，这款箱体预留了足够的断路器安装导轨位以及接线走线空间，箱体侧面和底部预留了标准的穿线孔位，穿线孔位置做了卷边处理，不会划伤进出线的电缆绝缘层，同时孔位的位置排布符合常规配电走线的习惯，上进下出的走线逻辑清晰，后期接线时不需要额外对电缆做大幅度的弯折，能减少电缆绝缘层受损的隐患。箱体的门板采用可拆卸的铰接结构，日常运维时可以直接打开门板操作断路器，需要更换内部元件或者重新接线时，也可以快速将门板拆下，获得更大的操作空间，门板和箱体的闭合处做了简单的搭接结构，关闭后能完全遮盖内部的带电部件，避免无关人员误触，同时也能保持外观的整洁。

　　从实际应用场景来看，这款箱体可以适配普通住宅的户内末端配电、小型商铺的支路配电、写字楼办公区域的终端配电以及普通工业厂房内干燥办公区域的配电需求，相比大型的配电柜，这款微型断路器箱体积小巧，不会占用过多的墙面空间，安装位置灵活，可以根据现场的走线情况选择在走廊、玄关、设备旁的墙面安装，不需要专门设置独立的配电间。在建模细节上，这款结构完整还原了板材的折边工艺、安装支耳的焊接位置、穿线孔的排布以及门板的配合间隙，所有结构特征都符合实际钣金加工的工艺要求，没有出现无法落地加工的理想化结构，不管是用来做配电方案的选型参考，还是做钣金加工的结构参照，都能直接对应实际生产的工艺要求，不需要做大幅度的结构调整。

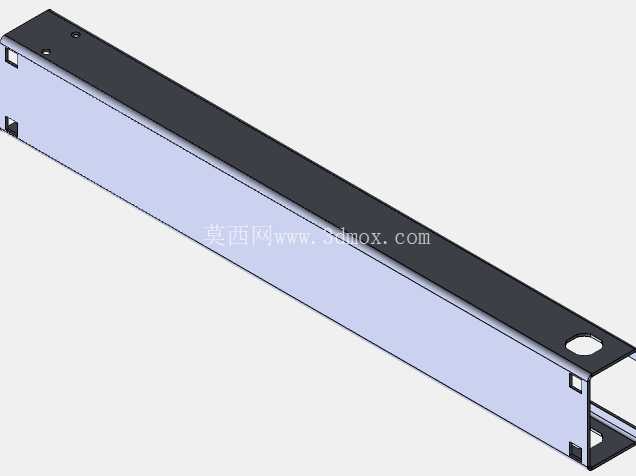

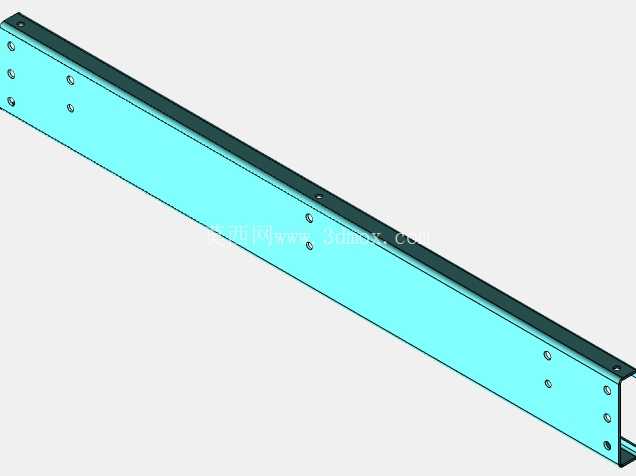

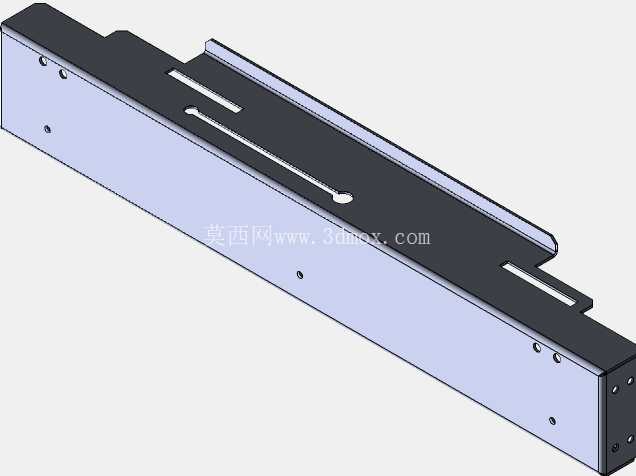

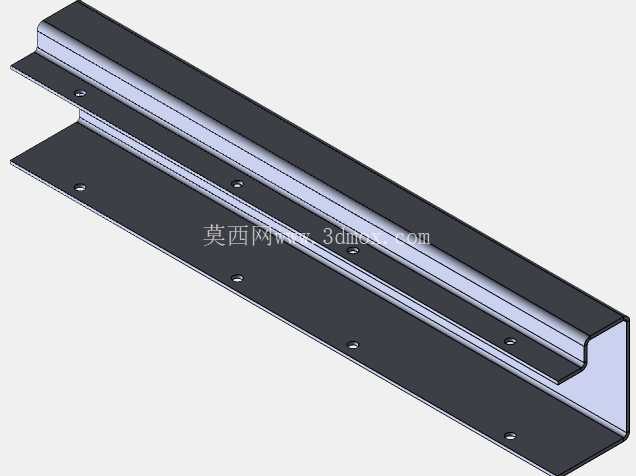

　　很多同类箱体在设计时容易忽略壳体的折边加强结构，这款箱体在所有板材拼接的位置都做了向内的折边，一方面可以提升壳体的整体结构强度，减少薄板材的共振形变，另一方面折边形成的内沿也可以作为门板闭合时的定位边，让门板和箱体的配合间隙更均匀，不会出现长期使用后门板下垂错位的问题。箱体底部预留了接地端子的安装位置，符合低压配电的安全规范要求，金属壳体可以通过接地端子可靠接地，避免壳体意外带电时造成触电隐患。整体结构没有多余的装饰性设计，所有结构特征都服务于实际安装、使用、运维的需求，是典型的实用型末端配电防护结构。
