32700规格磷酸铁锂圆柱电芯结构设计

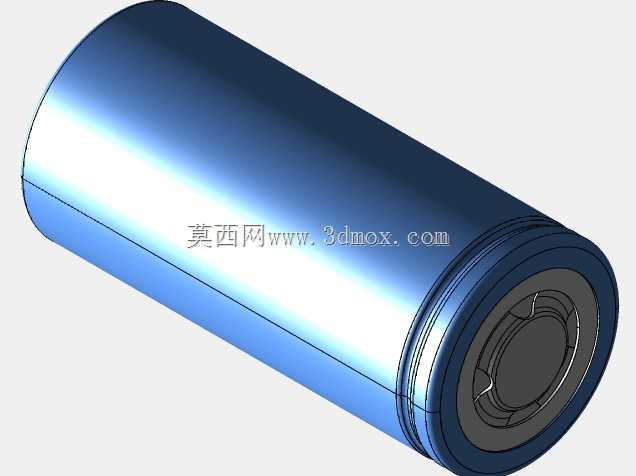

　　在户外储能电源、低速电动两轮车、光伏离网储能模组、小型UPS备用电源的结构设计选型中，32700规格磷酸铁锂电芯是目前应用占比极高的圆柱电芯品类，这款三维结构完整还原了量产IFR32700磷酸铁锂电芯的全尺寸细节，可直接用于电池包的排布设计、支架干涉校验、焊接工装定位参考。从实际工程应用角度看，这类电芯的外壳采用镀镍钢壳深拉伸成型，侧壁厚度控制在0.3mm左右，既保证卷芯容纳空间的最大化，又能承受电芯充放电过程中的内部膨胀应力，外壳的滚槽位置是结构设计的关键基准，滚槽深度、槽位距端面的尺寸直接决定了盖帽与壳体的激光焊接密封可靠性，建模时特意还原了滚槽处的阶梯过渡特征，避免结构设计时出现支架与槽位干涉的问题。

　　电芯正极盖帽位置集成了泄压阀结构，当电芯内部因过充、短路出现压力异常升高时，泄压阀会定向破裂释放压力，建模时保留了盖帽处的环形刻线、极柱凸台的细节特征，在做电池包汇流排焊接设计时，可以直接参考极柱的直径、凸台高度来调整焊头的行程参数，避免出现虚焊或者焊穿极柱的问题。电芯负极是壳体底部的平面区域，底部做了细微的凹陷强化处理，既可以提升壳体的抗形变能力，也能在成组时保证负极与镍带的接触面积足够，建模时还原了底部的圆角过渡特征，在做电池包底部泡棉填充设计时，可以准确计算泡棉的压缩量，避免电芯在振动工况下出现窜动。

　　从安装边界来看，这款电芯的公称直径为32mm，总长度70mm，设计成组排布时，相邻电芯的中心距建议预留不小于0.5mm的间隙，既可以给电芯的厚度公差留出余量，也能形成散热风道，降低大电流充放电时的电芯温差。在做电池支架设计时，支架的定位筋高度需要匹配电芯滚槽的位置，让电芯装入支架后刚好卡在滚槽处，避免电芯上下窜动，同时支架上的极柱避让孔需要比极柱直径大1mm以上，防止焊接汇流排时出现位置偏差。

　　这类磷酸铁锂电芯的标称电压为3.2V，容量6Ah，相比同尺寸的三元电芯，循环寿命更长、热稳定性更好，在对安全性要求较高的家庭储能、通信基站备电场景中应用广泛，建模时严格按照量产电芯的实际尺寸做了公差匹配，所有配合面的尺寸都预留了成组所需的装配余量，不管是做单体电芯的性能测试夹具设计，还是做多串多并电池包的整体结构排布，都可以直接调用这个模型做干涉检查，不需要反复核对二维图纸的尺寸参数。另外，电芯侧壁的表面粗糙度、滚槽处的圆角细节也都做了还原，在做热仿真分析时，可以直接基于模型的表面积参数计算换热面积，提升仿真结果的准确性，避免因模型简化导致的仿真偏差。在实际的结构设计工作中，很多工程师容易忽略电芯盖帽处的绝缘垫片厚度，这个模型里也还原了绝缘垫片的台阶特征，在做汇流排与电芯之间的绝缘设计时，可以准确计算绝缘片的厚度和覆盖范围，防止出现正负极爬电距离不足的问题。针对不同应用场景的成组需求，这个模型的坐标系设置在电芯底部中心位置，在做批量阵列排布时，可以直接以坐标系为基准做线性阵列，不需要额外调整模型的基准位置，大幅提升电池包结构设计的效率。
