FS EV车载50V电池段模块结构设计

　　该50V电池段模块主要面向电动方程式赛车低压供电场景设计，作为车载低压供电网络的核心储能单元，承担为车载传感器、数据采集系统、低压执行机构提供稳定直流供电的作用，区别于高压动力回路的高压电池组，该模块输出电压等级匹配车载低压电气负载的额定工作电压，避免额外增设多级降压电路带来的效率损耗与空间占用。从结构设计逻辑来看，模块采用封闭式金属壳体作为承载主体，壳体材质优先选用轻量化铝合金板材折弯拼接成型，在保证结构强度满足车载振动工况要求的前提下，尽可能降低整体自重，适配赛车对零部件重量的严苛管控要求。

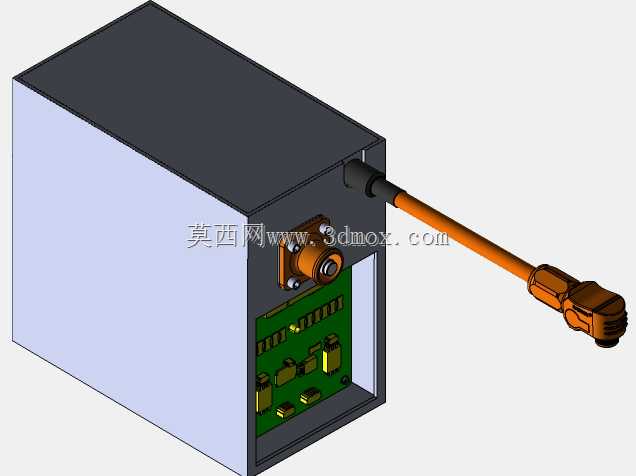

　　壳体一侧预留快插式高压输出接口，配套带锁止结构的橙色高压线缆组件，接口处设置密封胶圈与防呆定位销，既可以避免车辆行驶过程中振动导致的接插件松脱，也能防止赛道环境中的雨水、灰尘侵入接插件内部引发绝缘故障。壳体侧面开设镂空检修窗口，日常调试时无需完全拆解壳体即可观察内部PCB采样板的工作状态，采样板集成电压采集、温度监测回路，通过板载接插件与内部电芯组连接，实时采集每串电芯的电压数据与模组温度信息，将数据上传至整车BMS系统实现充放电管控。内部电芯采用规整排布方式，电芯之间设置绝缘隔热垫片，避免单节电芯热失控时快速蔓延至相邻电芯，电芯组与壳体内壁之间预留2mm以上的绝缘间隙，铺设青稞纸与环氧板双重绝缘层，满足车载电气部件的绝缘耐压要求。

　　模块的安装边界设计充分考虑赛车车架的安装空间，整体外形为规整长方体结构，壳体背部预留四个M5规格的安装固定孔位，孔位间距匹配车架上预先设计的安装支架定位尺寸，安装时可直接通过螺栓固定在车架侧方的安装位上，无需额外设计转接支架，减少装配工序。出线端的线缆弯折半径预留充足空间，避免线缆在装配后出现过度弯折导致内部线芯断裂的问题，接插件的插拔操作空间预留不小于30mm的操作余量，方便赛事过程中快速拆装更换模块。

　　从实际应用场景出发，该模块除了适配电动方程式赛车的低压供电需求，也可经过参数调整后应用在低速电动作业车辆、小型移动储能设备的供电回路中，结构设计上充分考虑了移动设备使用过程中的振动、冲击工况，壳体边角做圆弧过渡处理，避免尖锐边角在装配或维护过程中划伤操作人员，同时减少应力集中点提升壳体的抗冲击性能。内部PCB采样板的固定采用铜柱加螺丝的锁紧方式，板卡与安装面之间预留散热间隙，配合壳体上的细微散热孔隙实现被动散热，无需额外增设散热风扇即可满足持续工作的散热需求，减少活动部件带来的故障点。模块的出线方向采用侧向出线设计，避免顶部出线占用上方的设备布置空间，适配车架侧方紧凑的安装空间布局，线缆长度根据安装位置到低压配电盒的距离做了匹配优化，减少多余线缆的排布固定工作，同时避免线缆过长在车辆行驶过程中晃动磨损。
