做工业电气配套设计快十二年,经手的电流检测类元件选型、建模少说也有上百款,这款开环霍尔电流传感器的结构设计,属于典型的面向工业控制柜内安装场景优化的方案,很多刚入行的结构工程师做这类元件建模时,容易只盯着外形轮廓抄数,忽略实际安装、布线、电磁兼容层面的细节,最后做出来的模型看着像,实际装到柜里才发现干涉、接线不顺的问题。
先从实际应用场景说,这类开环霍尔电流传感器主要用在低压配电回路、变频驱动输出侧、光伏逆变汇流环节、UPS电源输出端的电流检测,和传统分流器比,它能实现原边回路和副边信号的电气隔离,不用串入回路做分压采样,安装时只需要把被测的动力电缆从中心通孔穿过去就行,不用切断主回路,这点在现场改造项目里优势特别明显,不用停电拆母线就能加装检测元件。和闭环霍尔传感器比,开环结构的成本更低,功耗更小,虽然精度和响应速度稍弱,但在对检测精度要求在1%级别的常规工业场景里完全够用,比如电机过载保护、回路电流监测、能耗统计这类场景,没必要上成本高两倍的闭环方案。

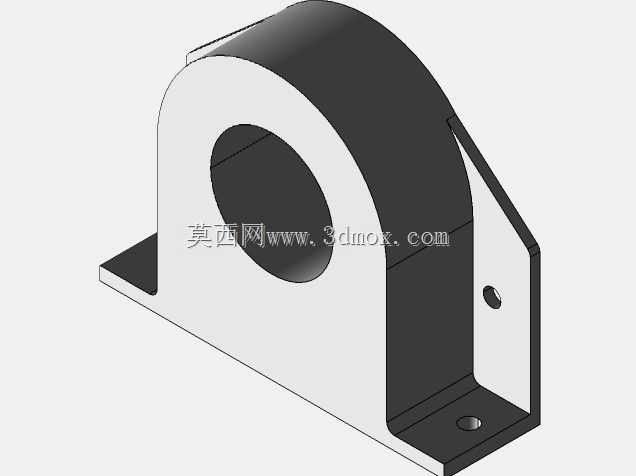

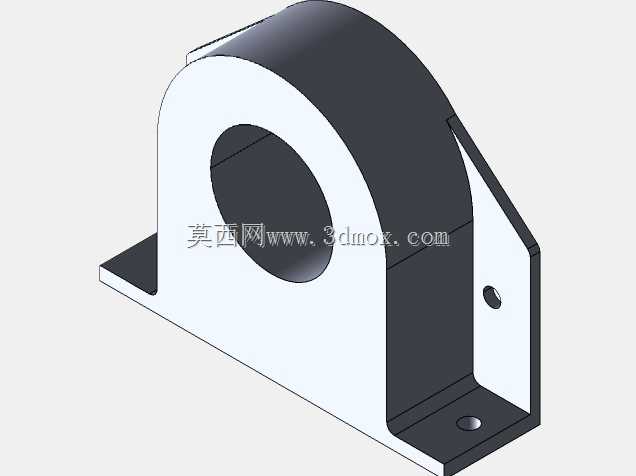

再讲功能特性对应的结构设计逻辑,整个外壳采用L型安装基座加环形磁芯包裹的结构,中心的通孔是原边电缆的穿越空间,环形的内腔里封装着霍尔感应芯片和软磁磁芯,磁芯做了开口气隙,霍尔芯片就固定在气隙位置,当原边电缆有交流或者直流电流流过时,磁芯里会聚集对应磁场,霍尔元件感应磁场强度输出和原边电流成比例的电压信号,副边的接线引脚从安装基座的侧面引出,做了内凹的防护设计,避免安装时接线端子和安装板直接接触造成短路。外壳的材质选用的是阻燃PBT工程塑料,表面做了哑光磨砂处理,一方面是绝缘性能满足低压电气的耐压要求,另一方面阻燃等级能达到V0级,就算柜内出现局部过热也不会引燃外壳,符合电气设备的安全规范。
设计思路上,这款结构没有做多余的异形曲面,所有的安装基准面都是平面,首先是底部的安装底板,两个安装孔做了沉头设计,用M4的盘头螺丝就能直接固定在电气安装板或者DIN导轨转接件上,安装孔的中心距留足了扳手操作空间,不用特殊工具就能完成固定。侧面的垂直安装板上预留了一个定位销孔,当需要侧面贴装在柜体侧壁时,这个定位孔能和安装板上的定位凸台配合,避免安装时传感器移位,同时也能分担长期使用中震动带来的螺丝受力,防止松动。环形的传感头部分和安装基座做了一体化的加强筋连接,筋位厚度均匀,既避免注塑成型时出现缩痕,也能提升整体结构强度,就算安装时不小心碰到穿入的电缆,也不会把传感头部分掰断。
说下外形尺寸和安装边界的细节,这也是建模时最容易出错的地方,中心通孔的直径留足了常规单芯动力电缆的穿入空间,能容纳最大16平方的单芯铜电缆直接穿过,要是多根细线并联检测,最多能同时穿3根6平方的线。整个传感器的总高度控制在较低的范围,安装在柜内时不会和上层的母线槽干涉,前后方向的突出尺寸也做了压缩,就算柜内安装空间紧张,和相邻的断路器、接触器之间留10mm的间隙就能装下,不会挤占其他元件的安装位置。接线引脚的伸出长度刚好能匹配常规的插拔式接线端子,不用额外剪短引脚,引脚之间的间距符合电气安全的爬电距离要求,在额定电压下不会出现拉弧现象。另外整个结构的边角都做了R2的圆角过渡,没有尖锐的飞边棱角,安装操作时不会划伤施工人员的手,也不会划破电缆的绝缘层。
很多工程师建模时容易忽略的点是磁芯的封装空间,这款结构的环形内腔壁厚是均匀的2.5mm,既能给内部的磁芯和霍尔板留足够的灌封空间,也不会因为壁厚太厚造成材料浪费,灌封的环氧树脂能填满内腔空隙,把磁芯和芯片完全固定,就算在有震动的设备上使用,比如行车、破碎机的控制柜里,也不会出现磁芯移位、芯片引脚脱焊的问题。安装面的平面度控制在0.1mm以内,安装后不会出现倾斜,保证穿入的电缆和中心通孔同轴,避免因为电缆偏心带来的检测误差,这点对电流检测精度的影响其实很大,要是安装歪了,电缆贴到通孔内壁,检测误差可能会超过5%,达不到设计的精度要求。
