四路二输入或非门逻辑芯片结构设计

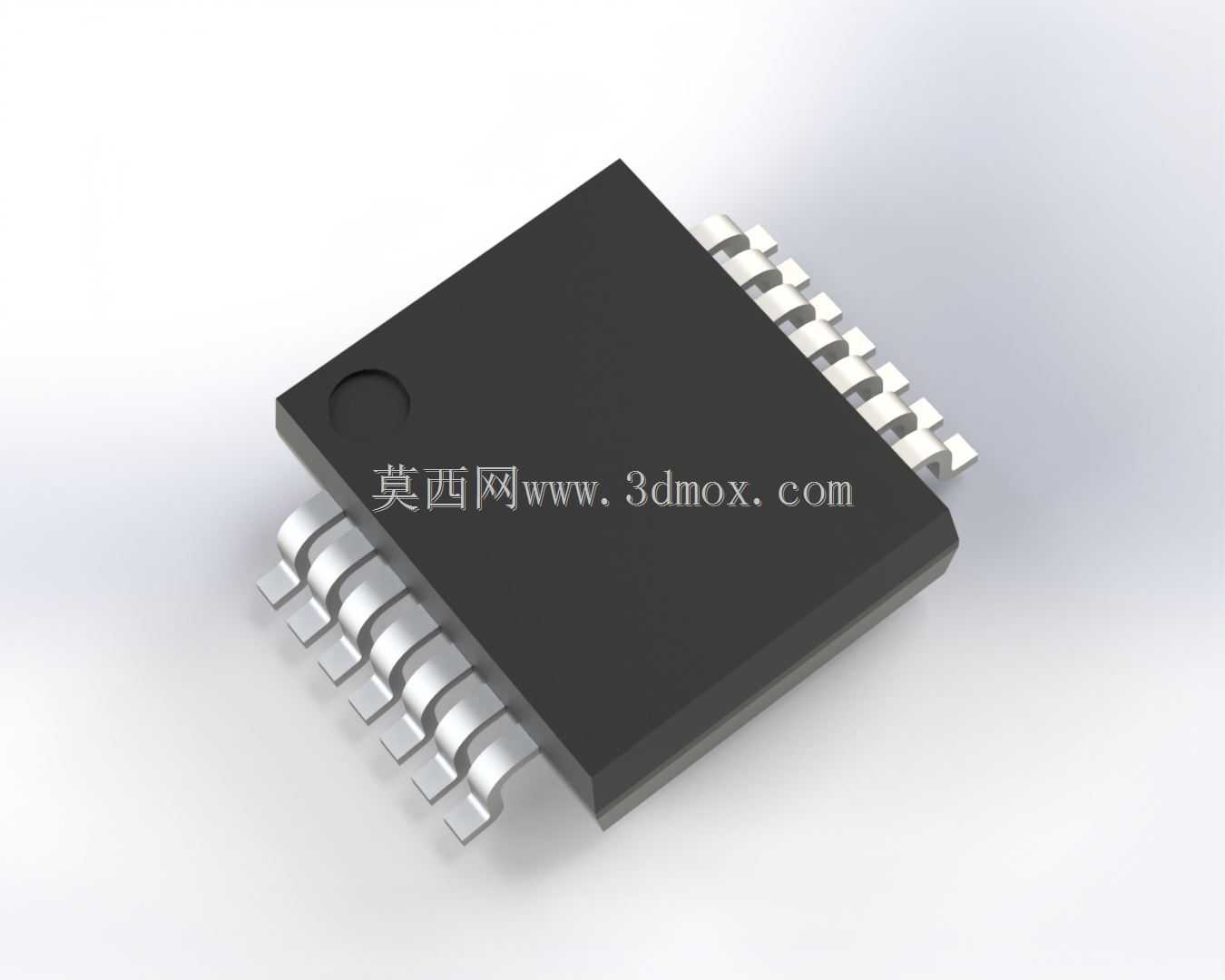

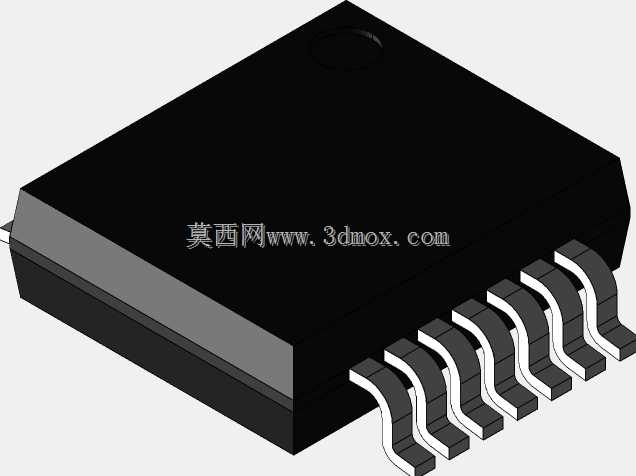

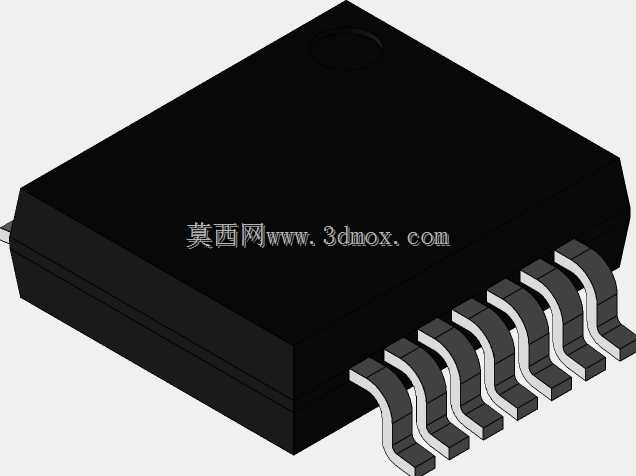

　　在工业控制板卡、消费电子主板、嵌入式开发模块的电路设计环节，逻辑门芯片是构成数字电路运算单元的基础元器件，四路2输入或非门作为通用逻辑器件，常被用于信号逻辑取反、多通道信号与非组合、简单逻辑判断单元搭建，在PLC输入输出信号调理、工业传感器信号预处理、数码管驱动逻辑、小型设备按键消抖逻辑电路中都有广泛应用。这款芯片采用TSSOP贴片封装设计，建模过程中优先还原了封装的实际安装边界，引脚间距严格遵循行业通用贴片封装标准，引脚共14个，分布在封装本体两侧，每侧7个引脚，引脚宽度、引脚伸出长度、引脚弯折弧度都按照实际量产器件的尺寸参数还原，能够直接用于PCB板的3D布局校验，避免结构设计中出现元件与周边结构件干涉的问题。

　　从设计思路来看，建模时首先确定了封装本体的基准平面，将芯片底部作为安装贴合面，与PCB焊盘的接触面做了平面度还原，没有做多余的倒角夸张处理，本体上的定位圆点标记按照实际器件的位置设置在引脚1对应的边角处，方便生产焊接时的方向识别，引脚部分做了等距阵列处理，每个引脚的截面尺寸、弯折角度完全一致，保证模型导入PCB设计软件后，焊盘与引脚的对位精度符合装配要求。实际选型使用中，这类逻辑芯片的安装高度是结构设计需要重点关注的参数，模型还原了芯片本体的实际厚度，加上引脚焊接后的总高度控制在常规贴片器件的高度范围内，适合用于紧凑型控制板的堆叠设计，在多板卡拼接的设备内部，不会因为元件高度超标导致板卡间装配间隙不足。

　　芯片本体表面做了哑光塑封材质的质感还原，没有多余的标识纹理，仅保留了定位标记，既符合实际器件的外观特征，也不会因为过多细节导致模型占用过多系统资源，适合在大型设备总装时作为板载元件调用，不会拖慢整体装配体的运行速度。在电路功能层面，四路独立的2输入或非门单元可以单独使用，也可以组合搭建更复杂的逻辑电路，建模时虽然没有还原内部晶圆结构，但外部引脚的定义位置完全对应实际器件的引脚排布，结构设计人员在做板卡布局时，可以直接根据引脚位置预留周边的走线空间与测试点位置，不需要再额外核对封装尺寸。

　　针对贴片生产的工艺要求，模型中引脚的共面度做了严格控制，所有引脚的底部焊接面处于同一平面，符合SMT贴片生产的共面度公差要求，不会出现模型引脚高低不平导致模拟生产时出现虚焊误判的问题。在小型智能设备的结构设计中，这类逻辑芯片常布置在板卡的边缘区域或者主控芯片周边，模型的尺寸精度可以帮助结构工程师提前确认芯片与外壳加强筋、固定柱、散热片等结构件的间隙，避免开模后出现元件顶壳的问题。同时，模型的封装尺寸兼容同系列不同后缀的逻辑器件，在做BOM替代选型时，不需要重新更换3D模型，直接替换器件参数即可完成布局校验，能够大幅缩短板卡结构设计的校验周期。
