Nordbo六轴力扭矩传感部件三维结构

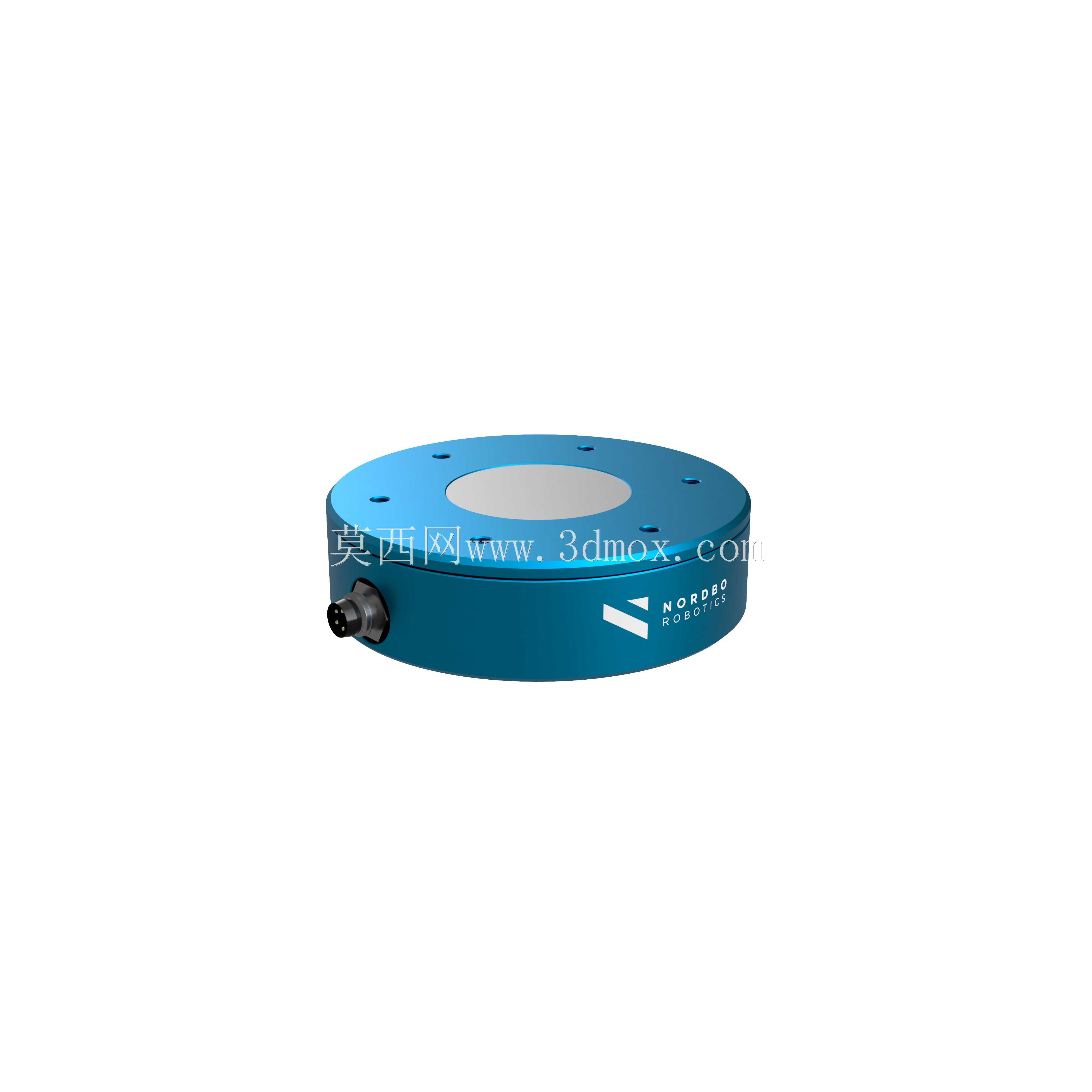

　　在工业机器人打磨、精密装配、柔性拖拽示教这类对接触力控制有严苛要求的场景里，力扭矩传感器的安装边界、刚性表现、测量精度直接决定了整套力控方案的落地可行性，这款六轴力扭矩传感部件的结构设计，正是围绕这类高精度力控场景的实际需求展开。从安装适配性来看，该部件整体采用扁平圆盘式构型，直径控制在80mm，轴向厚度仅22mm，这种小尺寸的紧凑设计，并非单纯追求外观小巧，而是针对机器人末端执行器的安装空间限制做的适配——多数协作机器人、轻载工业机器人的末端法兰安装空间有限，过厚的传感器会额外增加末端负载的力臂长度，放大运动过程中的惯性扰动，22mm的轴向尺寸能尽可能缩短末端执行器与机器人法兰的距离，降低偏载带来的测量误差，同时不会过多挤占末端工装的安装空间。

　　从功能实现逻辑来看，该部件属于刚性结构的六维力检测元件，区别于传统的应变式传感器易产生大形变的问题，刚性结构设计能让传感器在承受额定接触外力时产生极小的弹性形变，这种微变形特性一方面能保证力信号采集的可重复性，避免反复受力后出现结构蠕变导致测量漂移，另一方面也能适配高精度装配场景的位置控制要求，不会因为传感器自身的形变导致装配对位出现偏差。在实际应用中，这类传感器可以同时采集三个轴向的力值与三个方向的扭矩数据，覆盖打磨过程中的法向接触力控制、装配过程中的插入力与偏转扭矩监测、拖拽示教过程中的人手作用力识别等核心需求，不同量程的选型版本可以对应不同负载等级的机器人适配需求，从轻载的精密电子装配到中载的金属工件打磨都能覆盖。

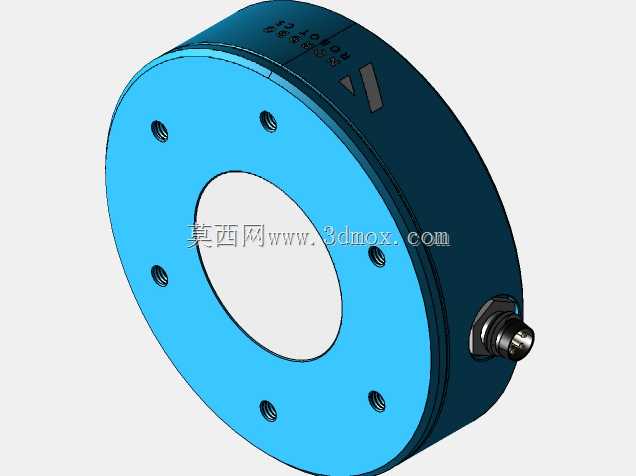

　　从结构设计细节来看，传感主体采用一体化圆盘加工结构，外圈均匀分布的安装孔位可以直接匹配标准机器人末端法兰的安装孔距，不需要额外设计转接法兰，减少安装环节的累积误差；侧面预留的航插接口位置做了沉台防护处理，避免末端工装运动过程中管线剐蹭导致接头松动，接口的出线方向采用侧向出线设计，不会在传感器轴向方向额外增加尺寸，也不会干扰末端执行器的旋转运动。在建模过程中需要重点关注几个关键尺寸边界：首先是安装孔的位置度公差，直接决定了传感器与法兰、末端工装的同轴度，若同轴度偏差过大，运动过程中会产生额外的偏心力矩，干扰真实力值的测量；其次是传感面的平面度要求，上下安装面的平面度直接影响力的传递效率，若接触面存在翘曲，会导致受力不均，出现测量值非线性的问题；另外是接口的安装深度，需要保证航插安装后不会突出传感器外圆轮廓，避免机器人在狭小空间作业时碰撞到周边设备。

　　很多结构工程师在选型这类传感器时，容易忽略厚度尺寸带来的末端负载变化，实际上在机器人负载余量有限的场景下，每增加10mm的轴向长度，末端的等效转动惯量会出现明显上升，直接影响机器人的高速运动稳定性，这款22mm厚度的设计，刚好平衡了结构刚性与安装空间的矛盾，既保证了内部应变检测结构有足够的布置空间，又尽可能压缩了轴向尺寸。在打磨应用场景中，这类传感器可以实时反馈打磨头与工件表面的接触压力，通过机器人的轨迹调整维持恒定的打磨压力，避免出现过磨或者打磨不到位的问题；在精密轴孔装配场景中，传感器可以捕捉到轴件插入孔位过程中的微小偏转扭矩，引导机器人动态调整位姿，避免卡滞或者工件刮伤；在协作机器人的拖拽示教场景中，传感器可以识别人手施加的各个方向的作用力，直接转化为机器人的运动指令，不需要额外的示教器操作，降低示教的操作门槛。从结构可靠性角度来看，一体化的圆盘结构没有多余的拼接部件，减少了装配环节的误差来源，外壳采用硬质阳极氧化处理，既可以提升表面的耐磨性能，也能在工业车间的切削液、粉尘环境下起到防护作用，避免内部检测元件受到环境侵蚀。建模时还需要注意安装面的沉孔深度，要保证固定螺丝安装后不会突出安装平面，否则会导致传感器安装后出现倾斜，直接影响测量精度；侧面的航插接口需要预留足够的管线弯曲空间，避免管线弯折角度过大导致通讯中断。
