一体化数显液位检测变送装置结构设计

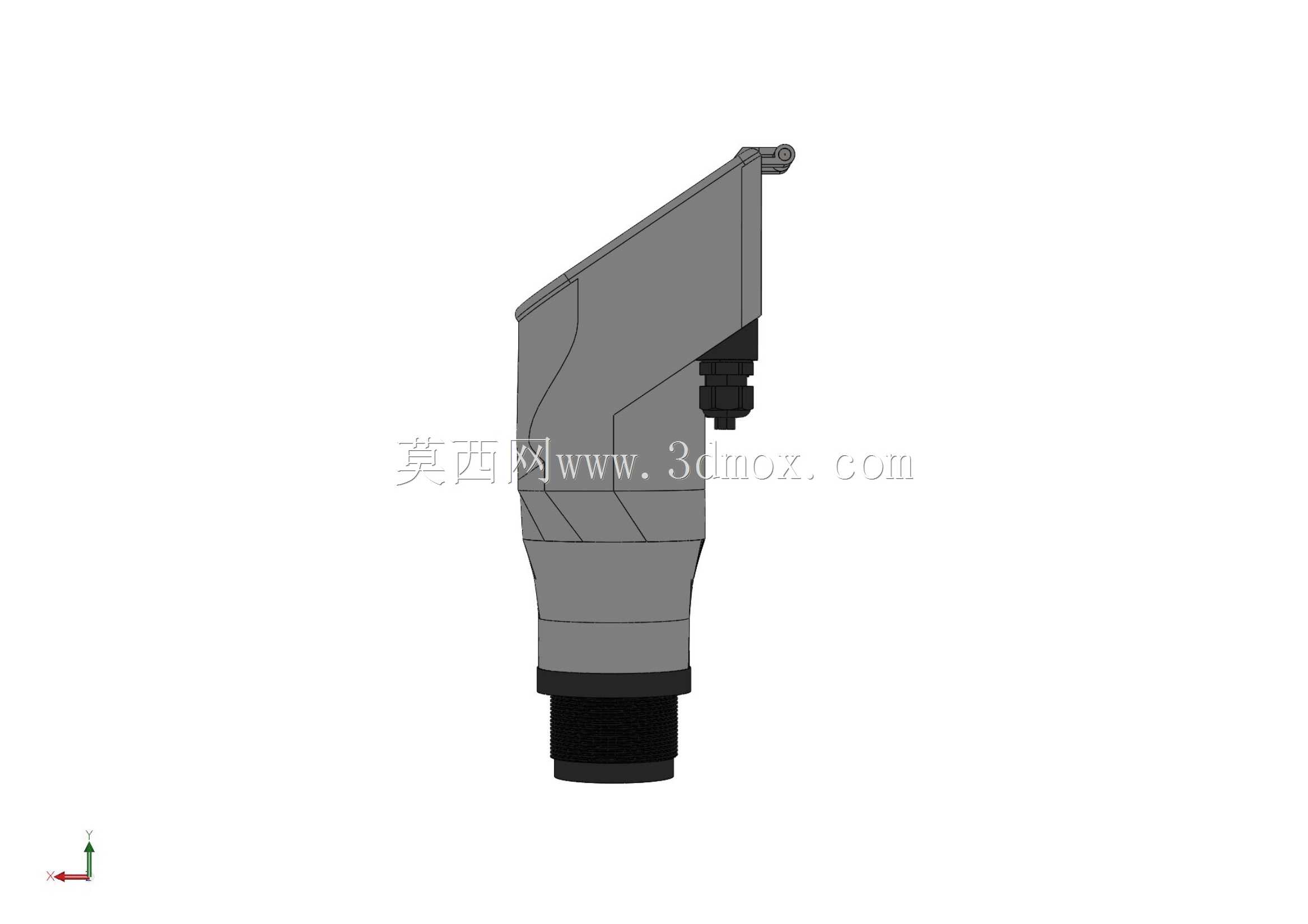

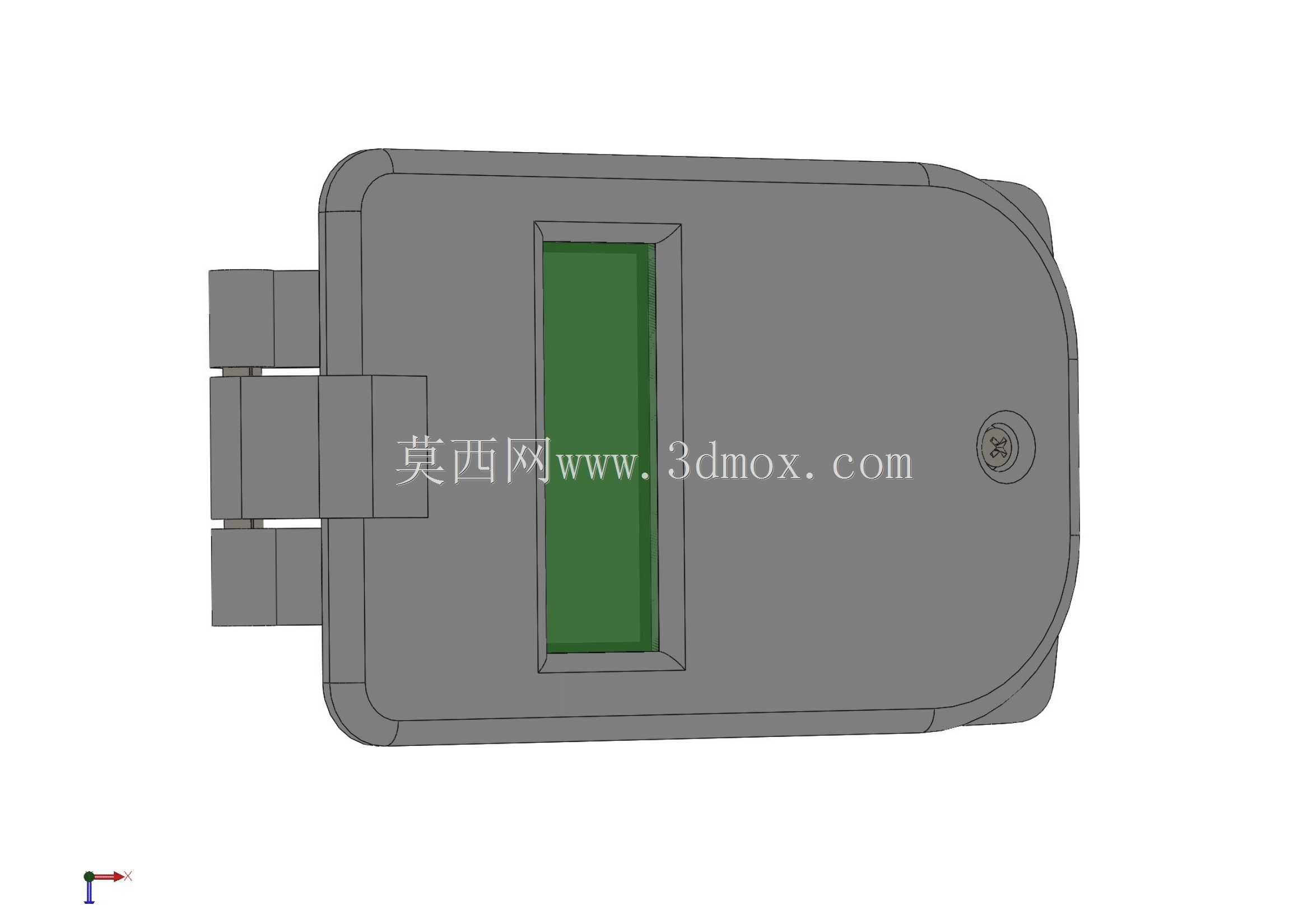

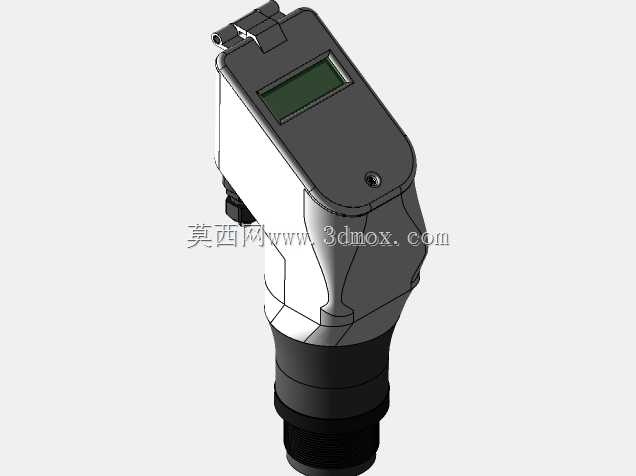

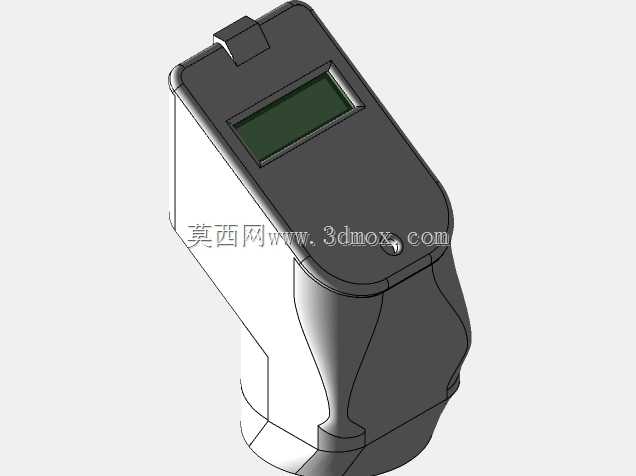

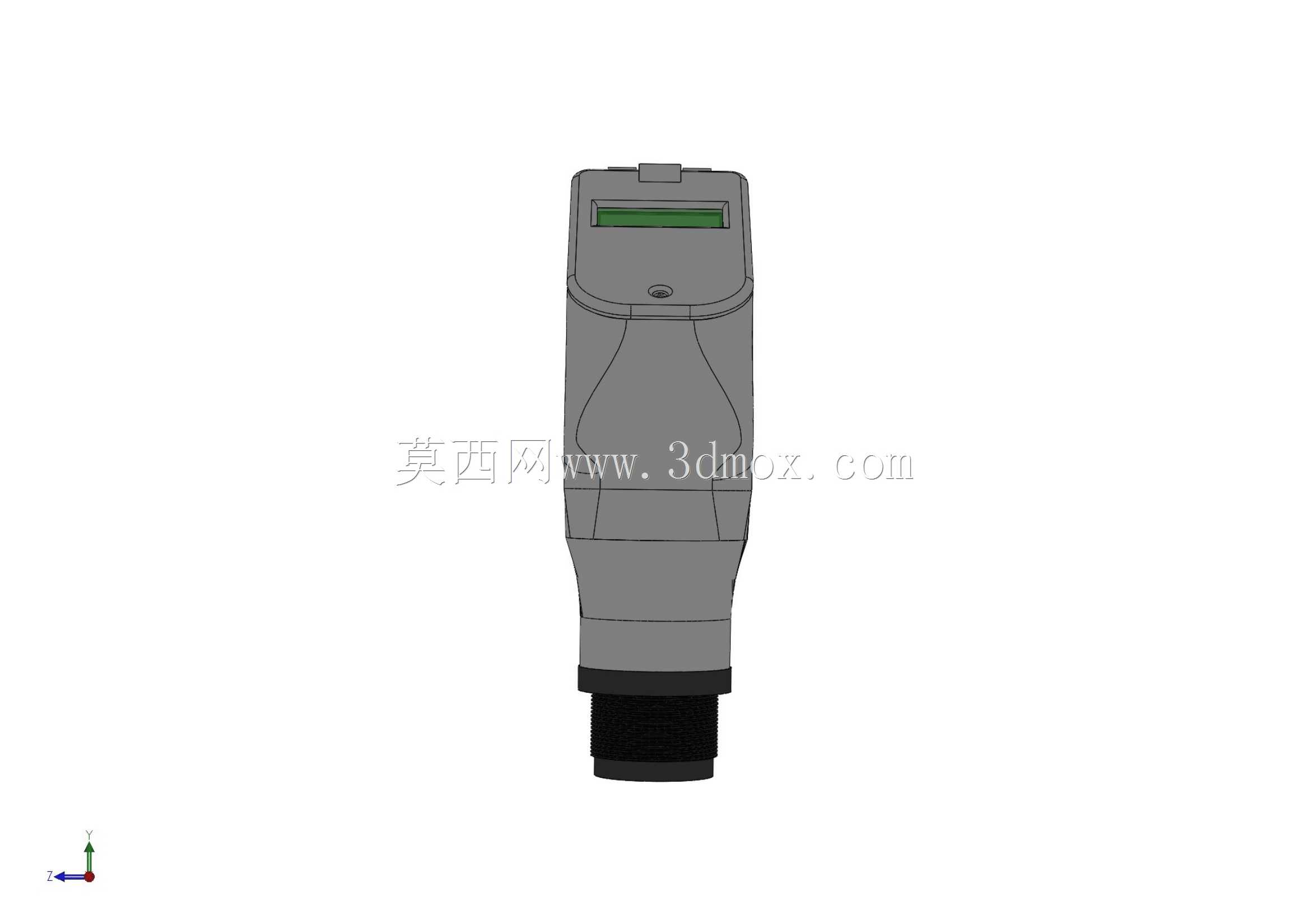

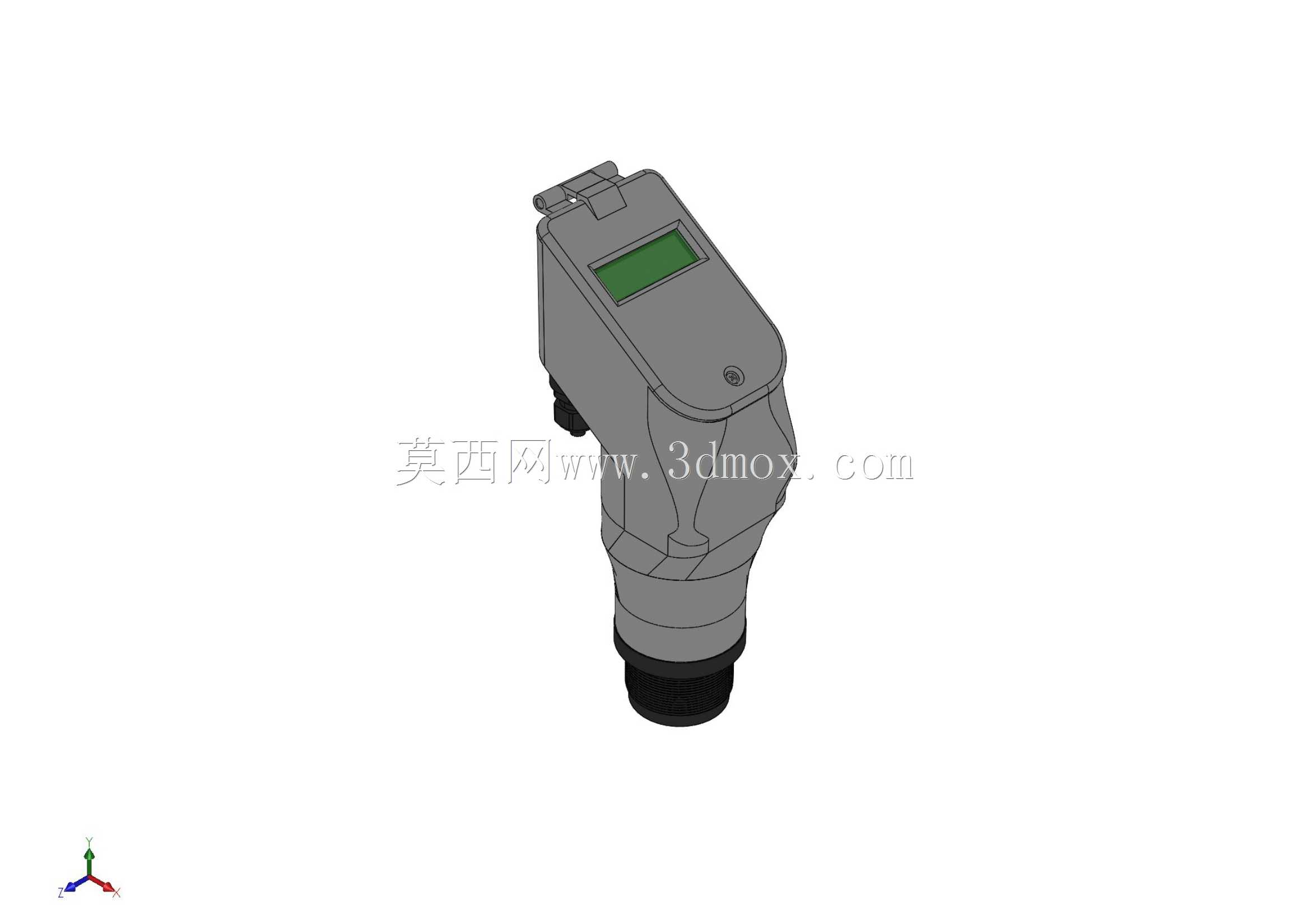

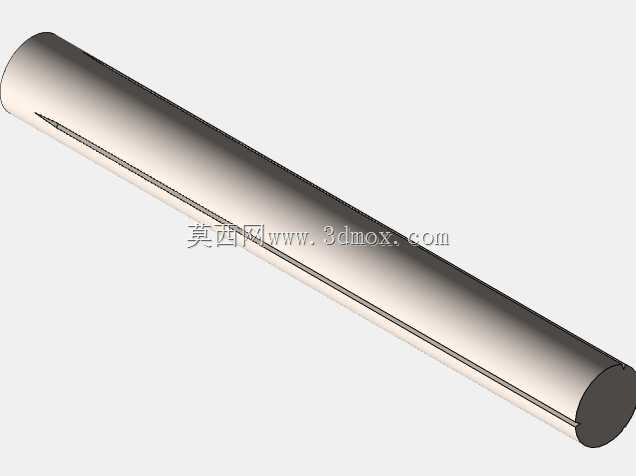

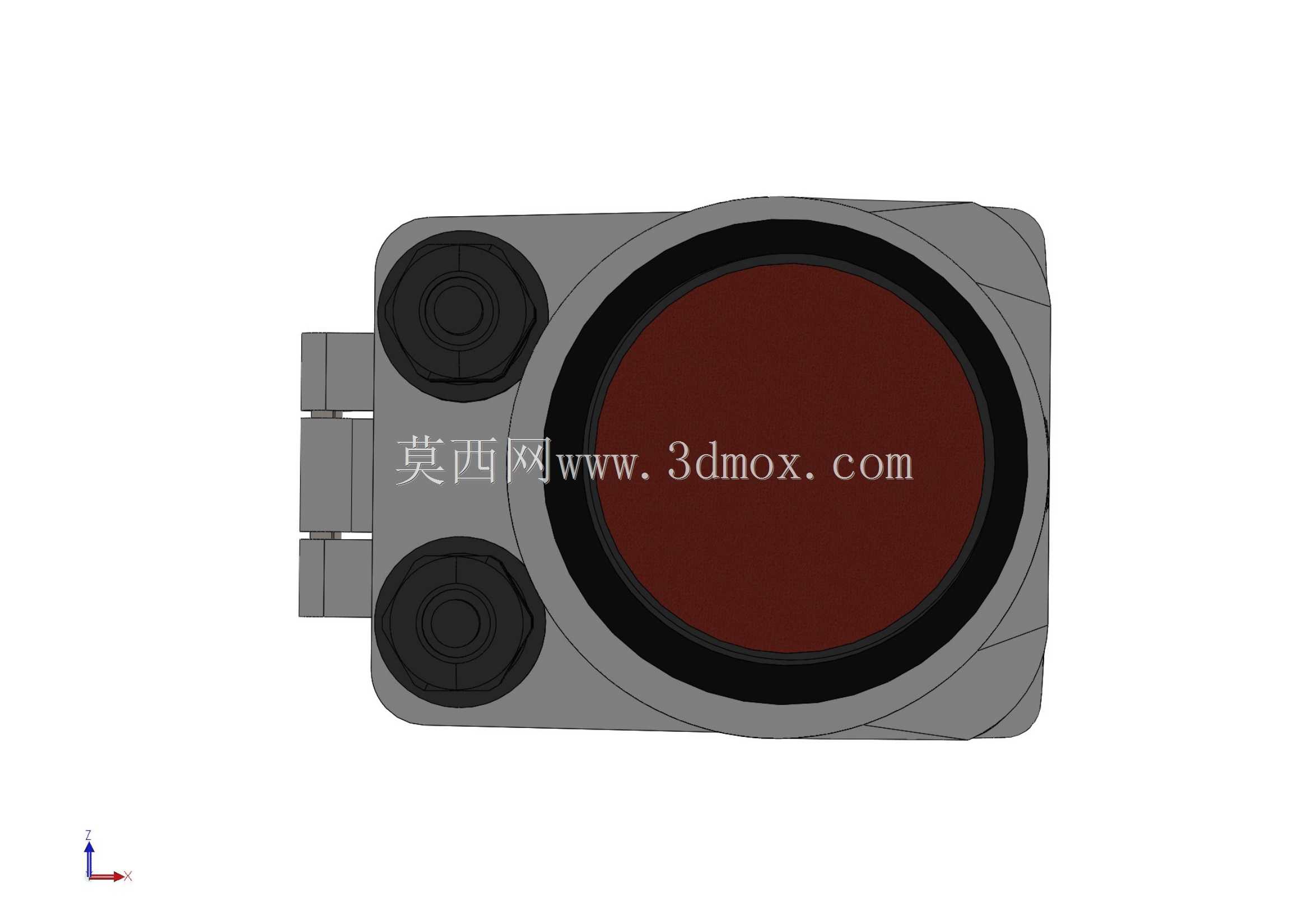

　　在化工储罐液位连续监测、市政水处理池液位管控、食品加工料液液位闭环调节这类工业场景里，这类一体化数显液位变送装置是过程参数采集端的核心部件，区别于传统分体式液位测量组件，它把传感探头、信号处理电路、现场显示模块、接线腔体全部整合在单一本体内，大幅压缩了现场安装的布线工作量与防护隐患。从结构设计逻辑来看，这款产品的外壳采用上下分段式旋合结构，下部为传感探头安装段，直接对接工艺管道或储罐顶部的安装接口，上部为电子仓与显示段，倾斜布置的数显窗口充分考虑了现场操作人员站立巡检时的视线角度，无需额外加装转角显示附件就能直接读取实时液位数值，窗口区域做了内嵌式密封槽设计，配合透明防护面板能满足户外露天安装的防雨防尘要求。

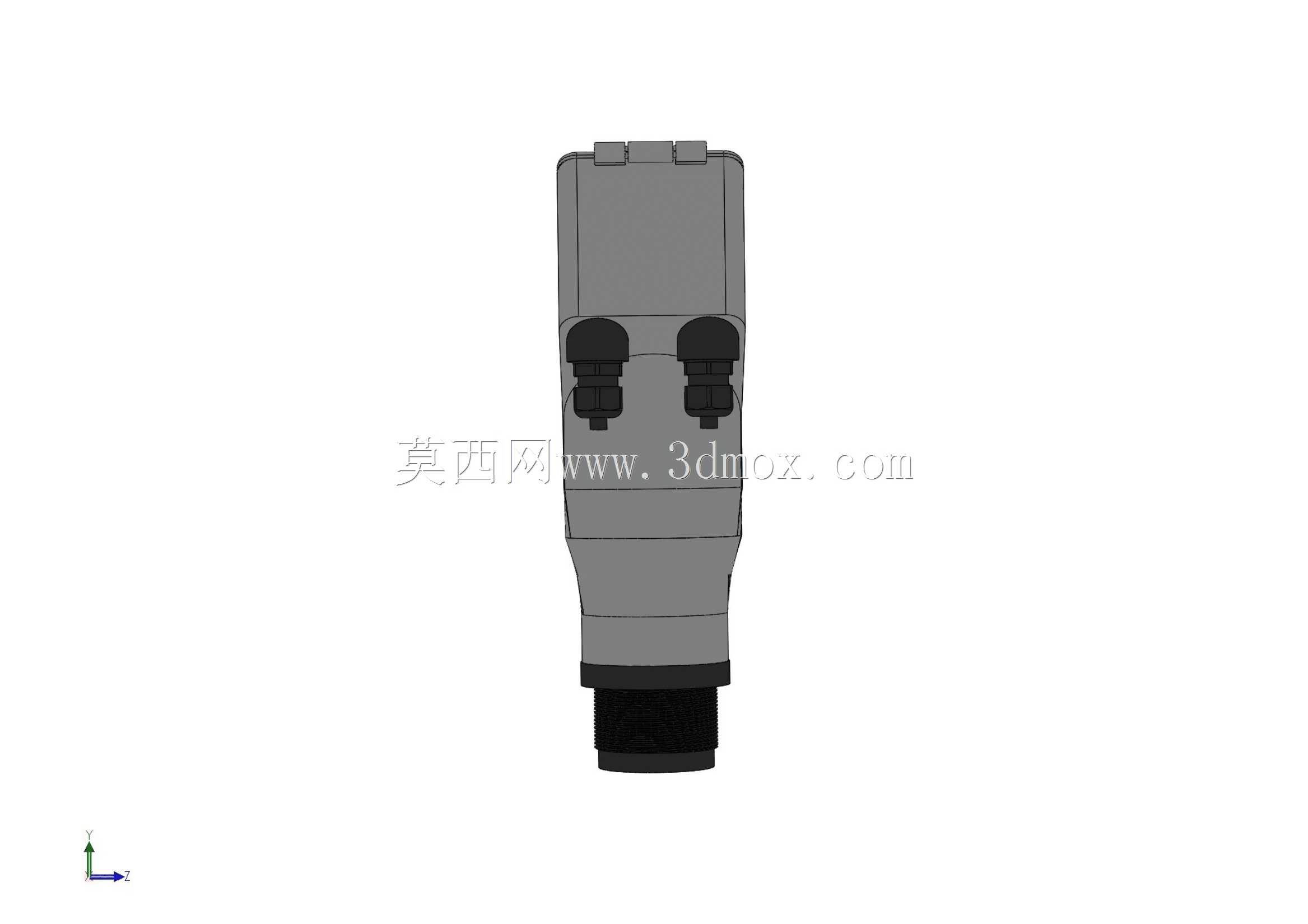

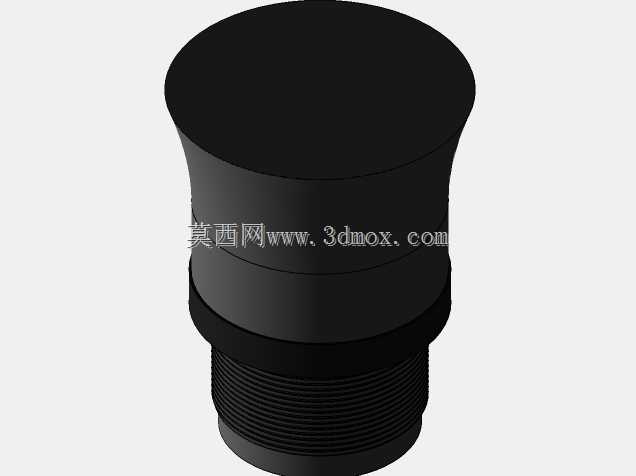

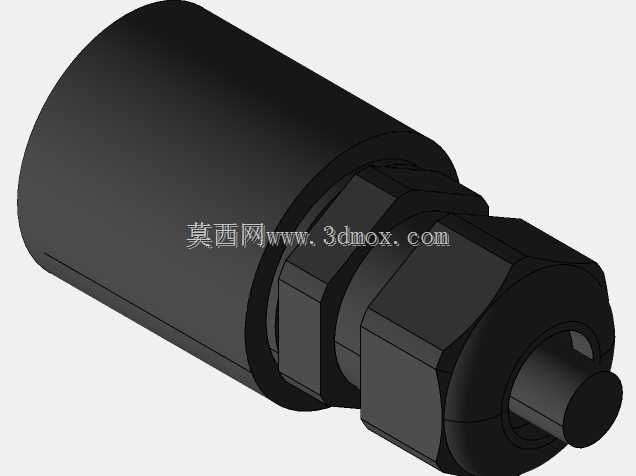

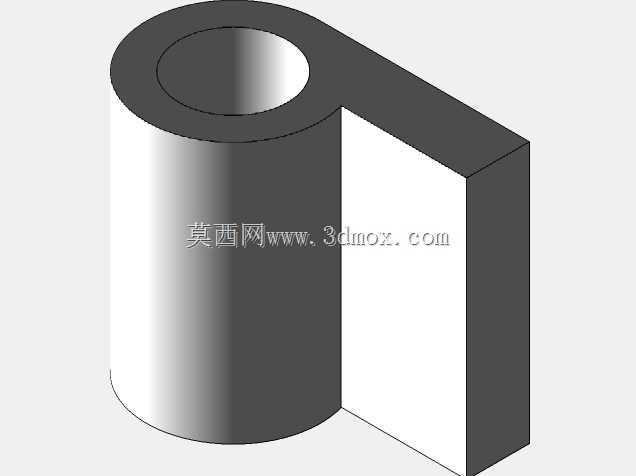

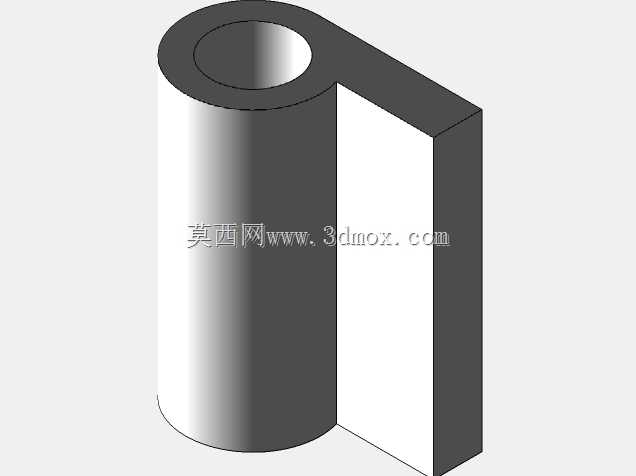

　　设备顶部预留的接线腔体采用快拆式端盖结构，内部设置标准接线端子排，支持两线制4-20mA信号输出，兼容绝大多数工业PLC、DCS系统的模拟量输入通道，接线端与电子仓之间做了灌封隔离处理，避免现场凝露、腐蚀性气体侵入电路部分造成信号漂移。从安装边界尺寸来看，本体下部的外螺纹接口采用通用工业仪表安装规格，适配现场常见的焊接式安装底座、法兰转接底座，安装时不需要额外定制非标转接件，本体上部的最大外径控制在常规仪表安装手孔的通行尺寸范围内，后期维护拆卸时不需要破坏原有工艺接口的密封结构。

　　在功能实现层面，这款变送装置内置的信号处理模块可以直接把探头采集的液位压力信号转换为线性对应的标准电信号，同时支持现场按键组态调整量程、阻尼时间、零点迁移参数，不需要把设备拆回实验室校准，现场运维人员通过面板上的隐藏式按键就能完成参数调整，适配不同高度储罐、不同介质密度的测量需求。结构细节上，本体外壳采用硬质工程塑料一体注塑成型，表面做了抗紫外线处理，在沿海高盐雾、化工园区腐蚀性大气环境下长期使用也不会出现表层剥落、壳体脆裂的问题，探头与本体连接的位置做了双重密封结构，内侧为O型圈静密封，外侧为压紧式锥面密封，即使在带压储罐上安装使用，也能避免介质沿装配缝隙渗漏进入电子仓。

　　在实际选型适配过程中，这类一体化液位变送器可以直接替换同安装规格的老旧模拟式液位计，不需要改动原有现场布线与安装底座，更换过程仅需十几分钟就能完成，大幅降低了产线停机改造的时间成本。数显模块采用低功耗设计，直接从信号回路上取电工作，不需要额外铺设独立供电线缆，对于老旧厂区改造项目来说，这一设计特性可以大幅减少改造施工的布线工作量，避免大范围拆改厂区电缆桥架。从结构建模的细节来看，这款模型完整还原了产品的所有装配特征，包括外壳上的脱模斜度、按键位置的凸台结构、接线端盖的卡扣结构、探头部分的密封槽特征，不管是用来做工业产线的三维布局仿真，还是做仪表安装方案的干涉检查，都能直接复用模型的装配尺寸，不需要再反复核对实物样本的安装参数。在实际工程应用里，这类液位变送装置还可以搭配旁通管安装结构，用于高温、高粘度介质的液位测量，模型本体的外形尺寸完全适配常规旁通管的安装支架间距，做三维管路布局时可以直接调用模型完成支架位置的预留，避免后期安装时出现支架与仪表本体干涉的问题。设备本体的重量控制也做了针对性优化，即使是在薄壁储罐顶部安装，也不需要额外做支撑加强结构，单名运维人员就能完成独立安装作业，不需要额外配合作业的起重或辅助人员。
