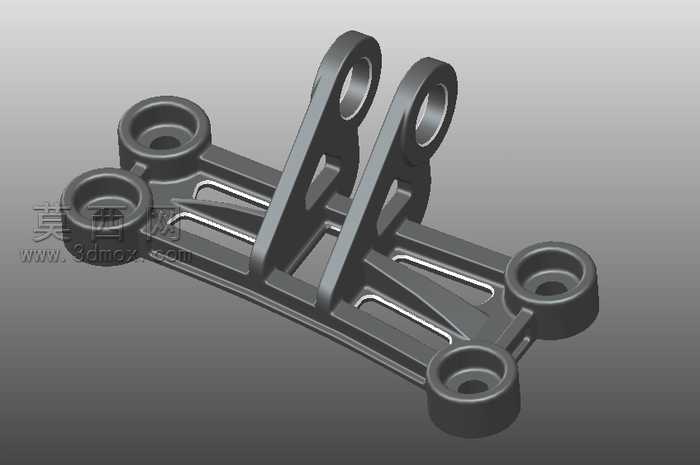

轻量化通用电气飞机发动机支架设计

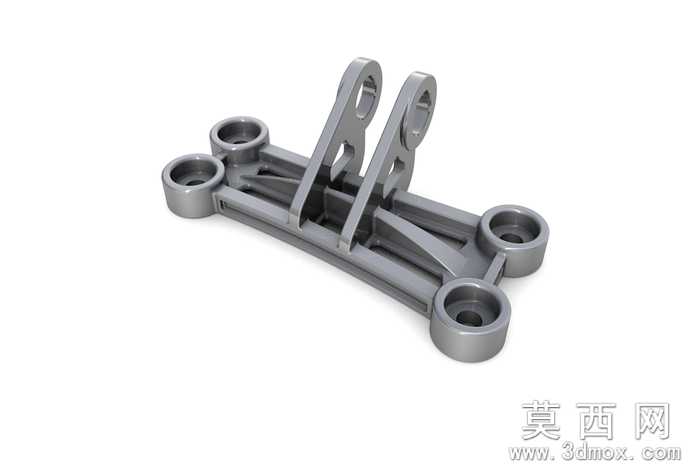

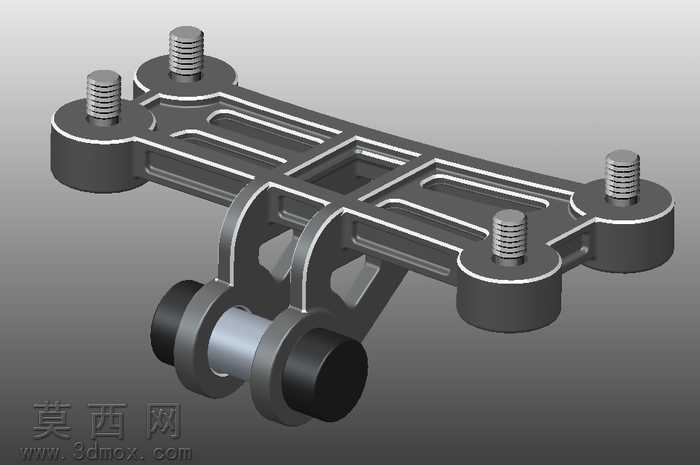

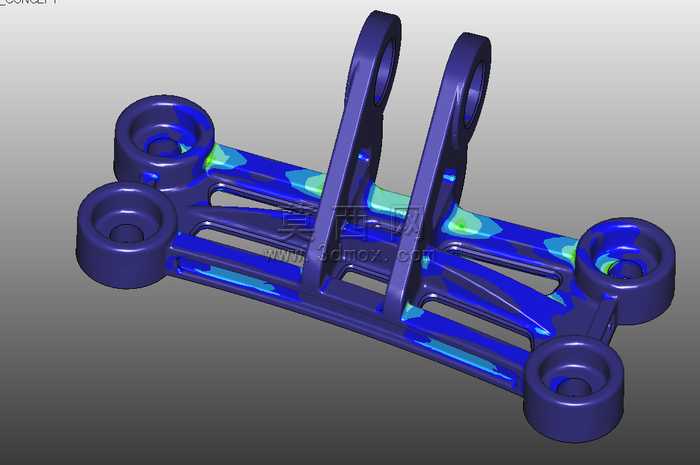

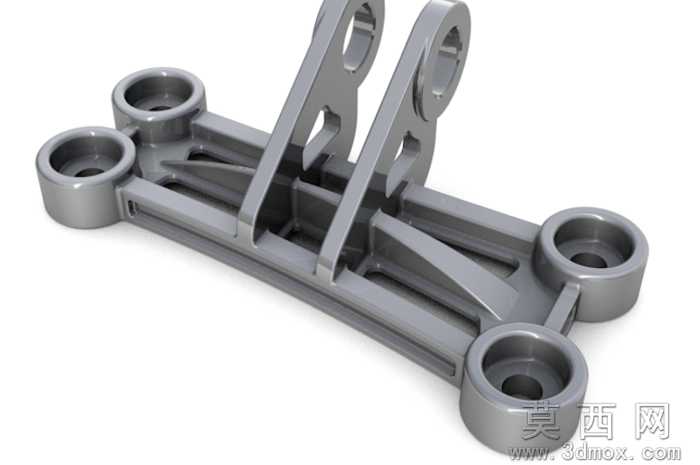

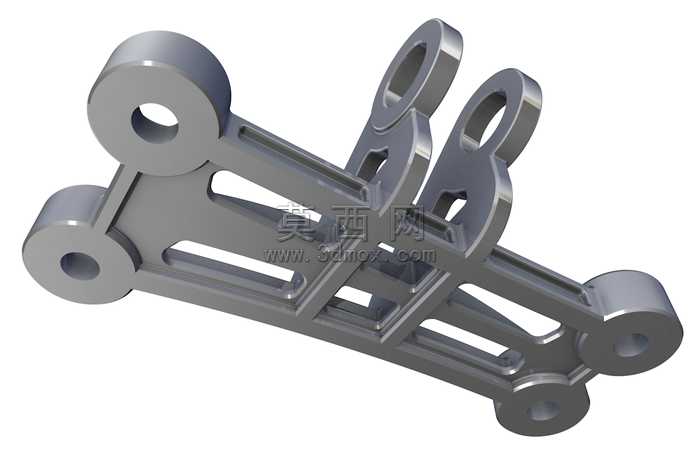

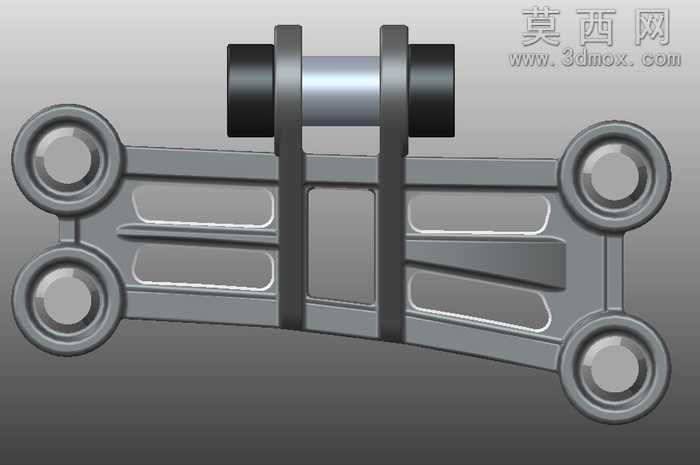

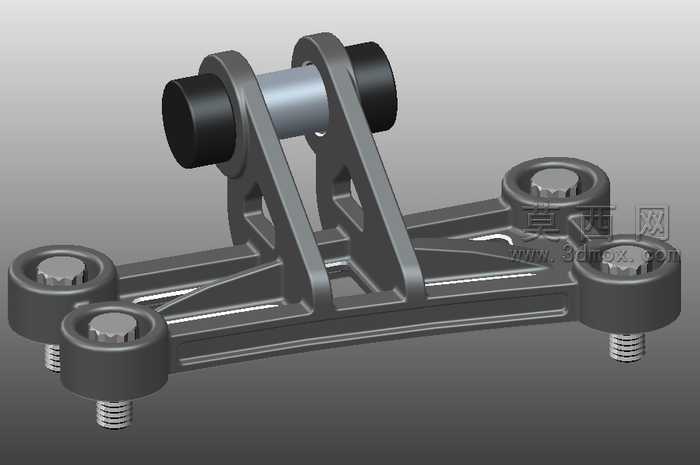

本作品为面向航空应用场景的轻量化发动机支架三维设计，整体建模过程围绕减重与结构性能平衡的核心目标展开，在三维建模阶段首先完成支架的基础安装接口定位，精准匹配发动机与机身的连接点位，预留出六个环形安装孔位，孔位周边做加厚凸台处理以保障连接区域的结构强度，避免安装受力时出现应力集中破损问题。主体支撑结构采用仿生拓扑优化思路设计，摒弃传统实心支架的厚重构型，在非主要受力区域去除冗余材料，设计出多组平行的镂空肋板结构，肋板之间形成规整的减重空腔，同时在肋板与安装凸台、上部双耳铰接结构的衔接位置，添加平滑过渡的圆角与鱼片状加强结构，既能够进一步削减不必要的结构重量，又可以引导受力传递路径，让载荷能够顺畅分散到整个支架结构上，避免局部应力过高导致结构失效。上部设置两组对称的带孔铰接耳板，耳板与下方主体肋板做一体化衔接建模，保障铰接部位的抗剪切、抗拉伸性能，满足发动机安装后的姿态固定与载荷承载需求。模型完成结构建模后，通过有限元仿真对受力状态进行模拟，用蓝绿渐变的应力云图直观呈现不同区域的受力分布，验证轻量化结构的力学可靠性，从参数来看整体结构密度控制合理，最终质量仅不到0.5千克，相比同载荷等级的传统实心支架减重效果显著。材质设定上选用航空常用高强度轻质合金参数，渲染阶段采用金属质感的深蓝色哑光材质表现支架主体，应力云图部分用半透明的色彩叠加效果呈现，清晰展示结构受力分布特征，整体建模细节完整，所有过渡曲面顺滑无破面，安装孔位、铰接孔的尺寸精度符合航空零部件的装配公差要求，既实现了极致轻量化的设计目标，又充分保障了支架作为发动机承载部件的结构强度与可靠性，能够适配通用电气航空发动机的安装使用需求，为航空零部件的轻量化设计提供了可参考的构型思路。
