轻量化航空发动机连接支架结构设计

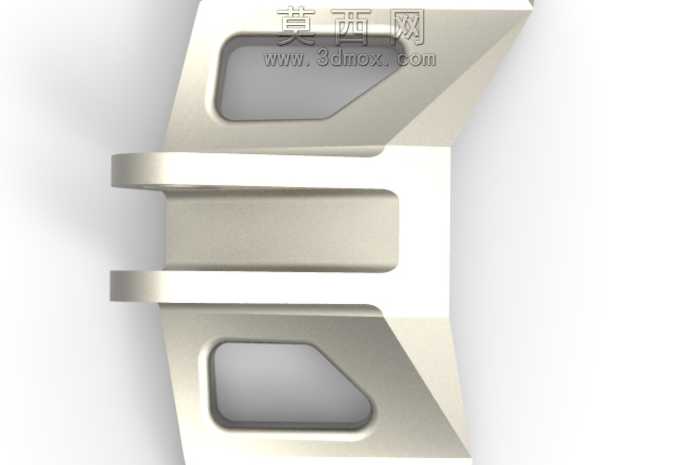

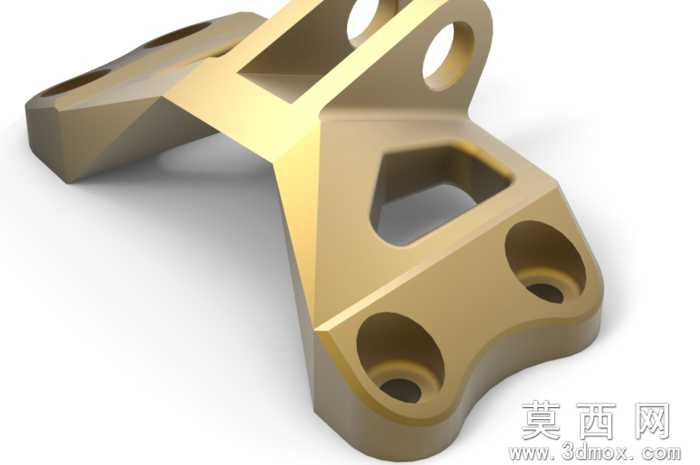

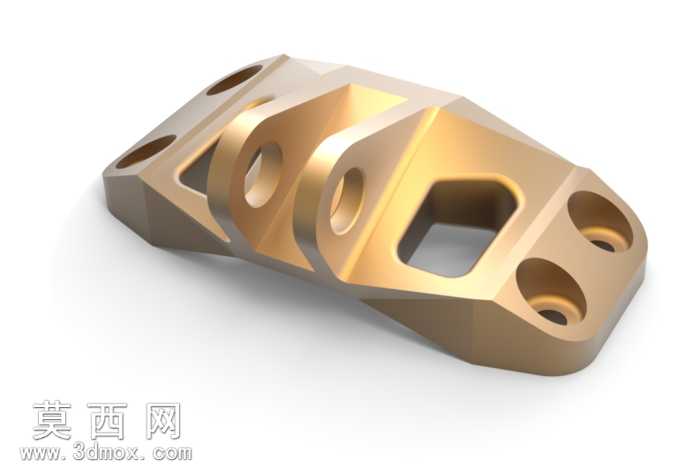

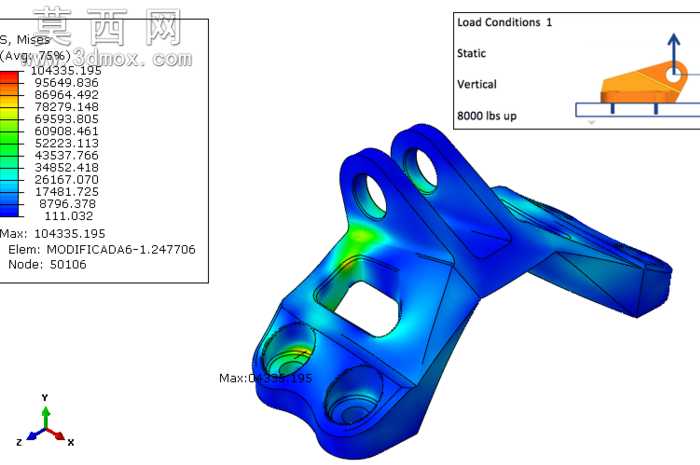

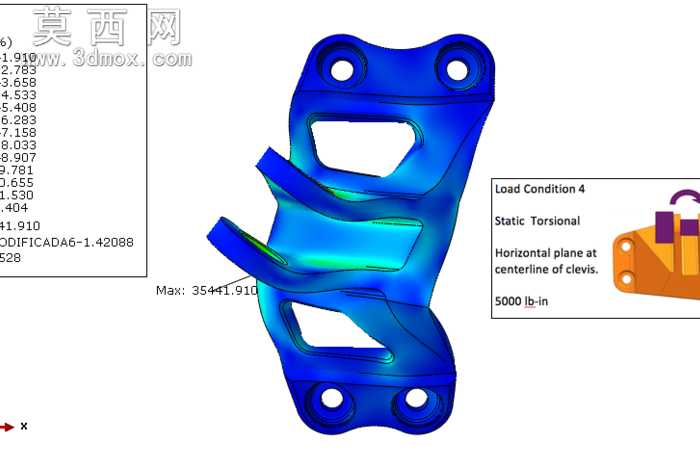

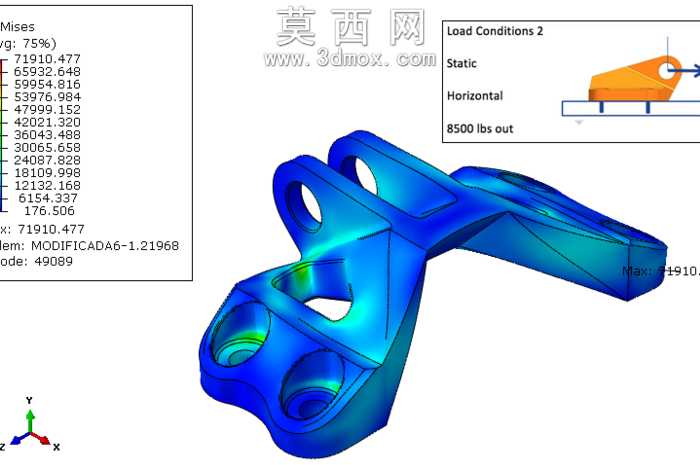

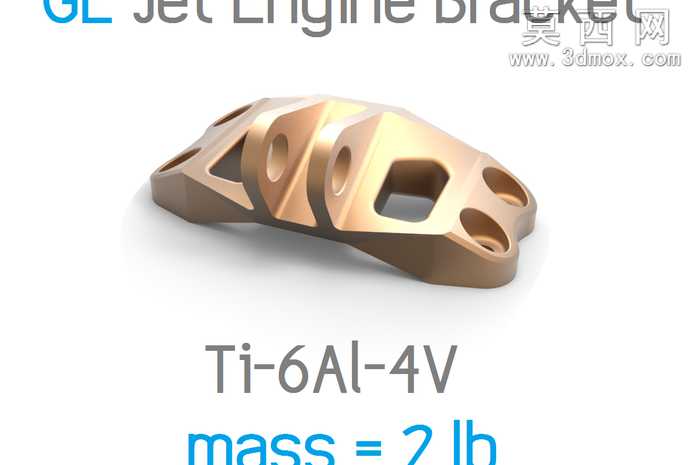

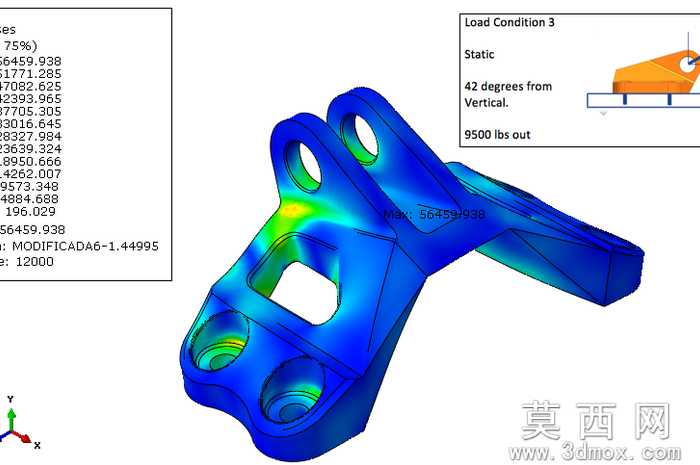

本作品为面向航空应用场景的发动机连接支架三维设计，建模阶段以实际安装接口尺寸为基准，先完成基准面与安装孔位的定位约束，精准匹配发动机与机身侧的连接点位，保证各安装孔的同轴度、位置度公差符合航空装配要求。建模过程中采用参数化设计逻辑，对支架的壁厚、镂空区域尺寸、加强筋排布均设置可调整参数，方便后续根据仿真结果快速迭代优化。材质表现上采用航空常用高强度铝合金材质进行渲染，还原金属表面经过硬质阳极氧化后的细腻金属质感，通过光影调整突出结构的棱边过渡与曲面顺滑度，清晰展现各部位的厚度变化与连接关系。结构设计上重点围绕轻量化与高强度的平衡展开，在保证支架整体刚性的前提下，对非受力区域进行大面积镂空去除冗余材料，同时在受力传递路径上设置连续的加强筋结构，让载荷能够从发动机连接端顺畅传递至机身安装端，避免出现应力集中的薄弱点位。设计过程中结合多工况载荷条件进行结构校核，针对不同大小的载荷输入调整局部结构厚度，在大应力区域适当增加壁厚与过渡圆角，在低应力区域最大化去除材料，最终实现相比原始设计减重超两成的效果，同时满足各工况下的强度要求，变形量控制在允许范围内。整体结构采用一体化设计思路，减少不必要的拼接结构，降低装配复杂度与潜在失效风险，各镂空区域的边角均做圆角过渡处理，既避免加工过程中出现应力裂纹，也能减少使用过程中的应力集中问题，安装孔位周边设计有局部加厚的凸台结构，提升连接部位的挤压强度，保证长期振动工况下的连接可靠性。
