四通道音频输入继电器切换选择装置

项目分类:变压器/电感器 发布时间:2025-02-09 ID:924974
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置
  • 四通道音频输入继电器切换选择装置

  这款四通道音频选通装置,核心解决多音源输入场景下的信号可靠切换需求,常见于小型音频工作站、桌面HiFi系统、多音源广播前端这类需要在多路输入信号间快速选定输出通路的场景,相比传统机械波段开关,继电器切换的接触电阻更低、声道串扰更小,长期使用也不会出现触点氧化导致的接触不良问题。

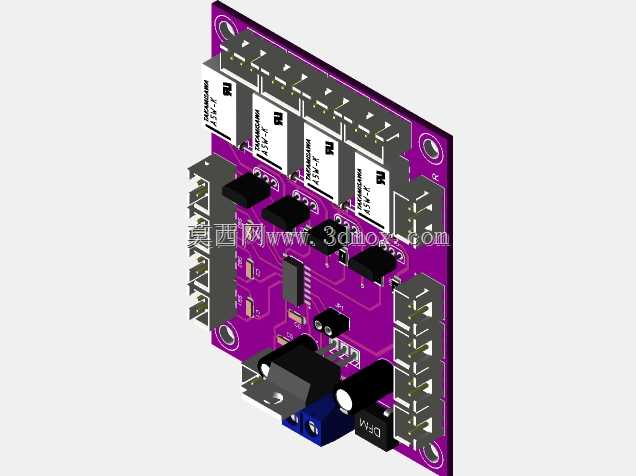

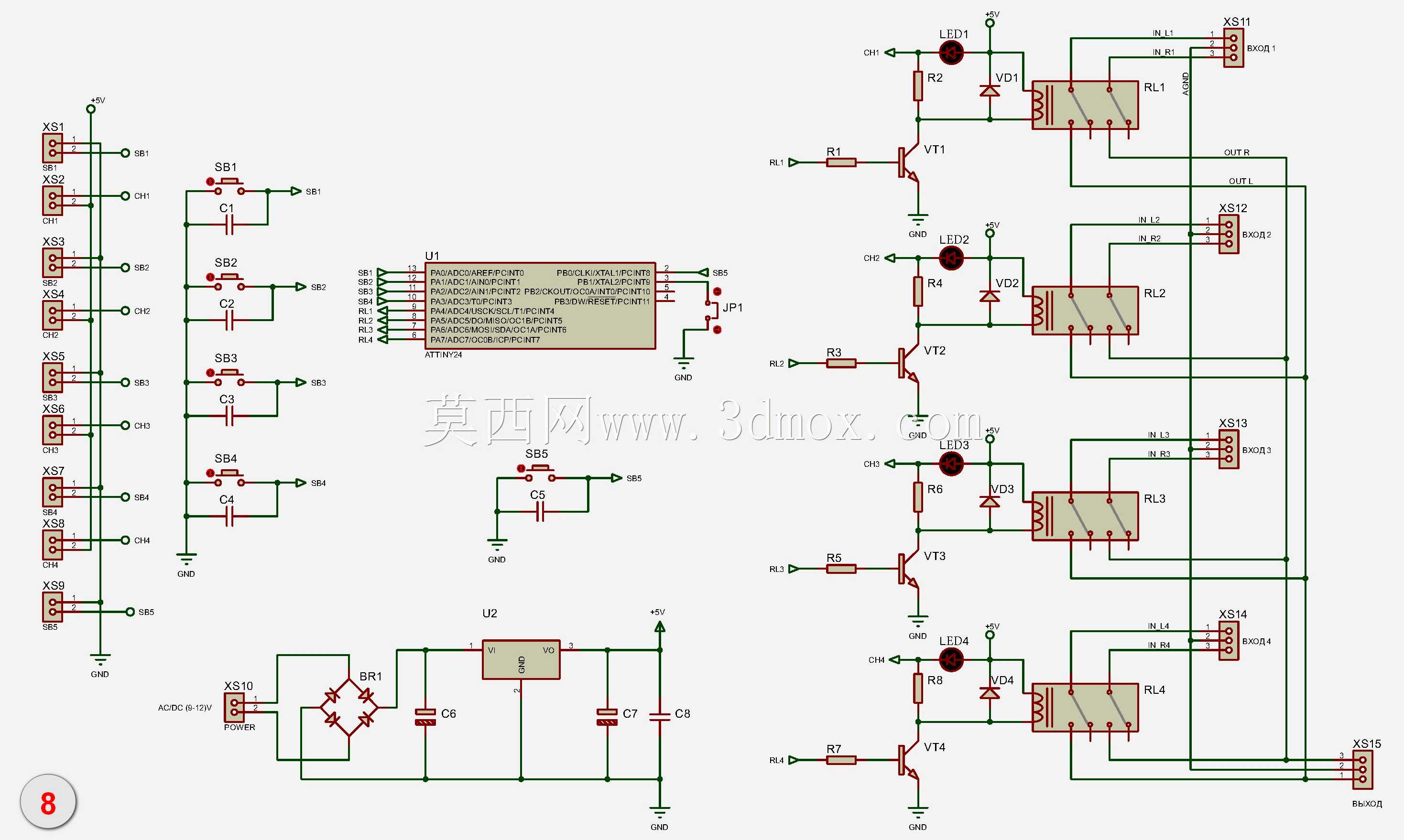

  从功能实现逻辑来看,装置搭载四组高见泽A5W-K信号继电器,分别对应四路独立音频输入通道,每路继电器负责对应通道左右声道的同步通断,避免切换过程中出现声道错位;控制核心采用Attiny24微控制器,内置通道状态记忆逻辑,装置断电后再次上电会自动保持最后一次选定的通道状态,无需用户重复设置。触发方式做了双重兼容设计,既支持单按键循环切换通道,每按一次按CH1到CH4的顺序依次跳转,也支持四个独立的通道触发按键,按下对应按键直接选通目标通道,适配不同操作习惯的使用场景。

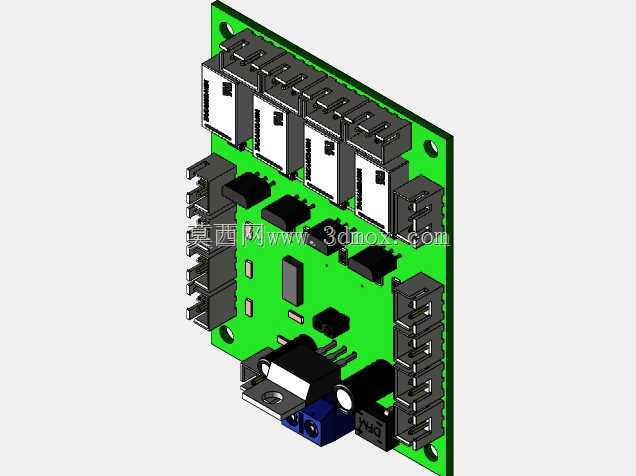

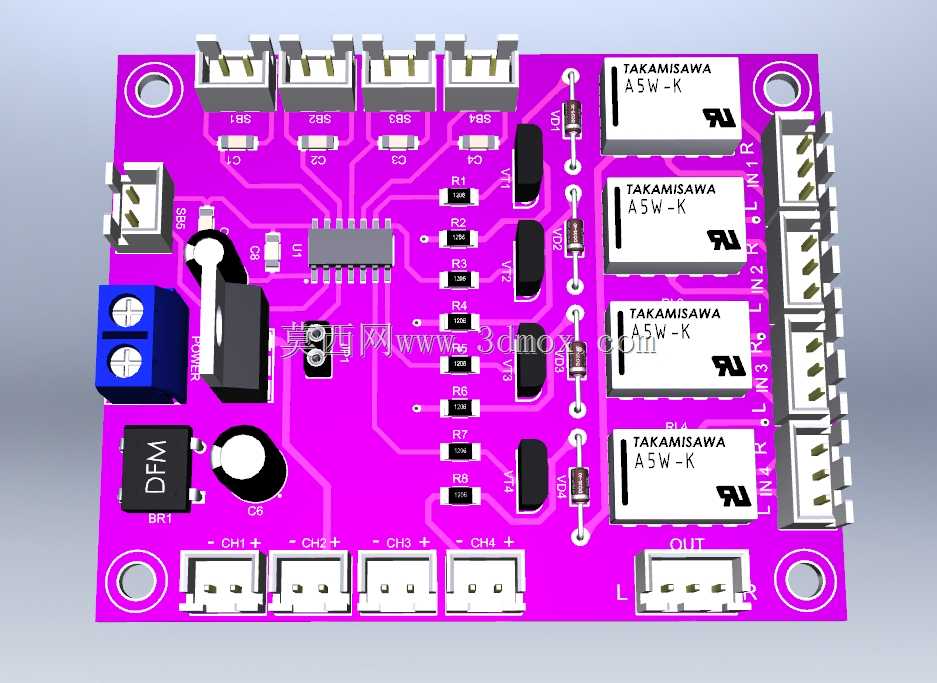

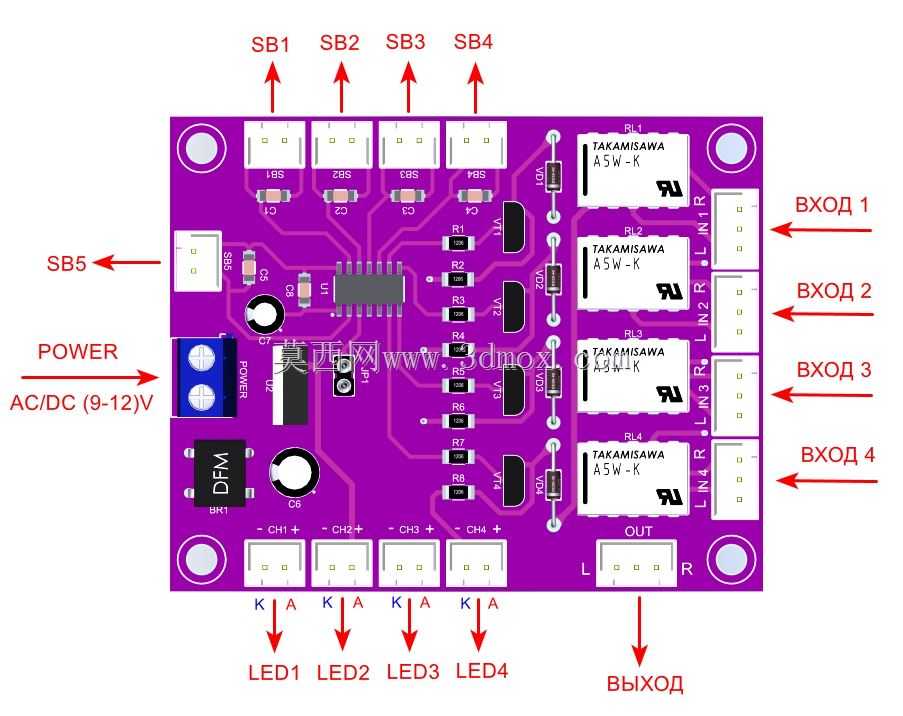

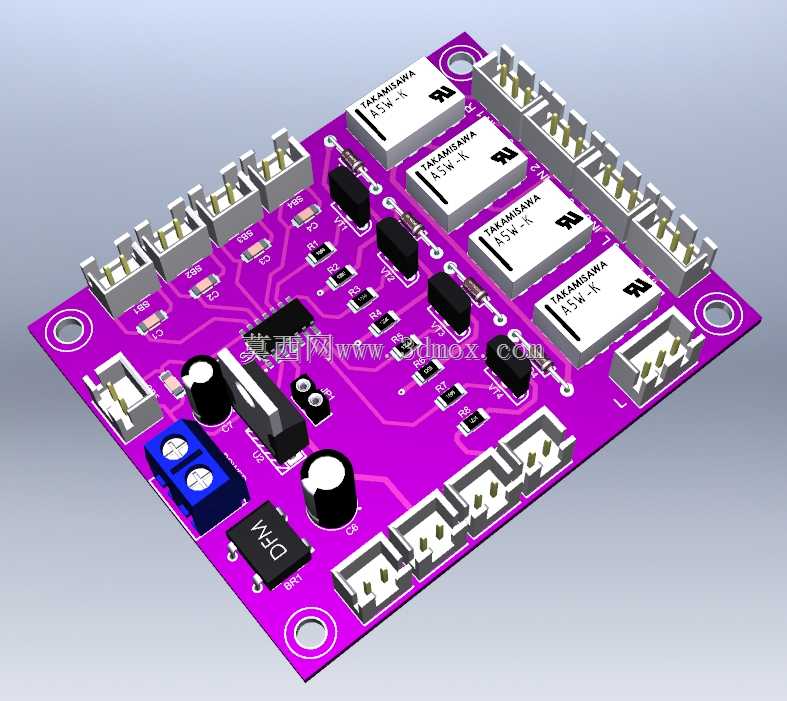

  PCB布局阶段优先考虑音频信号的抗干扰设计,信号输入端子全部布置在板卡下侧,输出端子布置在板卡右侧,继电器组沿信号流向纵向排列在板卡右侧区域,控制电路与电源处理模块集中在板卡左侧,强弱信号区域做了物理分隔,减少控制电路的高频脉冲对弱音频信号的串扰。板载电源输入采用DC座加接线端子双兼容设计,支持宽范围直流电压输入,板上集成整流滤波与稳压电路,给继电器线圈与控制芯片提供稳定供电,同时电源入口处设置了防反接保护二极管,避免接线错误烧毁器件。

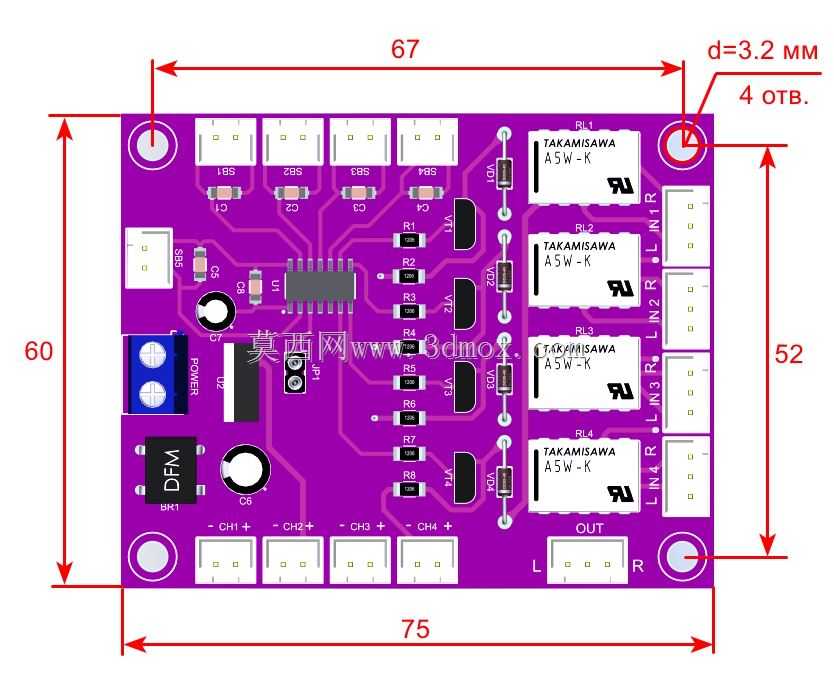

  安装边界方面,板卡整体为矩形结构,四个角位预留了标准M3安装孔,孔位间距匹配通用电子设备安装机架的孔距标准,既可以通过铜柱固定在设备机箱内部,也可以搭配外壳做独立外置切换器使用。板上所有接插件都采用标准间距的卧式接线端子,输入通道端子旁丝印了清晰的CH1到CH4通道标识与正负极性标记,输出端子标注L/R声道区分,现场接线时无需对照图纸即可快速完成线束连接,降低装配出错概率。

  器件选型上全部采用工业级通用物料,继电器触点额定负载完全覆盖线路级音频信号的传输要求,接触电阻控制在毫欧级,不会对音频信号造成额外衰减;控制芯片的IO口全部做了上拉处理,按键输入端增加了硬件消抖电容,避免按键抖动导致的通道误触发;板上的限流电阻、滤波电容都采用标准封装,后期维护更换无需寻找特殊物料。实际测试过程中,通道切换的响应时间控制在10毫秒以内,切换过程中不会出现明显的爆音问题,通道间隔离度满足民用音频设备的使用要求,长时间连续工作下继电器线圈温升控制在合理范围,不会出现过热导致的器件寿命衰减问题。

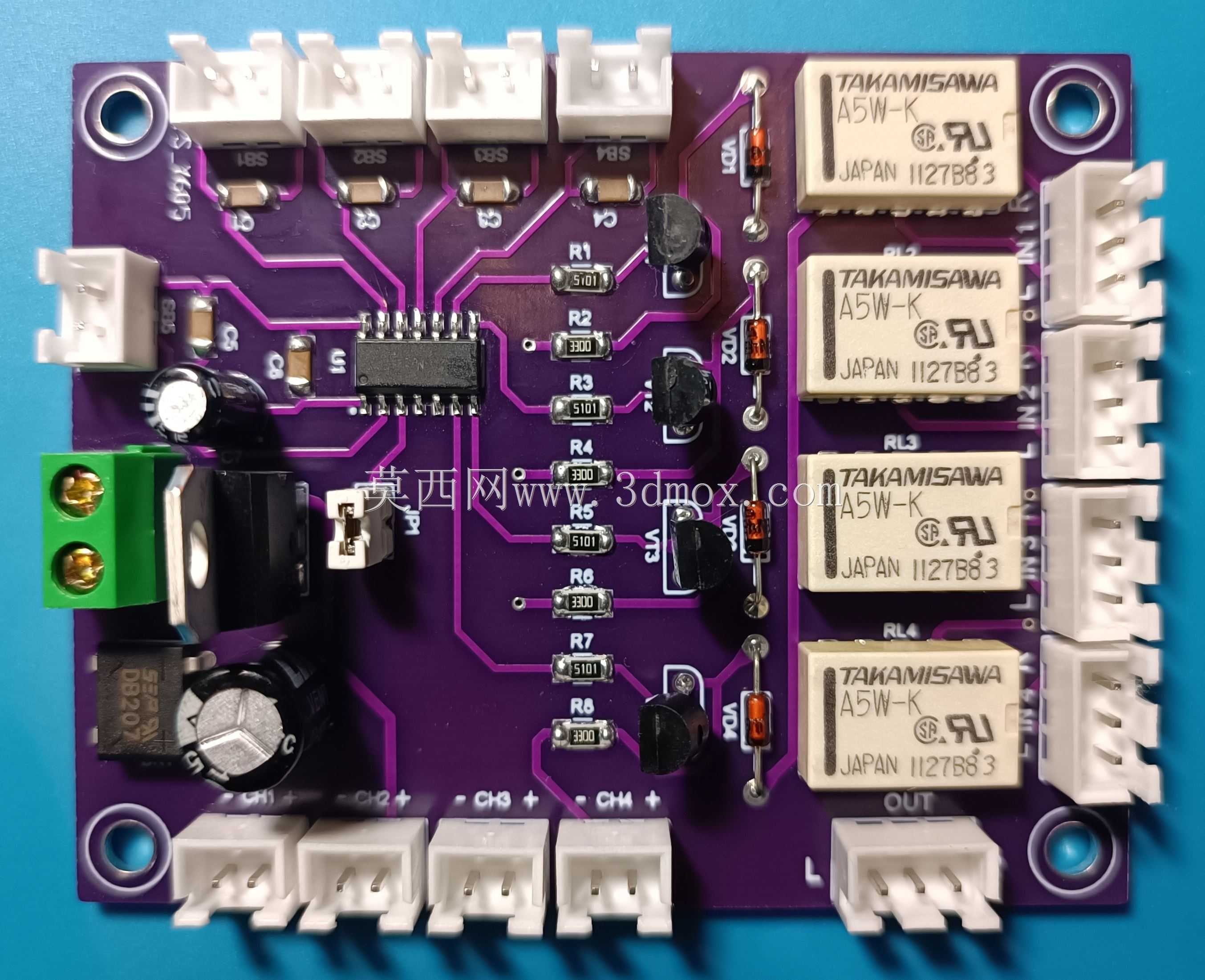

  在结构细节处理上,板卡边缘做了圆角处理,避免装配过程中划伤操作人员或线束绝缘层;所有贴片元件都布置在板卡正面,背面仅保留走线路径,既降低了PCB生产的工艺难度,也方便后期检修时的元件测量与更换;板上丝印除了元件位号与接口标识,还预留了功能调试的测试点标记,生产调试时可以直接通过测试点测量各节点电压,提升调试效率。
