卧式木工车床进给切削结构三维设计

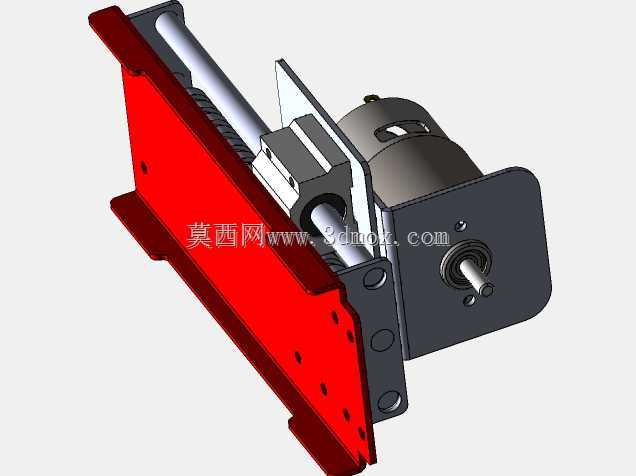

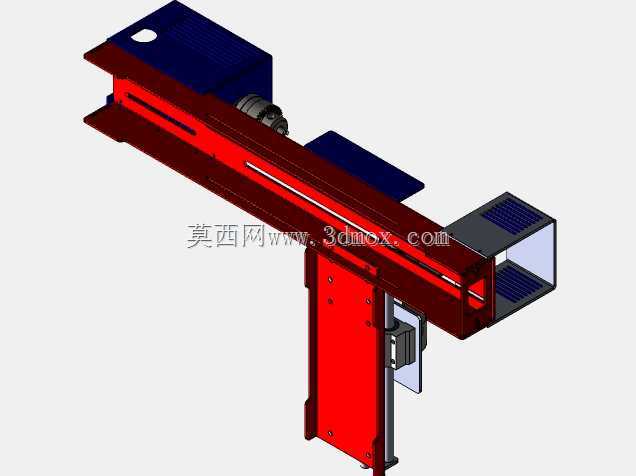

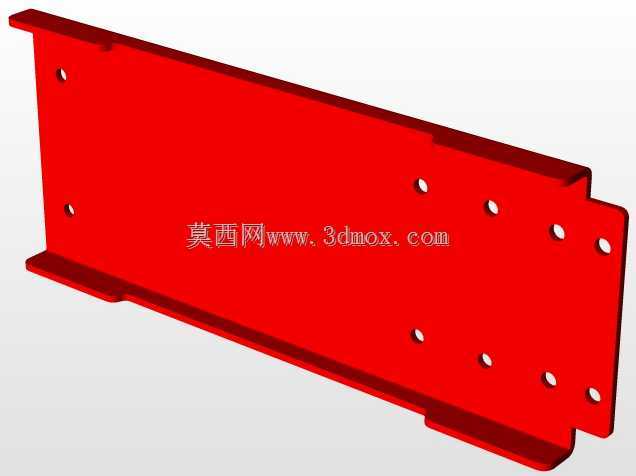

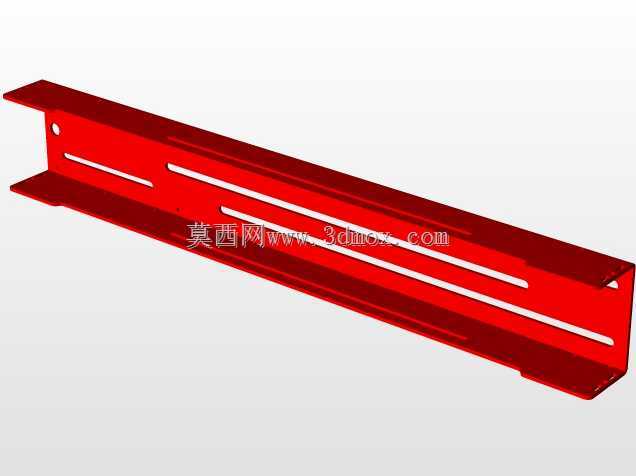

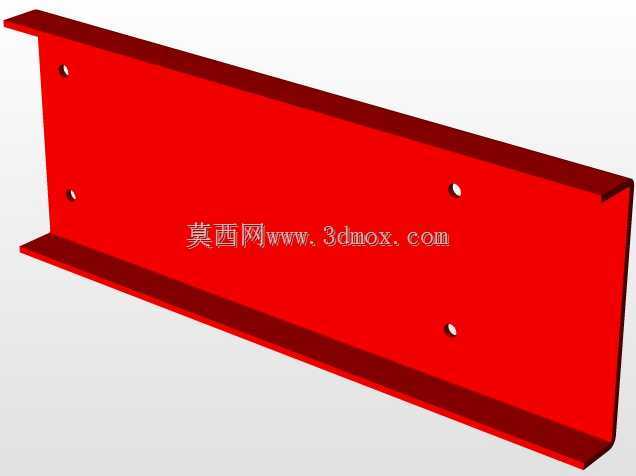

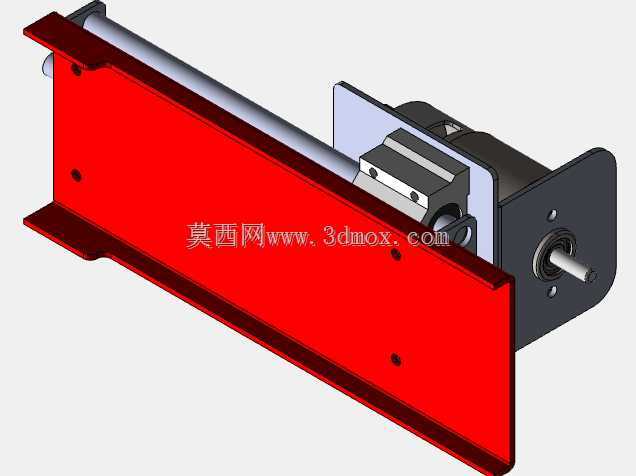

　　这套木工车床的三维结构设计，核心围绕中小型木构件的车削加工场景搭建，适配家具厂小件木工车间、木艺工坊、定制木作加工点的实际生产需求，可完成圆木棒、木柄、工艺木旋件、小型家具木配件的外圆车削、端面切削、简单成型面加工工序。从结构布局来看，整体采用悬臂式横向进给搭配垂直升降滑座的组合形式，横向长床身作为核心承载基体，采用箱型截面焊接结构设计，内部布置有等距加强筋，在控制整体重量的前提下保证进给过程的刚性，避免长行程切削时出现床身挠曲变形，影响加工件的圆柱度精度。

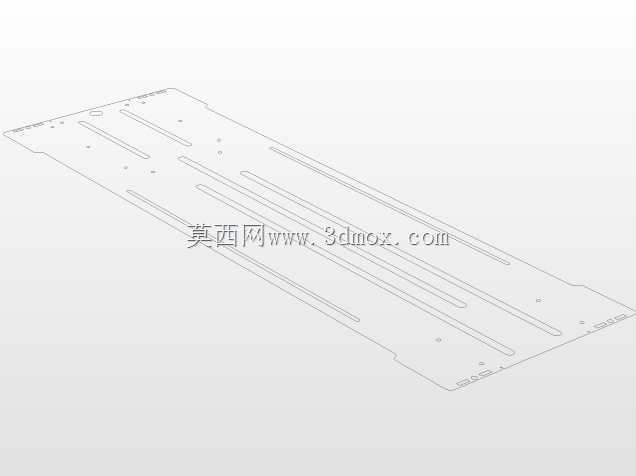

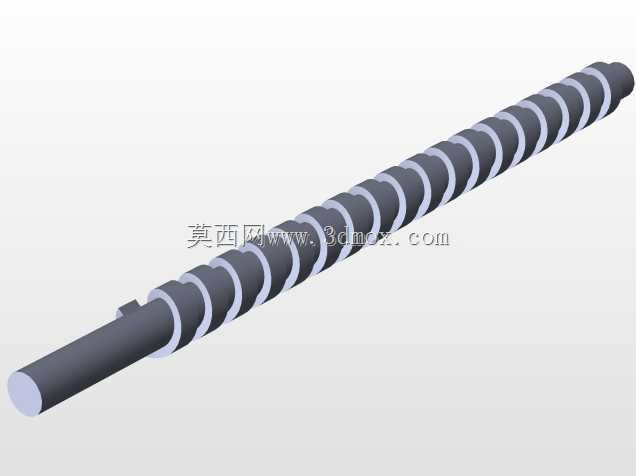

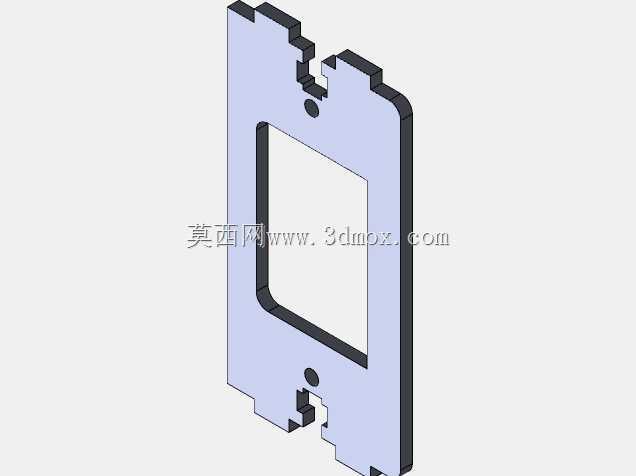

　　横向床身的上平面集成了线性导轨安装位，导轨采用侧装压紧的固定方式，配合滚珠丝杠传动副实现滑座的横向精准进给，丝杠两端采用固定支撑的安装形式，消除轴向窜动间隙，保证进给运动的重复定位精度，适配不同长度木构件的走刀需求。垂直方向的滑座通过连接板与横向滑台连接，滑座同样采用线性导轨导向，传动端采用梯形丝杠搭配手轮或者伺服电机的安装接口，可根据实际加工需求切换手动进给或者自动进给模式，垂直滑座的前端预留了刀架安装平面，可装夹普通木工车刀、成型车刀，也可拓展安装小型铣削头完成简单的铣槽、雕花工序，适配多工序的木作加工需求。

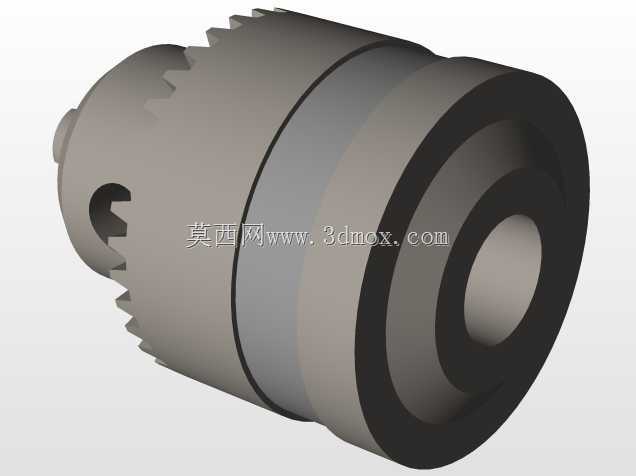

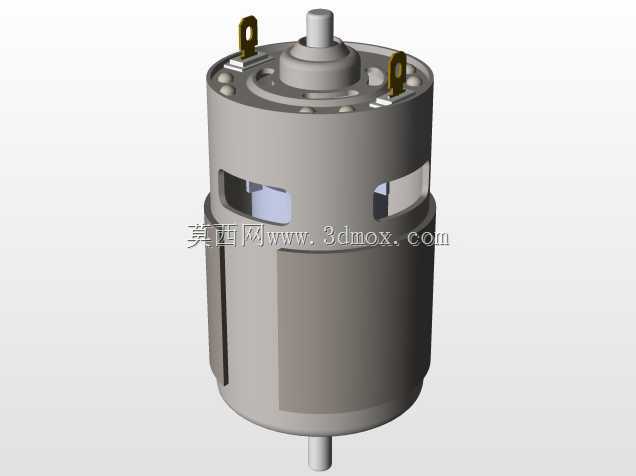

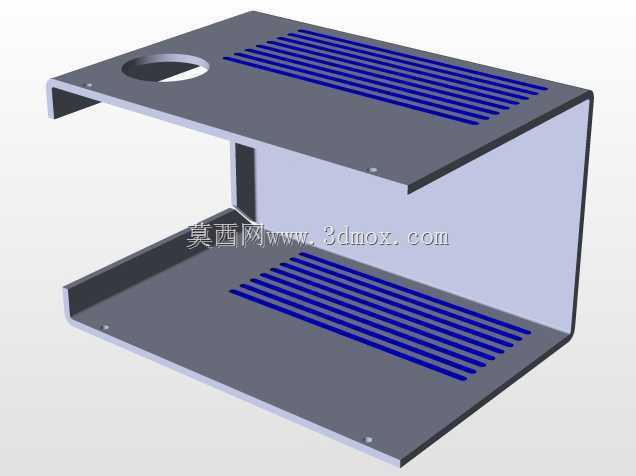

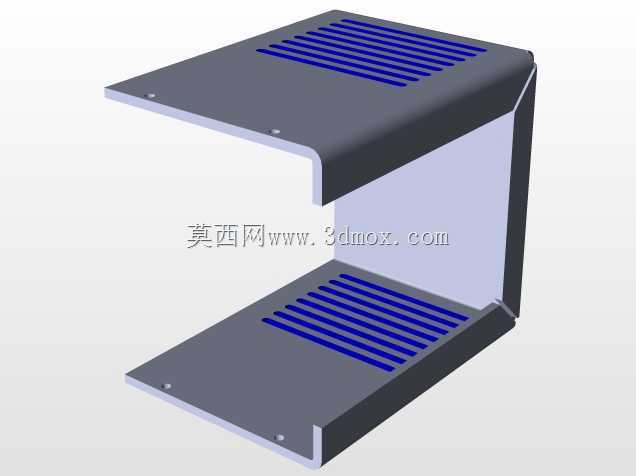

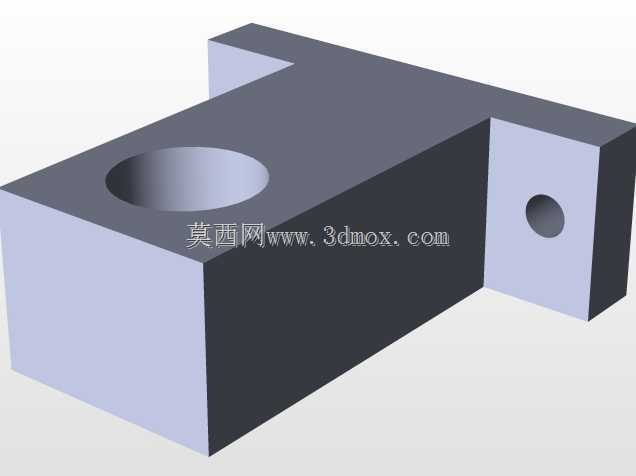

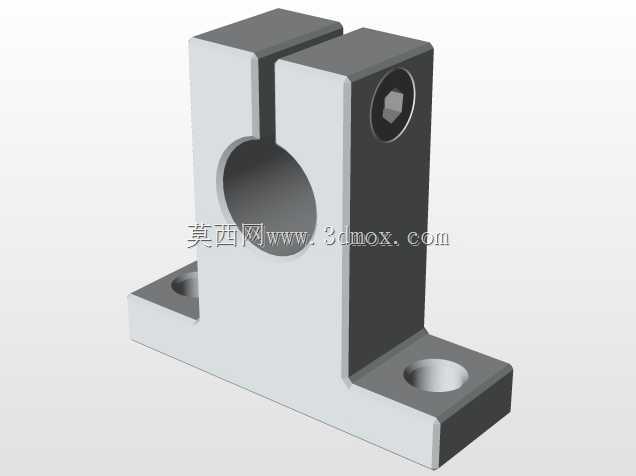

　　床身的一端布置有主轴安装座，可装夹不同规格的卡盘，用来夹持待加工的木工件，主轴座内部预留了轴承安装位、传动轮安装空间，可搭配变频电机实现主轴转速的无级调节，适配不同硬度木材的切削线速度要求，避免转速过高导致木材焦糊、转速过低导致切削面粗糙的问题。在安装边界设计上，横向床身的底部预留了多个设备安装孔位，可直接固定在车间的混凝土地基或者钢制工作台上，安装时需要保证床身导轨的水平度误差控制在每米0.05mm以内，避免长期运行导致导轨偏磨。横向滑台的行程覆盖了常规小型木工件的加工长度范围，垂直滑座的行程可满足不同直径木工件的切削吃刀需求，滑台的两端都设置了硬限位挡块，防止超程运行导致传动部件损坏。设计过程中充分考虑了木工加工的工况特性，所有导轨、丝杠的安装位置都设置了防尘挡屑结构，避免木屑、粉尘进入传动副内部加剧磨损，电气元件的安装位都预留了密封罩安装空间，适配木工车间多粉尘的作业环境。整体结构的装配逻辑遵循模块化设计思路，床身、横向滑台、垂直滑座、主轴座、刀架都可单独拆分，方便后期的维护保养与部件更换，比如导轨磨损后可单独拆卸更换，不需要整体拆解床身结构，降低设备的后期维护成本。

　　从实际应用的角度来看，这套结构相比传统的落地式木工车床，占地面积更小，进给运动的灵活性更高，可搭配自动送料机构组成小型木工加工生产线，也可单独作为 standalone 加工设备用于小批量定制木作的生产，结构上预留的多个拓展安装位，可根据加工需求加装吸尘接口、冷却喷雾接口、自动换刀组件，适配不同的加工工艺要求。在刚性校核层面，床身的截面参数经过受力仿真验证，在最大切削力工况下，床身的最大变形量控制在0.02mm以内，完全满足木工加工的精度要求，不会因为切削受力导致加工件出现振纹、尺寸超差的问题。传动部件的选型匹配了木工加工的切削负载，丝杠的直径、导程参数经过计算，可保证进给运动的平稳性，避免低速进给时出现爬行现象，保证加工面的粗糙度达到木作产品的外观要求。
