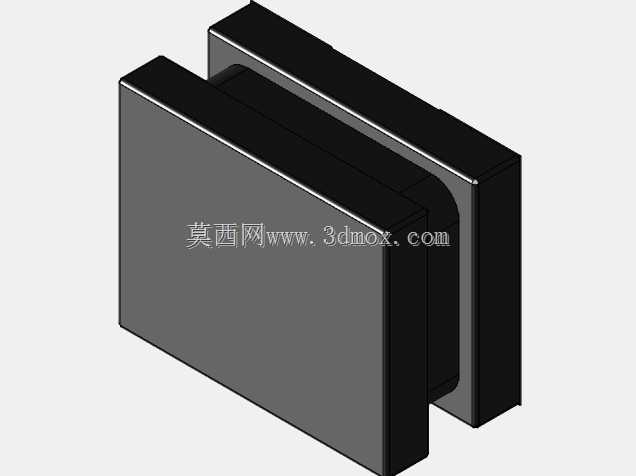

SRN2010系列贴片功率电感器三维结构

　　在消费类电子、工业控制板卡的电源回路设计中，贴片功率电感的选型与结构适配直接决定了DC-DC转换回路的纹波抑制能力、载流稳定性以及PCB装配的空间利用率，SRN2010系列贴片电感作为小功率电源回路的常用磁性元件，其三维结构的精准还原，能为硬件工程师做PCB布局干涉检查、结构工程师做整机内部空间校核提供可靠的参照依据。从实际应用场景来看，这类电感常被布置在板载电源的输入输出滤波段，紧邻电源管理芯片布置，承担储能、滤除高频纹波、抑制电流突变的作用，在便携数码产品、小型工控传感模块、车载低压控制板中都有广泛应用，这类场景对元件的安装高度、焊盘对位精度都有严格要求，一旦三维模型尺寸出现偏差，很容易导致SMT贴装时出现偏移、顶壳，或者后期做安规距离校核时出现电气间隙不足的问题。

　　这款电感的结构设计完全遵循贴片元件的标准化布局逻辑，主体采用屏蔽式结构设计，外部的磁屏蔽罩可以有效降低电感工作时的漏磁，避免对周边的高精度信号线路、敏感器件造成电磁干扰，这也是当前小尺寸功率电感普遍采用的结构方案——相比开放式绕线电感，屏蔽式结构的EMC表现更优，适合高密度布板的场景。从外形结构来看，元件整体呈长方体构型，底部预留标准化的SMD焊盘，焊盘的宽度、间距完全匹配行业通用的2010封装尺寸，也就是元件本体长度2.0mm、宽度1.0mm的规格量级，设计时严格控制了本体的最大高度，适配轻薄型电子产品的内部堆叠要求，不会因为元件高度过高挤占上层结构件的布置空间。

　　在建模逻辑上，这款结构完全还原了实物的装配层级：外部的屏蔽磁罩采用倒角处理，避免SMT贴装过程中吸嘴取料时出现打滑，同时磁罩与内部绕线、磁芯之间的配合间隙也做了精准还原，能够真实反映元件实际生产中的公差累积范围，方便结构工程师在做PCB与外壳的间距校核时，预留合理的安全间隙，不会出现设计阶段预留间隙足够、实际量产装配时出现元件顶到外壳的问题。从安装边界的角度考虑，这款电感的焊盘外延尺寸、本体到焊盘的距离都严格按照 datasheet 中的推荐焊盘尺寸做了匹配，在做PCB封装设计时，可以直接参照模型的焊盘位置调整钢网开口，保证回流焊过程中焊锡的浸润量合适，避免出现立碑、虚焊等SMT工艺问题。另外，模型还原了磁罩表面的平整性，这一点对于贴装过程中的吸嘴取料成功率至关重要——如果模型表面做了多余的凹凸结构，就会和实际物料产生偏差，导致做贴装仿真时出现误判。在实际选型过程中，很多工程师容易忽略电感的本体高度公差，尤其是在做超薄型产品设计时，往往只参考 datasheet 上的标称高度，没有考虑到磁罩与磁芯配合处的凸起公差，这款模型在构建时就还原了实物的最大高度边界，能够让设计人员在布局阶段就识别到高度风险，提前调整元件位置或者更换适配规格，避免后期开模后才发现空间干涉，造成不必要的改模成本。

　　从功能特性的角度来说，这类屏蔽式贴片电感的磁路闭合结构，决定了它的漏磁远低于开磁路电感，在高密度布板时，即使紧邻霍尔传感器、高精度ADC等敏感器件布置，也不会因为漏磁导致器件工作异常，模型中还原的磁罩壁厚，也能帮助工程人员直观判断磁屏蔽的覆盖范围，在做EMC仿真时可以更准确地设置材料参数，提升仿真结果的可信度。对于三维建模从业者来说，这类小型电子元件的建模重点不在于复杂的曲面结构，而在于尺寸精度的把控、安装接口的准确还原，因为这类元件是直接参与SMT自动化贴装的，任何尺寸上的偏差，都可能导致生产环节出现批量性的工艺问题，所以建模过程中需要严格对照实物的测量尺寸与官方规格书的参数，对每一个安装边界、配合面做精准对齐，不能为了建模省事简化焊盘结构、忽略倒角细节。在做整机结构的虚拟装配时，这款电感模型可以直接导入到整机装配体中，和周边的电容、电阻、电源芯片做干涉检查，确认元件之间的安全距离是否满足安规要求，尤其是在高压低压混合布板的区域，元件之间的电气间隙直接关系到产品的安规认证是否能通过，精准的三维模型可以提前发现布局上的缺陷，减少打样后的整改次数。
