手工不锈钢户外烧烤炉架结构设计

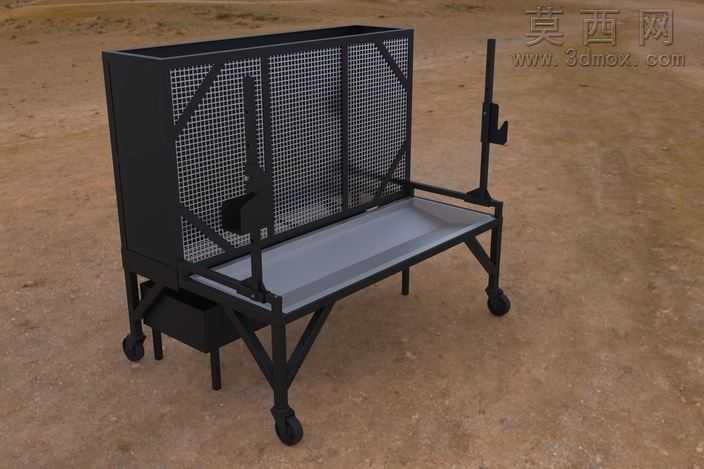

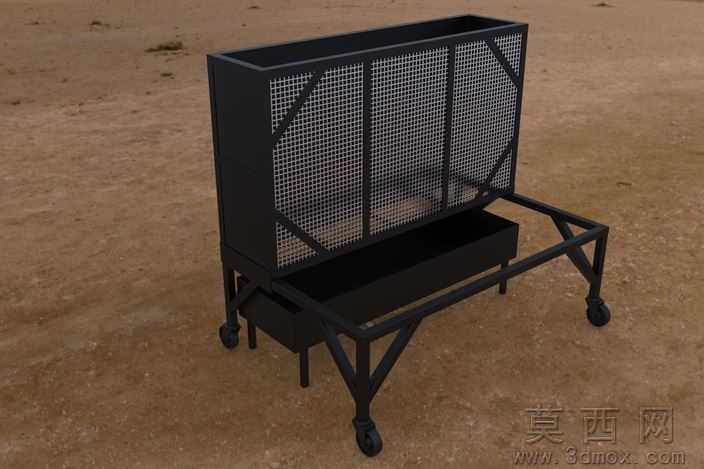

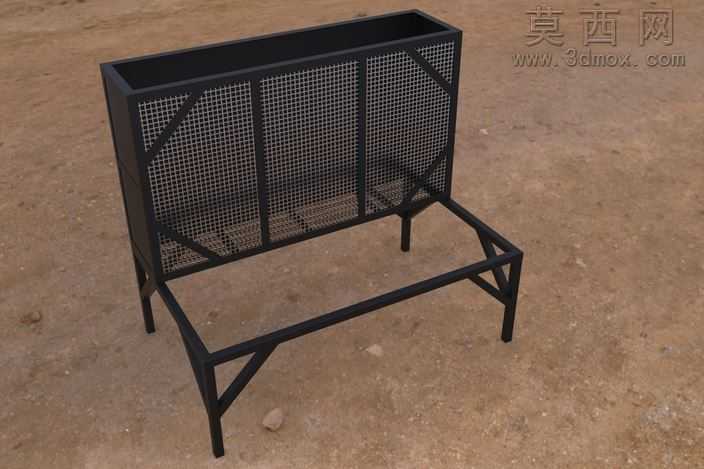

本作品为手工打造的不锈钢户外烧烤炉架三维模型，整体采用SolidWorks完成全参数化建模，配合KeyShot完成真实场景渲染，还原了手工金属制品的粗粝质感与实用属性。建模阶段首先从整体功能布局出发，将炉架拆分为下部支撑框架、上部置物烤架、背部挡火围挡三个核心功能模块，所有金属方管型材均按照真实手工焊接的加工逻辑搭建，框架转角处的斜向加强筋完全匹配手工制作时的结构加固需求，避免大尺寸焊接框架出现受力变形问题。材质设置上，主体框架选用哑光拉丝不锈钢材质，调整金属粗糙度参数还原手工打磨后的细微纹理，烤网部分采用细密冲孔金属网材质，设置轻微的使用磨损质感，让模型更贴近真实手工制品的使用状态，渲染时采用户外泥土地面作为承载场景，搭配自然漫射光照，突出金属构件的硬朗轮廓与结构层次。结构设计上，下部支撑框架采用四条方管支腿搭配横向、斜向连接杆的桁架结构，保证放置时的稳定性，支腿高度符合站立操作的人体工学尺寸；上部置物区分为前后两个层级，靠前的低位平台可放置待烤食材或烧烤工具，靠后的高位围挡为带细密网孔的挡火结构，既可以阻挡炭灰飞溅，又能保证通风供氧，围挡与主框架之间的斜向支撑条，既强化了围挡的结构强度，又形成了富有工业感的视觉装饰效果。整个模型没有冗余的装饰构件，所有结构都服务于户外烧烤的实用功能，建模过程中严格控制各部件的装配间隙，还原焊接结构的连接特征，没有过度理想化的无缝拼接，保留了手工金属制品应有的结构细节，能够直接用于烧烤设备的结构参考、手工制作打样参考，也可用于户外炊具产品的设计迭代验证。
