外啮合齿轮式液压油泵三维建模作品

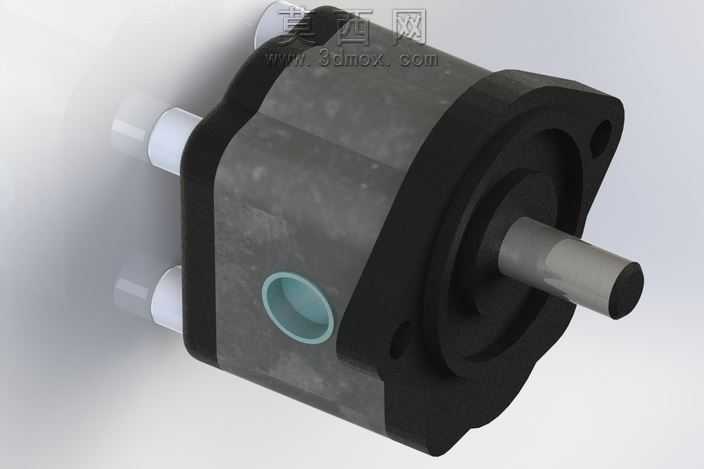

本次建模的是液压系统中常用的外啮合齿轮泵，整体建模过程严格遵循实物测绘的尺寸比例，在三维建模软件中先完成核心零件的参数化搭建：首先构建一对参数完全一致的渐开线圆柱齿轮，保证齿形啮合的间隙符合液压泵的工作密封要求，齿顶圆、齿根圆的尺寸严格匹配泵体内部的容腔轮廓，避免建模阶段出现结构干涉问题。随后完成泵体主体的建模，泵体采用近似方形的铸铝壳体结构，建模时还原了壳体表面的铸造质感特征，在壳体侧面设计了圆形的进油口，油口处做了倒角过渡处理，模拟实际产品的油口连接密封结构；泵体两端的端盖结构分别做了定位孔、安装法兰的细节还原，前端盖伸出的动力输入轴做了轴肩、轴端的倒角细节，轴与端盖的配合位置预留了合理的装配间隙，还原真实的轴系支撑结构。材质渲染阶段，泵体主体赋予深灰色铸铝材质，调整材质的粗糙度参数模拟铸造壳体的哑光磨砂质感，进出油口的管接头部分赋予银白色金属材质，还原钢制接头的金属光泽，前端伸出的动力轴赋予调质钢的深灰金属质感，油口内圈做了淡蓝色的密封涂层材质区分，整体渲染采用柔和的侧方打光，清晰展现泵体的结构轮廓与不同部件的材质差异。结构设计上还原了齿轮泵的典型工作结构：一对互相啮合的齿轮安装在泵体容腔内，齿轮的齿顶与泵体内壁、齿轮端面与两侧端盖形成密封的工作容腔，随着输入轴带动齿轮旋转，吸油侧的轮齿脱开啮合使容腔容积增大完成吸油，压油侧轮齿进入啮合使容腔减小完成压油，建模时特意保留了进出油口的通径差异，符合实际齿轮泵压油口口径小于吸油口的设计特征，同时还原了泵体法兰上的安装通孔，方便后续装配到液压系统的安装基座上。整个建模过程注重装配逻辑的合理性，所有零件的配合关系完全匹配实际产品的装配顺序，从输入轴、齿轮到端盖、泵体的装配层级清晰，没有出现错位、干涉的结构问题，渲染后的效果能够清晰展现外啮合齿轮泵的外观特征与结构特点，可用于液压系统原理演示、产品结构展示等场景。
