气动隔膜泵工业流体输送设备三维设计

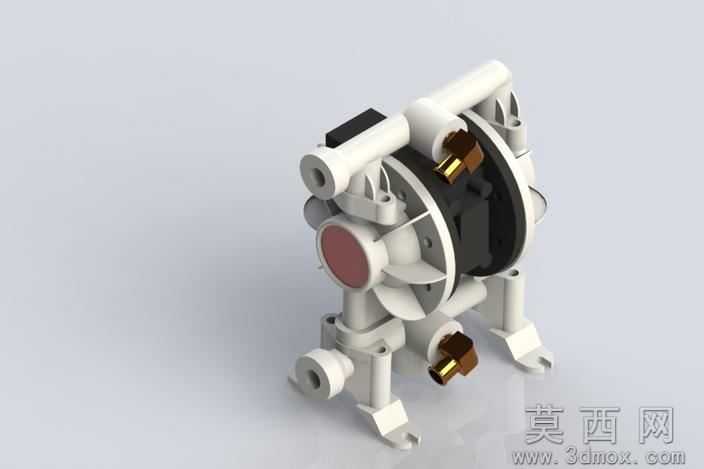

本作品为气动隔膜泵的三维建模设计，整体建模过程严格遵循气动隔膜泵的实际工业结构逻辑，在三维软件中完成全参数化的零件建模与整机装配。建模阶段首先对泵体的核心支撑基座进行特征绘制，通过拉伸、切除、圆角等基础特征完成基座的安装脚、定位孔、支撑柱结构，还原基座的承重与定位功能；随后对两侧隔膜腔体进行建模，精准还原腔体的圆弧过渡曲面、介质进出口的通径结构，保证腔体内部流道的顺滑性，避免流体输送过程中出现滞留死角。针对核心的隔膜组件，建模时采用曲面与实体结合的方式，还原隔膜的弹性形变预留结构、中心连杆的连接定位结构，同时对两侧的配气阀组件进行精细化建模，还原气路通道的换向结构、进气口与排气口的接口尺寸，保证配气逻辑的结构合理性。进出液口的接头部位建模时还原了快接接口的卡槽结构、密封面的贴合平面，兼顾实际安装的密封需求。整机装配阶段严格按照实际装配顺序添加配合约束，对运动部件添加合理的活动限位，还原隔膜往复运动、配气阀换向的运动逻辑，可直观演示泵体的工作运行状态。材质渲染阶段，针对泵体主体的工程塑料材质，调整漫反射、粗糙度参数还原哑光工程塑料的质感，对金属接头部位赋予金属材质，调整反射参数还原铜质接头的金属光泽，对隔膜部位赋予弹性橡胶材质，调整半透明与粗糙度参数还原橡胶的柔韧质感，对密封部位的红色端盖赋予醒目的工程塑料材质，区分不同功能部件。设计过程中充分考虑气动隔膜泵的实际应用场景，整体结构紧凑，安装脚的布局保证整机放置的稳定性，进出口的方位设计兼顾管路连接的便利性，各部件的连接位置预留合理的装配间隙，符合实际生产加工的工艺要求，完整还原了气动隔膜泵依靠气压驱动隔膜往复运动实现流体输送的结构原理，可用于产品结构展示、工作原理演示、教学培训等场景。
