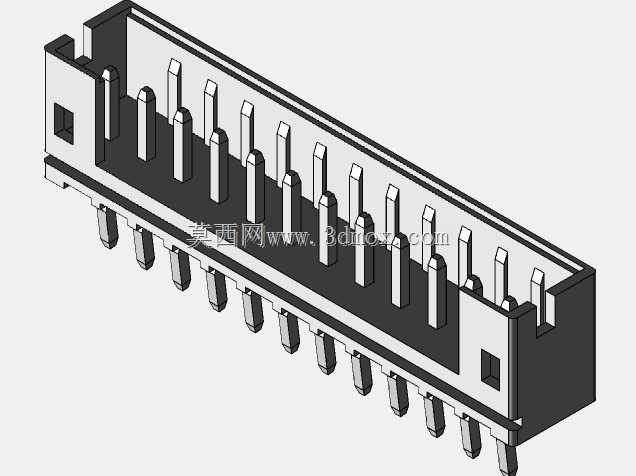

12针2mm间距单排直插PCB连接器结构

项目分类:通用五金配件 发布时间:2025-02-09 ID:925155
  • 12针2mm间距单排直插PCB连接器结构

  在消费电子、工业控制板卡、小型电源模块的板间连接场景里,这类单排直插针座是应用频次极高的板端互连部件,主要承担PCB板与对应压接式塑壳线束之间的信号、小电流传输功能,很多低压控制回路、传感器信号引出、板对板堆叠连接的位置都会用到同规格的互连器件。这款针座采用2mm标准触点间距,单排共设置12个接触插针,安装方式为垂直PCB板面直插,插针穿过PCB对应过孔后通过波峰焊或手工焊接完成固定,焊接后针座主体与PCB板面保持垂直,能够为外侧对接的塑壳连接器提供稳定的插接导向与触点保持力。从结构设计逻辑来看,针座主体采用耐高温绝缘塑壳作为基座,所有金属插针通过嵌件注塑的方式固定在塑壳内部,插针分为两个功能段:位于塑壳内侧、朝向PCB的一段是焊接引脚,引脚长度与直径匹配常规1.6mm板厚的通孔焊盘设计,引脚末端做了轻微倒角处理,方便插件工序中顺利穿过PCB过孔,减少插件工位的卡滞问题;位于塑壳外侧、朝向对接端的一段是接触插针,插针的截面尺寸与配套压接式PH200系列塑壳的端子夹持力匹配,保证对接后接触电阻稳定,不会因为设备运输、运行过程中的振动出现瞬断问题。

  塑壳两端设置了导向与防呆结构,一端的方形凸台与配套塑壳的凹槽对应,能够避免反向插接导致的线路接反问题,同时塑壳的侧壁高度做了针对性设计,对接时塑壳可以完全包覆插针接触段,既可以避免人手触碰带电触点造成短路,也能在多尘、有轻微飞溅的工业环境下减少触点被污染物覆盖的概率,降低接触不良的失效风险。安装边界方面,这款针座在PCB上占用的横向长度由12个2mm间距的触点决定,加上两端的导向结构余量,横向安装尺寸需要预留足够的避让空间,塑壳本体的宽度方向不会超过相邻焊盘的安全间距,垂直板面方向的高度满足常规板间堆叠的间隙要求,不会和板上其他高度较低的贴片器件产生干涉。

  在实际选型应用中,这类针座通常和配套的压接端子、塑壳配套使用,压接端子端接22-26AWG的电子线后装入塑壳,即可和板端针座完成快速插拔,相比直接焊接引线的方式,这种连接器方案能够大幅提升整机装配、后期维护的效率,不需要对每根引线进行单独焊接,拆装时只需要拔出塑壳即可完成板卡分离。建模过程中需要重点关注插针的位置度公差,每个插针的中心距偏差需要控制在0.05mm以内,否则会出现对接时插针顶弯、无法插入塑壳的问题;塑壳的嵌件注塑位置需要保证插针的垂直度,插针相对塑壳安装面的垂直度偏差不能超过0.1mm,否则焊接后插针倾斜会导致对接困难。

  另外塑壳的焊接面需要做平整处理,和PCB板面贴合后不能出现超过0.1mm的缝隙,避免波峰焊时焊锡顺着缝隙爬到接触插针端,影响后续的对接接触性能。在工业控制板卡的应用场景里,这类连接器通常用于IO信号的引出,每个触点的额定载流量能够满足小信号传输的要求,接触电阻在毫欧级,长期运行下的温升不会超过标准要求;在小型消费电源产品中,这类连接器也可用于低压侧的输出连接,通过合理的引脚分配,兼顾信号反馈与低压直流输出的连接需求。设计时还需要考虑塑壳的耐温性能,因为针座需要过波峰焊,塑壳材质需要满足260摄氏度峰值温度下的耐温要求,不会出现高温变形、插针移位的问题;金属插针采用铜合金基材表面镀锡处理,既保证良好的导电性能,也能提升焊接性能与抗氧化能力,长期存储或使用后不会出现氧化导致的焊接不良、接触电阻变大的问题。
