回转窑辅助传动装置结构设计方案

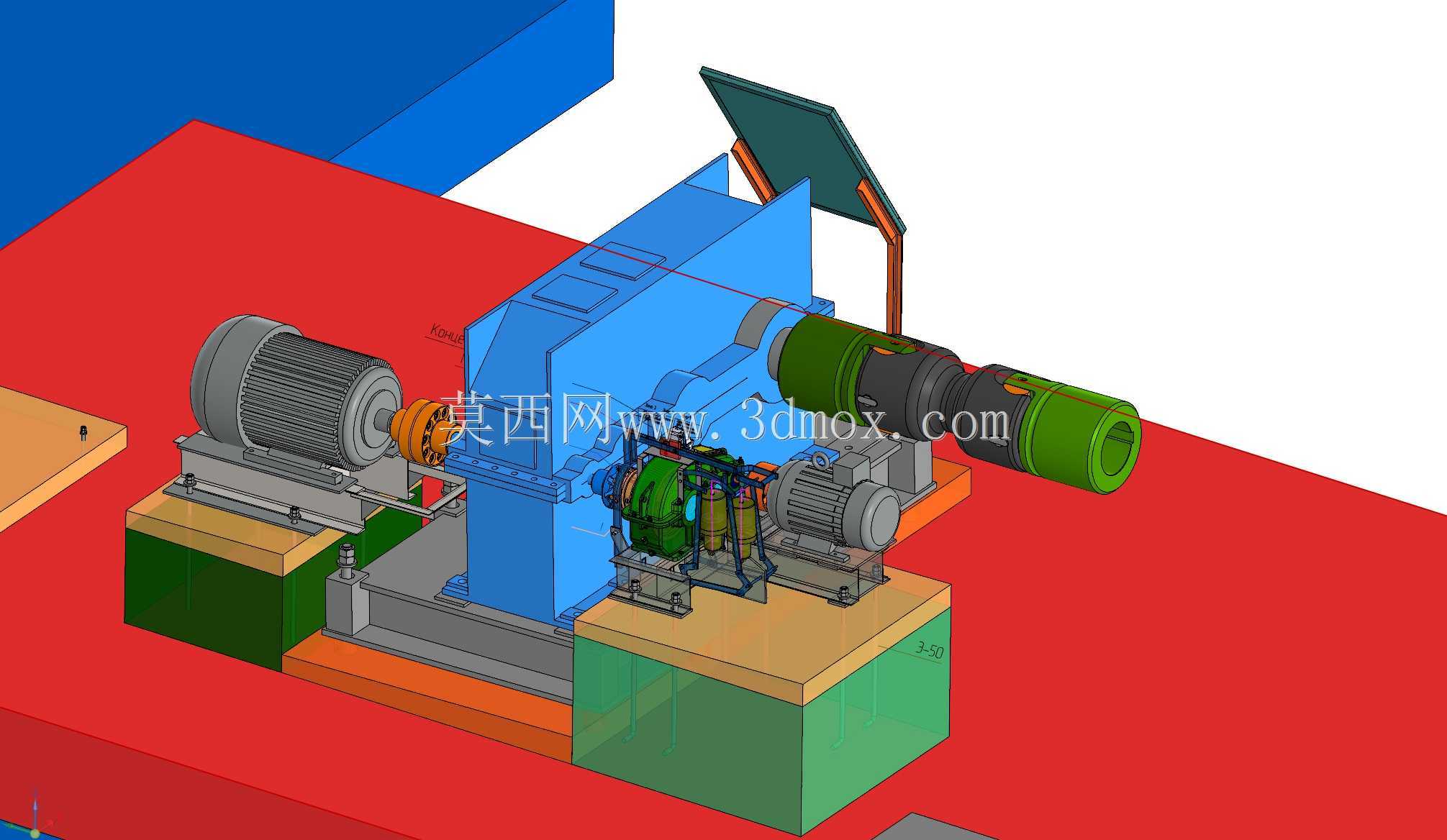

　　在冶金、建材、化工等行业的回转窑生产线中，辅助传动装置是保障核心窑体稳定运行、应对突发工况的关键配套组件，这套结构方案针对传统回转窑驱动系统在启停、检修、故障应急场景下的操作痛点做了针对性优化，完全适配现有主流规格回转窑的安装接口。整套装置的核心功能围绕窑体轴向驱动的可控离合展开，区别于常规传动系统的固定连接形式，这套结构搭载了可手动操作、也可远程触发的凸轮耦合连接机构，能在不同旋转方向下自动切换工作状态：当窑体沿熔融物料出料方向旋转时，凸轮离合器会自动进入打滑卸荷状态，避免窑内结块、物料偏载带来的附加冲击载荷直接传递到驱动端，保护电机、减速箱核心部件不受瞬时过载损伤；当需要反向盘车、应急驱动或者检修对位时，凸轮结构会自动锁止，实现驱动端与窑体的刚性牢固连接，不会出现打滑、传动间隙过大的问题，保障低速大扭矩输出的可靠性。

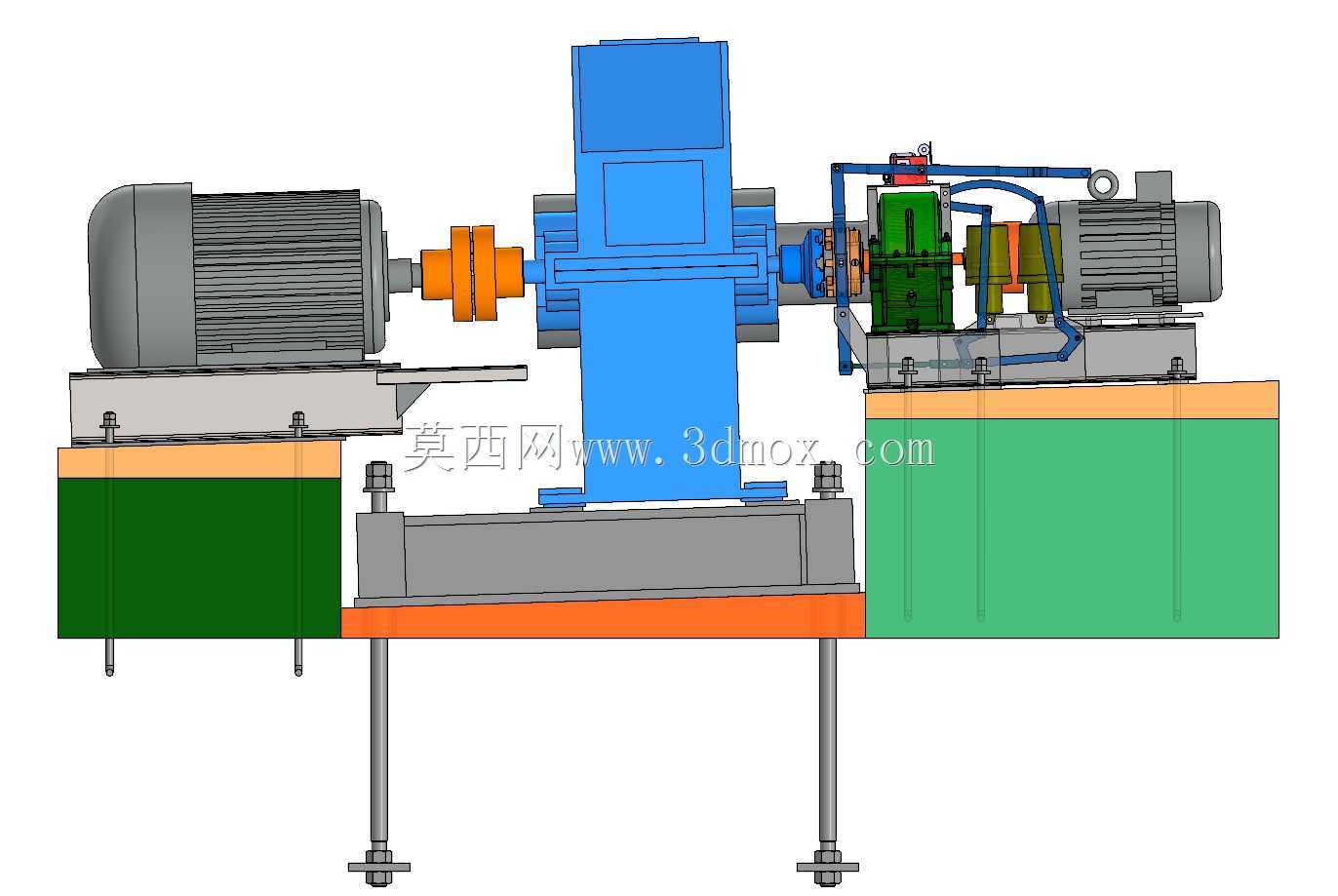

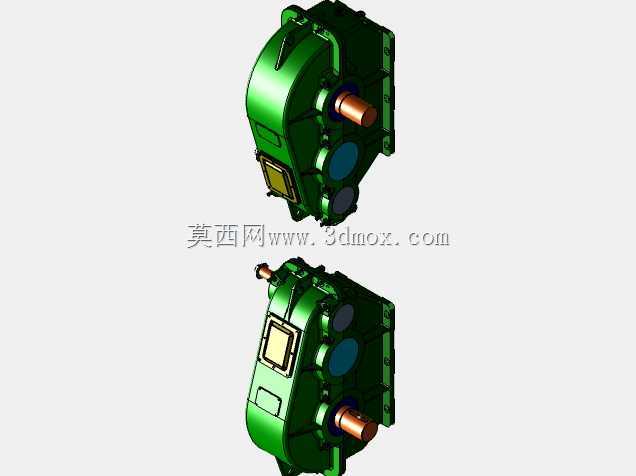

　　耦合机构的断开与接合除了手动操作位之外，还预留了电液液压锻造远程控制接口，操作人员可以在中控室完成离合动作，不需要到高温、高粉尘的窑体周边现场操作，大幅降低运维作业的安全风险。从设计思路上看，整套结构采用模块化分体布局，驱动电机、减速箱体、凸轮耦合单元、输出连接端分别做独立安装基座设计，每个单元都设置了定位销孔与可调式安装腰型孔，既可以在车间预装完成整体吊装，也可以根据现场安装空间的实际限制分单元就位调整，不需要对现有回转窑的基础底座做大规模改造。

　　安装边界方面，整套装置的横向安装尺寸适配直径2.5米到4.8米规格回转窑的辅助传动安装位，基座高度预留了150mm的调整垫铁安装空间，输出轴端的连接法兰采用通用型止口设计，能直接匹配多数现役回转窑的辅助传动输入轴接口，不需要额外加工过渡连接套。考虑到回转窑作业现场普遍存在高温、多粉尘、振动大的工况，所有转动配合面都设计了双层密封结构，外侧采用防尘迷宫密封，内侧采用耐温橡胶油封，能阻挡窑体辐射热带来的密封件老化问题，也能避免粉尘进入轴承、凸轮配合面造成异常磨损。凸轮耦合单元的核心摩擦副采用渗碳淬火处理，表面硬度达到HRC58-62，能承受短时3倍额定扭矩的冲击载荷，不会出现咬合、打滑失效的问题。

　　驱动端的电机安装座设置了横向调节丝杠，在现场安装或者后期更换皮带、联轴器的时候，可以通过丝杠调整电机位置，不需要撬动重型电机就能完成传动件的张紧与对中调整，大幅降低后期运维的作业强度。整套结构的受力路径经过反复优化，所有载荷最终通过一体化铸造的箱型基座传递到混凝土基础上，不会让连接螺栓承受额外的剪切载荷，保障长期运行下的安装精度不发生偏移。在应急工况下，比如主驱动系统突发故障断电，这套辅助传动装置可以快速接入应急电源，通过凸轮耦合机构的刚性连接带动窑体低速转动，避免窑内高温物料长时间静止造成窑体弯曲变形，把故障带来的设备损伤降到最低。日常检修需要对窑内耐火砖、扬料板做维护更换时，也可以通过手动操作离合机构，实现小角度的窑体对位调整，对位精度可以控制在±0.5度以内，满足检修作业的精准定位需求。
