MOSO 75W电源驱动模块三维结构设计

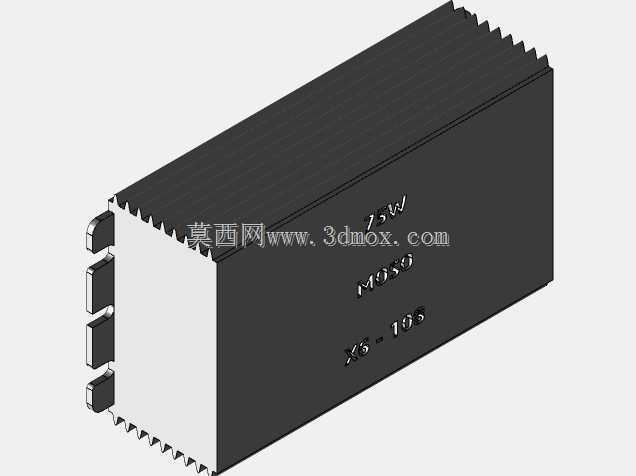

　　这款75W功率等级的MOSO电源驱动模块，在工业控制、商用照明、小型机电设备的供电链路里属于核心转换部件，日常选型中经常会碰到安装空间受限、散热条件不足、接线端干涉的问题，建模时特意把这些现场实际碰到的问题都融入了结构细节里。先从安装边界说起，模块整体采用长方体封闭式壳体，侧边预留的插片式接线端突出壳体基准面的尺寸做了严格控制，避免在密集排布的电控柜内和相邻元器件产生接线干涉，壳体两侧的散热齿不是装饰性结构，齿高、齿间距都匹配自然对流散热的气流路径，75W持续负载下，壳体表面温升能控制在元器件允许的工作范围内，不需要额外加装散热风扇，减少了设备内部的故障点。

　　从实际应用场景来看，这类驱动模块常被用在户外LED照明供电、小型工业传感器集群供电、工控板卡辅助供电等场景，所以壳体的边角做了小圆弧过渡，没有尖锐的冲压毛刺结构，装配时不会划伤操作人员的手部，也不会割破相邻的线材绝缘层。接线端的排布采用单侧集中布局，现场接线时不需要在模块多个方向预留操作空间，能有效压缩电控箱内的安装占位，模块底部预留的安装固定位，既支持导轨卡扣安装，也支持螺丝直接固定在安装板上，适配不同的装配场景需求。

　　设计思路上没有做多余的异形结构，整个壳体采用上下扣合的装配方式，接缝处做了错位止口，既能阻挡日常环境中的灰尘进入壳体内部，也能在一定程度上防止凝露顺着接缝流进电路板区域。壳体表面的标识区域做了微凹的平面，方便后续丝印型号、功率参数、接线定义，不会因为长期摩擦导致标识模糊不清。建模时把内部元器件的占位空间都做了预留，功率器件的安装位置刚好对应壳体散热齿的根部，能把工作产生的热量直接传导到壳体散热结构上，避免热量在壳体内部积聚，延长内部电解电容、功率半导体的使用寿命。

　　再说到尺寸配合的细节，接线插片的厚度、间距都符合通用接插件的适配标准，不需要定制特殊的接线端子，现场维护更换时能直接采购标准配件完成替换，降低后期运维的成本。模块整体的长宽高比例经过优化，在满足内部元器件排布、安规爬电距离要求的前提下，尽可能压缩了整体体积，对比同功率等级的老式驱动模块，体积缩小了近两成，在紧凑型电控设备里能腾出更多空间给其他功能部件。散热齿的排布方向顺着模块长度方向延伸，不管是水平安装还是垂直安装，都能形成顺畅的自然对流风道，不会因为安装方向改变导致散热效率大幅下降。

　　实际选型使用时，需要注意模块周围预留至少3mm的散热间隙，不要紧贴其他发热量大的元器件安装，接线时要确认插片插接到位，避免接触不良导致的接插件发热问题。这款模型还原了实物的所有装配细节，包括壳体的扣合结构、接线端的突出尺寸、散热齿的具体参数、安装孔位的位置与大小，在做设备整体装配校验时，可以直接导入模型做干涉检查，提前发现布局上的问题，避免实际加工装配时才发现元器件碰撞、接线空间不足的问题，减少样机调试阶段的改模次数，缩短整个设备的开发周期。
