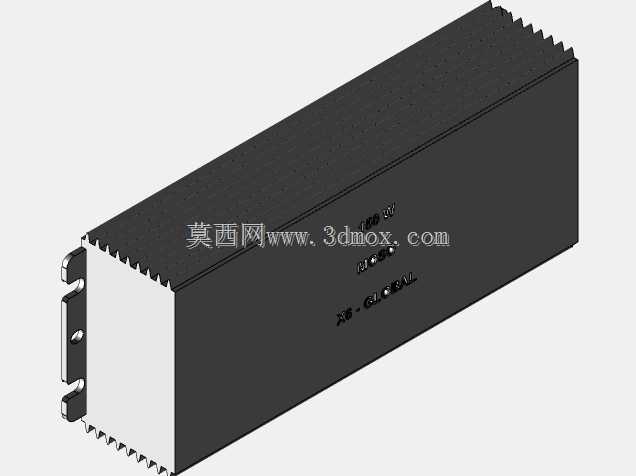

MOSO X6-150W Global工业电源驱动结构

　　这款150W规格的工业级电源驱动，是面向工业自动化设备、户外亮化工程、商用显示终端等场景开发的供电转换单元，核心作用是将输入的交流市电转换为稳定的低压直流输出，为后端的LED负载、工控传感模块、小型控制板卡提供持续可靠的电力供给。从结构设计来看，整体采用长条形封闭金属壳体方案，壳体主体选用拉伸铝型材作为基材，表面做黑色哑光氧化处理，既可以提升壳体的耐磨抗腐蚀性能，也能在长期运行过程中通过铝型材的高导热特性，将内部功率器件产生的热量快速传导到壳体表面，配合壳体上下边缘冲压成型的锯齿状散热鳍片结构，在不额外增加独立散热风扇的前提下，扩大壳体与空气的接触换热面积，实现自然对流散热，避免密闭壳体内热量累积造成功率器件降额、寿命缩短的问题。壳体的一端设置了一体化的金属安装挂耳，挂耳上预留了两个标准的圆形安装孔，安装孔的位置公差按照工业设备通用安装规范设计，可以直接适配标准DIN导轨卡扣或者面板螺丝固定的安装需求，安装时不需要额外制作转接支架，能够直接嵌入到设备机柜的预留安装槽内，或者固定在设备侧壁的安装平面上。壳体的端面采用镀锌钢板端盖封边，端盖与铝型材壳体之间通过卡扣加定位槽的方式配合，装配时不需要额外打胶固定，既可以保证壳体的整体防护等级，也能在后期维护时快速拆卸端盖，对内部的电路板、接线端子进行检修更换。

　　从安装边界尺寸来看，整体长宽高比例适配多数工业设备的预留电源安装仓尺寸，壳体的边角做了小半径倒角处理，安装过程中不会划伤操作人员或者周边的线缆，壳体表面的丝印标识清晰标注了输入输出参数、接线定义、安全警示符号，接线时可以直接对照标识完成线路连接，不需要额外查阅纸质说明书。在功能设计层面，这款电源驱动内置了过流保护、过压保护、过温保护、短路保护多重防护电路，当后端负载出现异常短路、输出电流超过额定阈值、输入电压波动超出允许范围、壳体内温度超过安全临界值时，电路会自动切断输出，避免故障扩大烧毁后端负载或者电源本身，故障排除后可以自动恢复输出，不需要人工手动复位，适配无人值守的工业运行场景。内部的电路板采用灌封工艺处理吗？

　　不，这款结构是预留了灌封槽位，针对高湿、高粉尘的特殊应用场景，可以在生产环节选择性进行环氧树脂灌封，进一步提升防护等级，满足户外淋雨、多粉尘车间的使用需求。接线端子部分采用插拔式接线座设计，输入输出端子做了明确的防呆区分，不同电压等级的端子间距满足电气安全爬电距离要求，避免接线错误或者积尘造成的拉弧短路问题。在三维建模过程中，这个结构完整还原了铝型材壳体的拉伸截面特征、散热齿的齿形尺寸公差、安装挂耳的孔位坐标、端盖的卡扣配合尺寸，所有配合面的公差都按照实际冲压、型材加工的工艺精度设置，建模时没有做过度的工艺简化，壳体表面的丝印标识、边缘的冲压毛刺让位结构、安装孔的倒角细节都做了1:1还原，能够直接用于设备装配的干涉检查、安装模拟，也可以作为同类型电源产品结构设计的参考样本，帮助结构工程师快速评估电源单元在整机设备内的安装空间、散热路径规划、接线操作空间预留是否合理。

　　很多工程师在做整机结构设计时，往往会忽略电源模块的散热空间预留，只是简单按照电源的外形尺寸预留安装位，没有考虑到电源壳体表面的散热鳍片需要预留足够的空气对流空间，这款模型完整还原了散热齿的凸起高度，在做装配模拟时可以直接检查周边结构件是否会遮挡散热风道，避免后期样机测试时出现电源过热降额的问题。另外安装挂耳的孔位尺寸是按照工业通用标准设计的，建模时可以直接调用这个孔位坐标来设计设备上的安装柱位置，不需要反复核对实物尺寸，减少设计阶段的重复测绘工作量。端盖部分的卡扣结构也做了完整还原，在做整机维护性设计时，可以模拟端盖拆卸的操作空间，检查周边是否有结构件遮挡导致端盖无法顺利拆卸，提升后期设备维护的便捷性。
