MOSO200W电源驱动变压器结构设计

　　在工业照明、户外亮化、大功率LED设备配套的电源系统里，这类200W等级的驱动变压器是整个供电链路里的核心转换部件，承担着把输入侧的交流市电转换为负载适配的稳定直流输出的核心作用，实际选型和结构设计阶段，需要兼顾散热效率、安装适配性、电磁屏蔽性能多个维度的要求，不能只看电气参数就直接套用。从实际工程应用场景来看，这类驱动变压器常被用在户外大功率投光灯、工业厂房照明模组、大型显示屏供电单元、商用照明系统里，安装位置多在灯具壳体内部、设备电气仓的预留安装位，部分场景下还会被安装在狭窄的设备走线槽旁，这就对产品的外形边界、安装固定结构提出了很明确的约束。

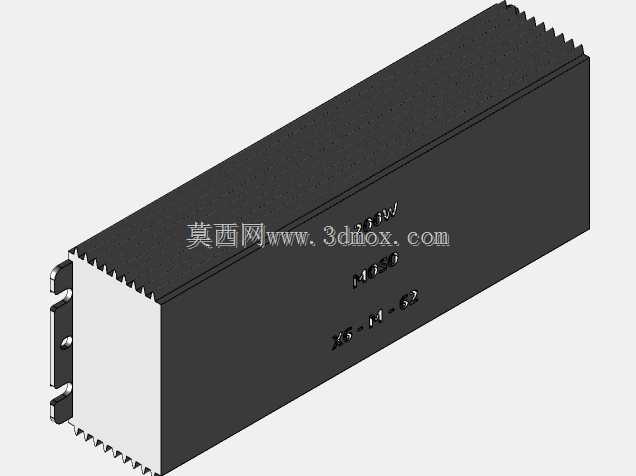

　　从结构设计思路上看，这款产品采用了长条形的长方体壳体布局，壳体主体采用磨砂质感的金属材质，一方面是利用金属壳体的导热特性，把内部绕组、功率器件工作产生的热量快速传导到壳体表面，壳体顶面做了细密的锯齿状散热齿结构，不需要额外加装散热风扇，依靠自然对流就能把200W功率负载下产生的温升控制在合理区间，避免长期高温工作导致内部绝缘层老化、功率器件性能衰减；另一方面金属壳体可以形成完整的电磁屏蔽层，阻隔内部功率转换过程中产生的电磁干扰向外辐射，避免对周边的弱电控制模块、通讯信号造成干扰，同时也能阻挡外部环境的粉尘、潮气侵入壳体内部，适配户外、工业车间这类相对复杂的使用环境。

　　在安装边界的设计上，产品的其中一个端面设置了多组突出的接插固定端子，端子采用阶梯式排布，不同端子对应不同的输入、输出接线定义，安装时不需要额外做复杂的接线转接，直接和设备端的对应接插件对插即可完成电气连接，同时端子旁的卡扣结构可以在接插完成后实现机械锁止，避免设备运输、运行过程中出现震动导致接插件松脱的问题。壳体的整体长宽高比例经过了多轮优化，在容纳下200W功率对应的绕组、整流电路、滤波器件、保护电路的前提下，尽可能压缩了厚度方向的尺寸，让产品可以适配厚度有限的超薄型灯具、紧凑型设备电气仓的安装空间，壳体的边角做了小弧度的倒角处理，既可以避免安装过程中尖锐边角划伤操作人员、破坏设备内部的线材绝缘层，也能减少壳体应力集中的问题，提升壳体的结构强度，在受到一定程度的挤压、碰撞时不容易出现变形开裂。

　　从功能特性的角度看，这类驱动变压器在设计时就考虑了长时间连续工作的可靠性，内部的绕组采用了分层绕制的结构，初次级绕组之间设置了足够的绝缘隔离距离，满足电气安全规范里的耐压、绝缘电阻要求，内置的过流、过压、过热保护电路，可以在输出侧短路、输入电压异常、壳体温度超阈值的时候自动切断输出，避免故障扩大导致后端负载烧毁，甚至引发安全隐患。实际做三维建模的时候，需要重点还原壳体表面的散热齿尺寸、接插端子的位置和外形尺寸、壳体上的标识刻印位置，这些细节直接关系到后续做设备装配干涉检查的时候能不能得到准确的结果——很多新手工程师在做配套设备结构设计的时候，容易忽略散热齿的突出高度、接插件插装之后的预留空间，导致实际装配的时候出现变压器装不进去、接插件和周边结构件干涉、散热通道被挡住导致温升超标的问题。另外在做安装位匹配的时候，还要注意这类长条形壳体的安装固定点通常设置在壳体底部或者两端，建模时要准确还原固定孔的位置、孔径、孔深参数，避免后续加工安装支架的时候出现孔位对不上的问题。在实际选型适配的时候，还要结合使用场景的环境温度、安装空间的通风条件，预留足够的功率余量，不要让变压器长期满负载运行在密闭的空间里，哪怕壳体本身的散热设计做的足够好，长期密闭环境下的热量累积还是会加速内部元器件的老化，缩短产品的实际使用寿命。
