VOR2142B8双通道常开光耦固态继电器

　　这款SMD-8封装的双通道常开光隔离固态继电器，在工业控制板卡、低压信号切换回路、测试测量设备的信号通断模块中应用十分广泛，区别于传统电磁式继电器，它依靠光信号实现输入输出侧的完全电气隔离，不存在机械触点的弹跳、磨损问题，在需要频繁通断小功率信号、对回路抗干扰要求较高的场景下，使用寿命和响应速度都有明显优势。从实际选型使用的角度看，这类器件常被布置在PCB板的信号输入输出端口位置，用来切断前后级电路之间的地环路干扰，避免前端弱电控制回路被后端负载侧的浪涌、共模电压击穿损坏，在工业PLC的IO扩展模块、智能家居的弱电控制板、医疗设备的信号隔离回路里都能见到同类型器件的应用。

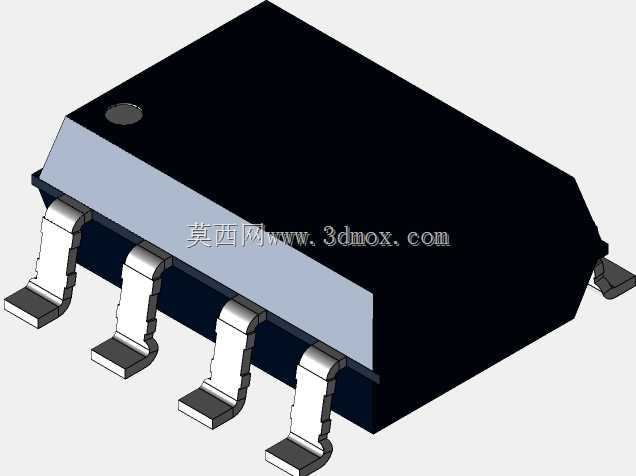

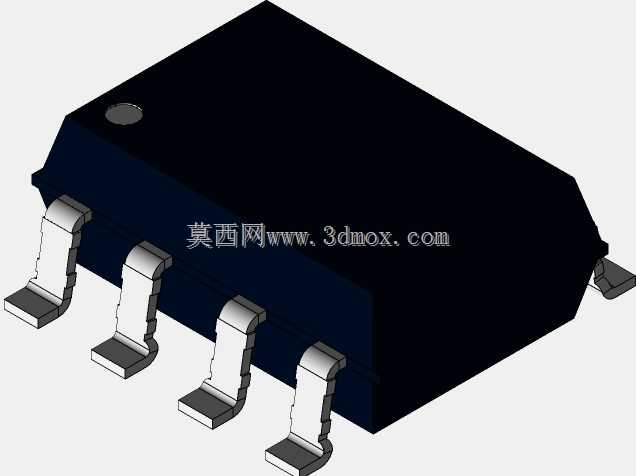

　　设计这款三维模型的时候，首先要还原的就是SMD-8表贴封装的真实安装边界，引脚的共面度是建模时需要重点把控的参数——表贴器件的引脚如果共面度偏差超过0.1mm，在回流焊过程中就容易出现虚焊、立碑的工艺问题，所以建模时每一个鸥翼型引脚的弯折角度、引脚末端的焊盘接触平面都严格参照器件实际的封装尺寸绘制，引脚之间的间距严格保持标准SMD封装的2.54mm节距，确保导出的模型导入PCB设计软件时，能和封装库的焊盘位置完全匹配，不会出现干涉、对位不准的问题。器件本体的塑封外壳部分，建模时还原了顶部的极性标识圆点，这个细节在实际生产装配中十分重要，SMT贴片时设备会通过识别这个圆点来确认器件的贴装方向，避免出现反向贴装导致的整板功能报废，本体的边角倒角、塑封表面的细微拔模斜度也都做了还原，不是简单的直角方块，更贴近真实器件的外观质感。

　　从功能特性上看，双通道的结构意味着单颗器件可以独立控制两路完全隔离的信号回路，相比单通道器件能有效节省PCB板的占用面积，常开型的输出特性也符合绝大多数控制回路的安全设计要求——即输入侧无驱动信号时，输出回路保持断开状态，避免设备上电初始状态出现误触发。光隔离的结构设计让输入侧仅需要毫安级的驱动电流就能控制输出侧的通断，输入输出之间的隔离耐压可以满足常规工业场景下的抗干扰要求，不需要额外添加隔离电路就能直接和MCU的IO引脚连接，简化了外围电路的设计复杂度。

　　建模过程中对器件的整体高度也做了精准控制，SMD-8封装的这类光耦固态继电器本体高度通常在3mm左右，这个尺寸参数直接影响PCB板组装完成后和外壳之间的安全间隙，如果模型高度和实物存在偏差，结构设计时就可能出现外壳和器件干涉、装配后外壳压坏器件的问题。引脚的厚度、弯折处的圆角处理也都按照实际冲压引脚的工艺特征还原，没有做尖锐的直角处理，更符合真实器件的成型特征，在做结构干涉检查、装配仿真的时候，模型的参考价值更高。对于做整机结构设计、PCB布局的工程师来说，精准的三维模型可以提前在软件里完成器件布局的校验，确认器件和周边接插件、结构件之间的安全距离，避免打样后才发现空间干涉的问题，减少反复改板的成本。
