角装M3规格PCB板焊接接线端子结构

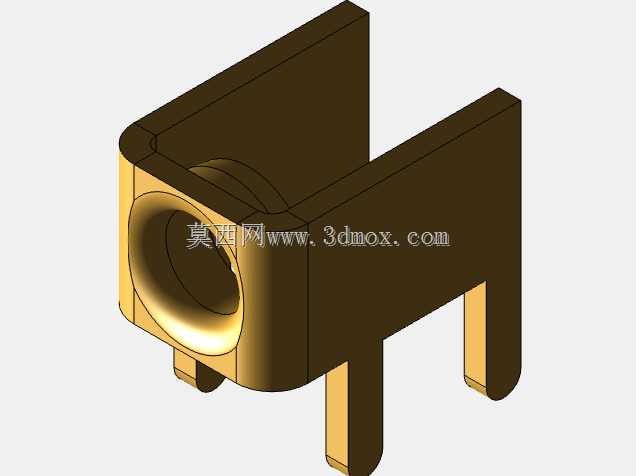

　　在工业控制板卡、消费电子电源模块、小型化电力采样装置的PCB布局环节，板载焊接式接线端子的选型往往直接决定整板的装配效率与长期导通可靠性，这款角装布局的M3规格PCB焊接端子，正是针对板边局促安装空间设计的导通连接件。不同于常规直插式直立接线端子占用板上纵向空间的设计，这款端子采用L型弯折主体结构，将接线螺孔的轴线方向与PCB板面平行设置，当端子焊接在PCB板角位置时，外接导线的接入方向可顺着板边延伸，不会在板卡上方形成凸起的接线结构，能有效适配薄型壳体、插框式机箱的内部安装边界，避免端子与壳体上盖、相邻插卡部件产生结构干涉。

　　从实际功能层面看，这款端子的核心作用是实现PCB板载线路与外部导线的可靠电气连接，M3规格的接线螺孔可匹配标准M3锁紧螺丝，能够锁紧线径0.5-2.5平方毫米的单股或多股铜导线，导通接触部位采用加厚铜质基材，接触电阻低，可承载持续10A以内的工作电流，满足低压信号传输、小功率电源回路的连接需求。端子的两个焊接插脚采用对称分布设计，插脚截面尺寸适配标准1.6mm厚度PCB的0.8mm孔径焊盘，插脚根部设置有限位凸台，当插脚穿过PCB焊盘时，凸台端面可贴合PCB板面，控制波峰焊或手工焊接时端子的插入深度，避免端子主体过度贴板导致焊接缝隙不足、焊锡爬锡高度不够的问题，同时也能在焊接前的贴片、插件工序中实现端子的预固定，减少过炉时的端子偏移量。

　　设计这款端子的三维结构时，首先要明确PCB安装边界的约束条件：端子主体的U型包覆结构需要完全覆盖接线螺孔的受力区域，当螺丝锁紧导线时，U型侧壁可承受螺丝的压紧力，避免长期受力导致端子主体变形、接线松动；主体外侧的圆角过渡并非单纯的外观处理，而是为了避免在PCB装配过程中尖锐边角划伤操作人员、刮破相邻导线的绝缘层，同时也能在端子注塑或冲压成型时减少应力集中，提升零件的结构强度。端子的焊接插脚长度设置为3.2mm，穿过1.6mm厚度PCB后，露出焊盘的长度为1.6mm，恰好符合波峰焊工艺对插脚露出长度的要求，既不会因为插脚过长导致焊锡搭桥、相邻焊盘短路，也不会因为插脚过短导致焊锡浸润不足、焊接强度不够。在实际选型应用中，这类角装焊接端子常被布置在PCB的四个边角位置，用于电源输入、信号输出、接地回路的外接连接，相比螺丝固定的接线端子，它不需要额外在PCB上开设固定孔，仅靠两个焊盘即可完成机械固定与电气连接，能节省宝贵的PCB板面空间；相比直立式接线端子，它的接线方向平行于板面，在板卡插入机箱导轨后，操作人员可顺着机箱侧面的接线窗口完成导线锁紧操作，不需要在机箱上方预留额外的接线操作空间，能有效缩小整台设备的外形尺寸。

　　建模过程中需要重点关注几个配合尺寸的公差控制：接线螺孔的同轴度要控制在0.05mm以内，避免螺丝拧入时出现卡滞、滑牙问题；两个焊接插脚的中心距公差要控制在±0.08mm以内，确保插脚能顺利穿过PCB焊盘，不会出现插脚偏位导致无法插件的问题；端子主体底部与PCB板面的贴合面平面度要控制在0.1mm以内，保证焊接时端子与板面贴合平整，过炉后不会出现端子倾斜、焊盘受力不均的问题。此外，端子的导电接触面做了局部增厚处理，在螺丝压紧导线的位置，接触厚度比主体侧壁厚0.5mm，可承受多次螺丝锁紧、松开的操作，不会因为反复受力导致接触部位凹陷、接触压力下降，能满足设备生产、调试、维护过程中多次接线的使用需求。
