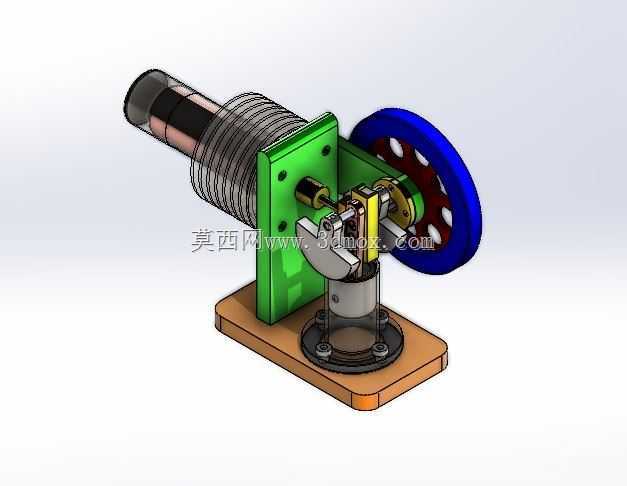

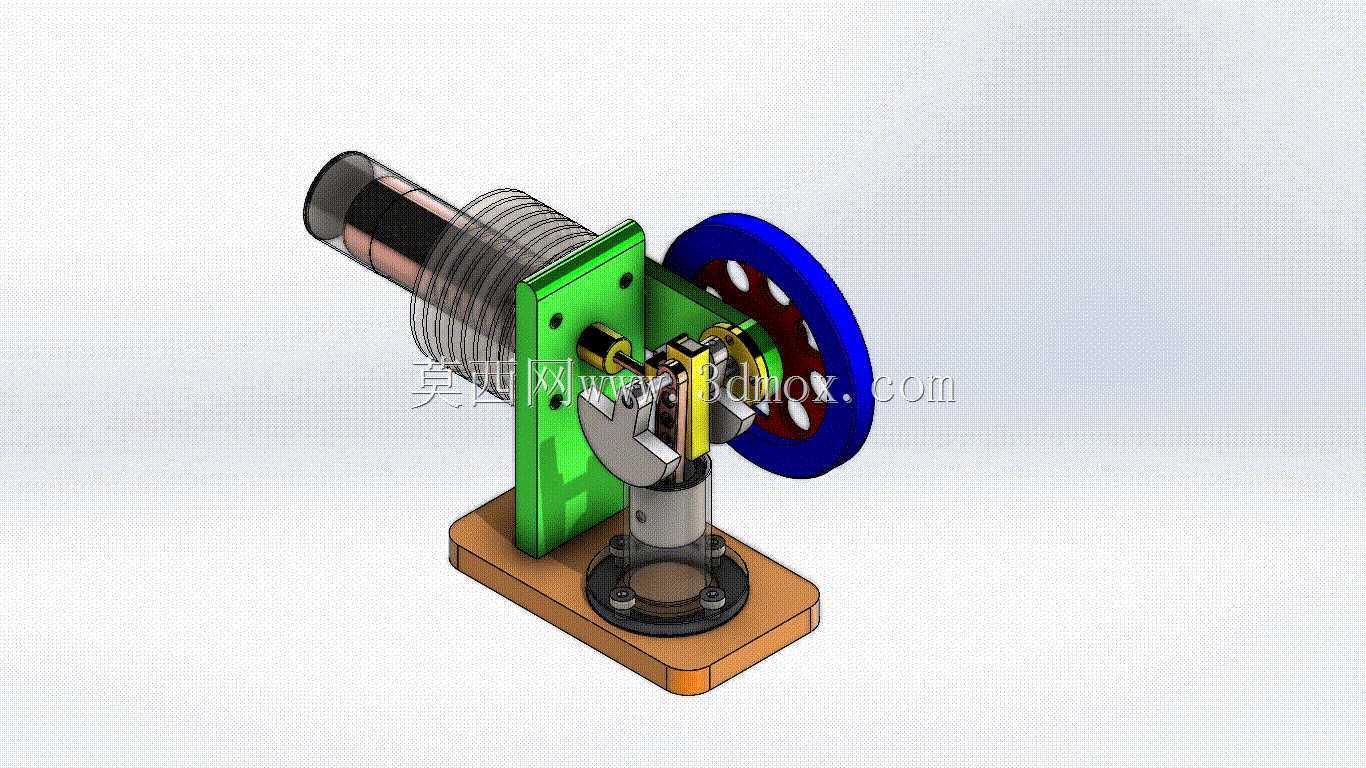

斯特林发动机结构设计三维数模

　　这款外燃式热机的结构设计，核心围绕闭式循环工质的受热膨胀、遇冷收缩特性完成动力输出，整套结构没有传统内燃机的爆震做功环节，运行过程的振动与噪音水平远低于同功率等级的内燃动力装置，在低品位热能回收、小型分布式动力供给、教学演示场景中有着不可替代的应用价值。从结构布局来看，整套装置采用卧式布置方案，底部为一体化成型的安装基座，基座上预留了四个沉头安装孔位，可直接通过螺栓固定在实验台架或者配套设备的安装平面上，安装面的平面度公差控制在0.1mm以内，避免装配后出现缸体偏斜导致的运动卡滞问题。

　　动力输出端配置了大直径轮辐式飞轮，飞轮的轮缘位置做了加厚处理，通过合理分配转动惯量，抵消活塞往复运动过程中的转速波动，保证输出轴的转动平顺性，飞轮与曲轴之间采用平键连接，传递扭矩的同时方便后期拆装维护。置换气缸与动力气缸呈垂直交错布置，置换气缸外侧缠绕了密集的散热鳍片，用来快速带走冷端工质的热量，维持冷热端的稳定温差，这也是斯特林发动机能够持续循环做功的核心前提——只有保证冷端与热端的温差维持在合理区间，闭式循环内的工质才能完成规律的膨胀与收缩过程，推动动力活塞输出持续扭矩。传动部分采用经典的曲柄连杆机构，置换活塞与动力活塞的连杆通过相位差90度的曲柄销连接，精准匹配两个活塞的运动时序，保证工质在冷热腔之间的流动节奏与膨胀、压缩行程完全契合，避免出现工质串流或者做功相位偏差导致的动力损耗。整套结构的运动副间隙经过反复校核，活塞与缸壁之间的配合间隙控制在0.02-0.03mm区间，既保证运动过程无卡滞，又能最大限度降低工质泄漏量，提升循环热效率。

　　在实际应用场景中，这类小尺寸斯特林发动机既可以作为高校工程热物理课程的教学演示教具，让学生直观理解外燃循环的做功原理，也可以搭配小型温差发电模块，利用工业余热、太阳能聚焦热量作为热源，为偏远区域的小型监测设备提供持续电力供给，部分低功率版本还可以作为趣味科普装置，展示热能向机械能转换的完整过程。设计过程中充分考虑了装配工艺性，所有零部件均采用常见的机械加工工艺即可完成制造，基座采用铝合金铣削成型兼顾轻量化与结构强度，缸体采用黄铜材质提升导热性能同时降低摩擦阻力，飞轮采用工程塑料注塑成型降低整体重量，连杆与曲轴采用不锈钢材质提升耐磨性能，整套装置的所有运动部件均做了倒角处理，避免装配过程中出现锐边划伤，同时也减少了应力集中风险。安装边界方面，整套装置的总宽度不超过150mm，总高度不超过120mm，基座的安装孔距为80mm*60mm，适配绝大多数标准实验台架的安装孔位，输出轴的轴径为6mm，可直接配套小型联轴器连接发电机、减速箱等负载，不需要额外做转接结构。结构设计上没有采用复杂的特殊零件，所有紧固件均为标准公制规格，后期维护更换配件的成本极低，同时整套结构的拆装流程简单，只需要拧下基座与支架的连接螺栓，即可完成内部传动部件的检查与维护，不需要专用工装工具。

　　在功能特性上，这款斯特林发动机只要热端温度达到120摄氏度以上即可启动运行，对热源的适应性极强，不管是明火加热、热水导热还是工业废热都可以驱动其运转，运行过程中不需要额外的配气机构、点火系统，结构可靠性远高于同功率的内燃机，只要冷热端温差稳定，就可以长时间持续运转，故障率极低。设计阶段针对运动干涉问题做了全行程仿真校验，曲轴转动全周范围内，连杆与缸体、支架之间的最小间隙保持在1mm以上，避免运行过程中出现部件碰撞，飞轮的动平衡精度控制在G2.5等级，高速运转时不会出现明显的振动传导到安装基座上。置换活塞的密封采用低摩擦阻力的聚四氟乙烯环，既保证密封性能，又不会因为摩擦阻力过大导致启动困难，冷端的散热鳍片间距经过优化，自然对流条件下即可维持足够的散热效率，不需要额外配置散热风扇即可保证持续运行的稳定性。
