单电机驱动入口叶片控制阻尼装置

项目分类:通用机械零部件 发布时间:2025-02-09 ID:925570
  • 单电机驱动入口叶片控制阻尼装置
  • 单电机驱动入口叶片控制阻尼装置

  在工业通风、流体输送管网系统中,入口导叶调节类装置的核心作用,是在风机、压缩机等动力设备的进气端,通过改变叶片角度调整进气旋流方向与通流面积,实现设备运行工况的精准匹配,相比传统的节流阀调节,这类入口叶片控制阻尼装置的调节能耗更低,工况适配范围更广,在大型暖通系统、工业除尘管网、工艺送风系统中都有广泛应用。

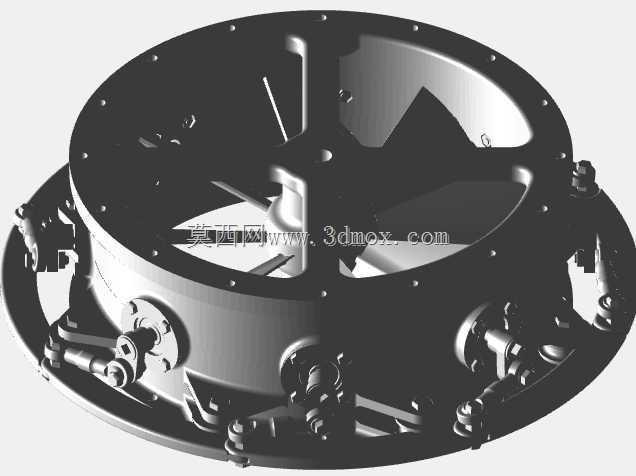

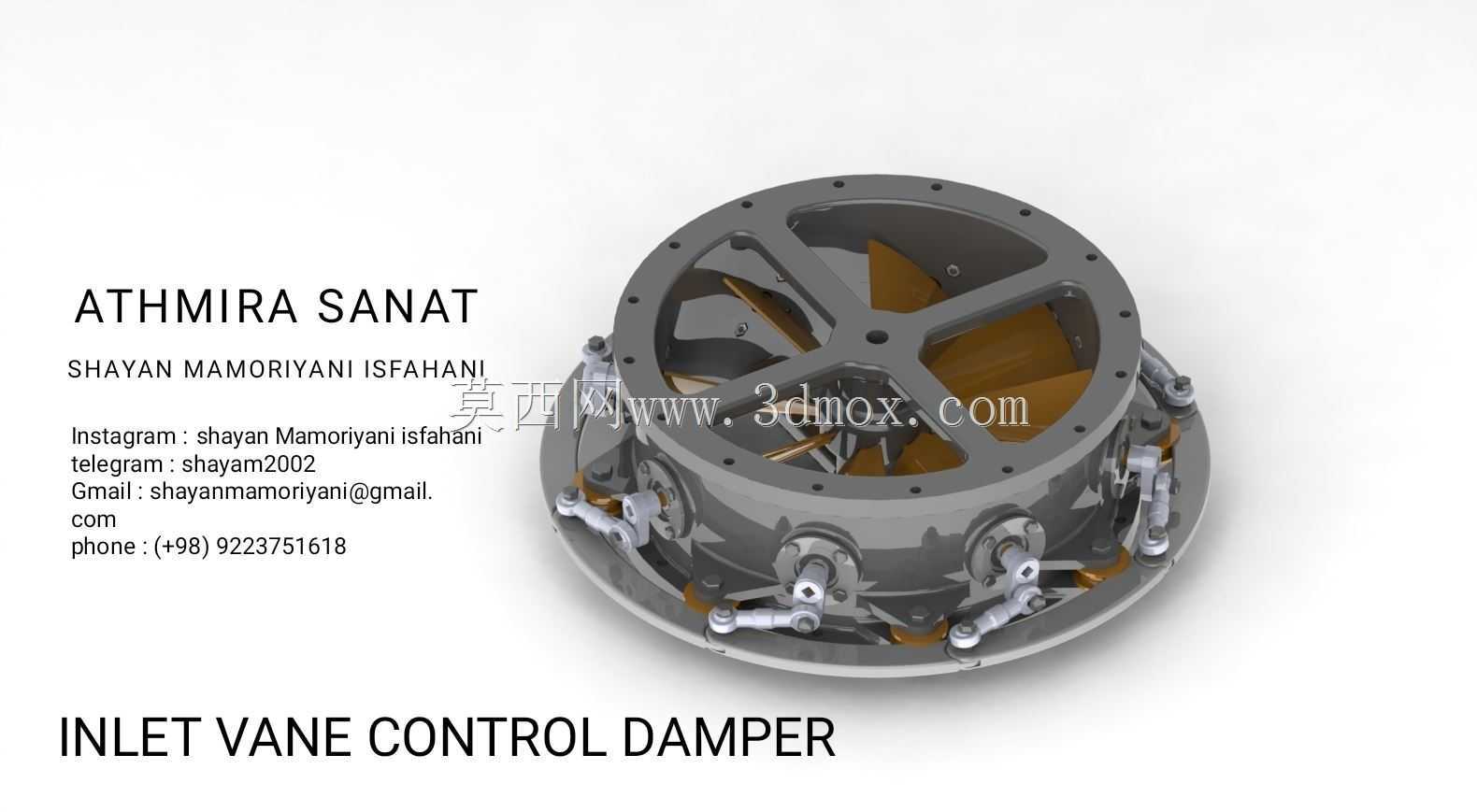

  这款单电机驱动的入口叶片控制阻尼器,整体采用圆形法兰式安装结构,外圈布置的均布安装孔可直接与管道法兰、设备入口端面对接,安装时需注意端面的平面度公差,避免法兰压紧后壳体变形卡滞叶片转动。从结构布局来看,装置核心的调节叶片沿圆周方向均匀布置在通流截面内,每片叶片的转轴端都通过独立的连杆机构与外圈的同步驱动环连接,这种多连杆同步驱动的设计,能保证所有叶片在调节过程中转动角度完全一致,避免出现叶片角度偏差导致的流场紊乱、局部阻力突增的问题。

  驱动端采用单电机输入的设计思路,相比多电机同步驱动的方案,单电机驱动不需要额外配置同步控制系统,整体结构更紧凑,故障点更少,后期维护时仅需对单个驱动单元进行检修即可。驱动单元的动力通过减速机构传递到同步驱动环,带动驱动环沿壳体圆周方向小角度转动,进而通过连杆带动所有叶片同步偏转,叶片角度调节范围覆盖0到90度,可实现从全闭到全开的全通流状态切换,调节过程中叶片的转动阻尼均匀,不会出现卡顿、跳变的情况。

  从结构细节设计来看,叶片与壳体之间的间隙控制是这类装置的设计重点,间隙过大会导致关闭状态下的泄漏量超标,无法满足关断要求,间隙过小则容易在热胀冷缩、积灰后出现叶片卡滞,这款装置在叶片边缘设置了柔性密封结构,在保证密封效果的同时,能适配一定的尺寸公差与工况形变,同时叶片采用翼型截面设计,相比平板式叶片,在调节过程中的流阻更小,气流经过叶片时的涡流损失更低,能有效降低装置运行时的气流噪声。

  壳体部分采用分段式装配结构,外圈的驱动机构腔体与内部通流腔体之间设置了密封隔层,避免输送介质中的粉尘、水汽进入驱动机构腔体,造成连杆铰接点磨损、卡滞,所有铰接位置都采用自润滑轴承,不需要频繁加注润滑脂,能适配长时间连续运行的工况需求。安装边界方面,装置的轴向尺寸紧凑,不会占用过长的管道安装空间,适配同公称直径的圆形管道安装,安装时需预留驱动单元的检修空间,保证后期维护时可以方便地拆装驱动电机、调整连杆间隙。

  在实际工况应用中,这类入口叶片控制阻尼器通常与后端的动力设备联动控制,根据系统的流量、压力参数实时调整叶片角度,在设备启动阶段可以将叶片调整到小开度状态,降低设备的启动负载,减少启动电流对电网的冲击,在正常运行阶段则根据系统需求调整开度,匹配最优的运行工况点,提升整个系统的运行效率。相比传统的挡板式调节结构,这种圆周布置的叶片调节结构,在调节过程中对气流的导向作用更明显,能有效改善动力设备入口的流场分布,降低设备的运行振动与噪声,延长设备叶轮的使用寿命。

  建模过程中需要重点关注连杆机构的运动干涉检查,在全行程范围内模拟驱动环转动、连杆摆动、叶片转动的完整运动过程,确认所有运动部件在极限位置都不会出现碰撞、卡滞,同时要校核法兰安装孔的位置度公差,保证与标准管道法兰的互换性,叶片的翼型截面需要做连续的曲面过渡,避免出现局部应力集中的问题,驱动机构的腔体密封结构需要做配合公差的合理分配,保证装配后密封件的压缩量在合理范围内,既不会出现密封失效,也不会因为压缩量过大导致装配困难。
