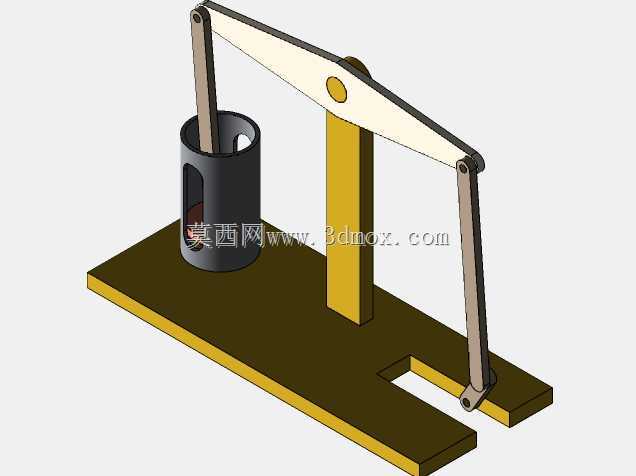

这套梁式摆动传动机构,核心是复刻早期梁式发动机的动力传递逻辑,常被用于机械原理教学、传动方案验证以及小型动力装置的原理样机搭建场景。在职业院校的机械原理课堂上,这类实体演示模型能让学生直观理解曲柄摇杆机构的死点位置、行程速比系数这些抽象概念,比纯二维示意图的认知效率高很多;在小型往复泵、老式蒸汽动力复原项目里,这套机构的运动逻辑也能直接作为核心传动单元参考,省去从零推导连杆尺寸配比的环节。

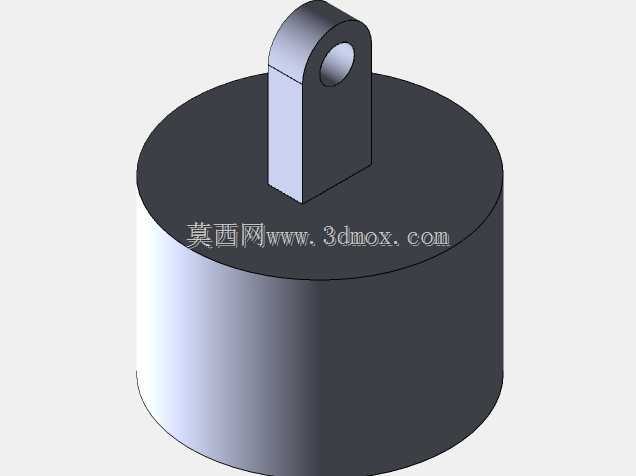

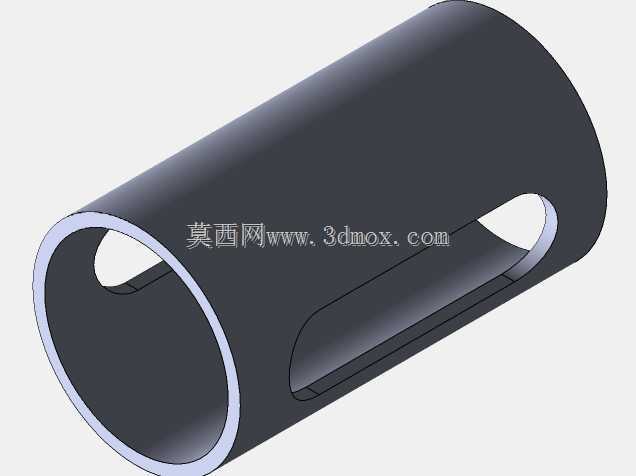

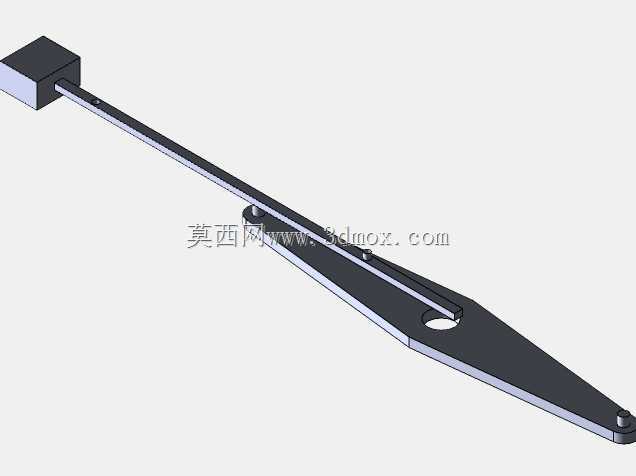

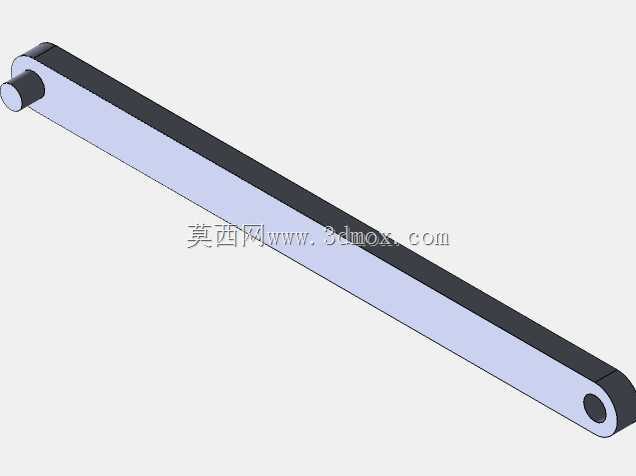

从功能特性来看,机构的动力输入端为竖直布置的缸筒组件,缸筒侧壁开设的长圆形观察槽,可直接观测内部活塞的往复行程,方便调试阶段确认活塞运动是否存在卡滞、行程是否匹配设计值。连接活塞与横梁的竖直连杆采用铰接结构,两端的铰接副预留了0.1mm的配合间隙,既保证转动灵活,又不会因为间隙过大产生运动冲击。横梁作为核心的力传递构件,采用变截面的长梁结构,中部与竖直支撑柱顶端铰接形成摆动支点,两端分别连接动力输入连杆与输出端摇杆,支点位置的配比经过反复校核,能将活塞的短行程直线往复运动,转化为输出端摇杆的大角度摆动,同时保证整个运动过程中传动角始终大于40度,避免出现传动效率骤降的情况。

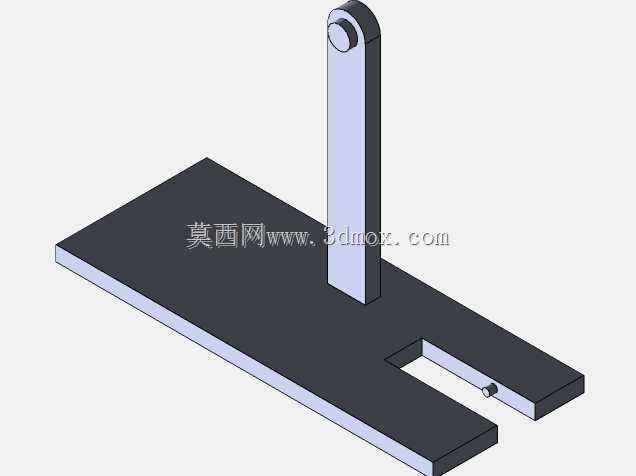

设计层面优先考虑了结构的易加工性与装配便捷性,底部安装底板采用带定位槽的平板结构,竖直支撑柱、缸筒、输出端摇杆的安装座都可以通过底板上的槽道快速调整位置,不需要额外制作专用定位工装,非常适合教学场景下的拆装练习。所有铰接位置都采用统一规格的销轴连接,销轴端部做了防脱限位,反复拆装也不会出现零件散落的情况。缸筒与活塞的配合采用间隙配合,公差带选用H8/f7,既保证活塞往复运动无卡滞,又不会因为间隙过大出现传动虚位。
安装边界方面,整套机构的底板为矩形平板结构,底部预留了四个M6的安装螺孔,可直接固定在教学实验台或者木质演示基座上,不需要额外设计转接支架。机构的最大外轮廓尺寸适配常规实验台的摆放空间,摆动横梁的最大抬升高度不会超出常规实验台的安全防护范围,输出端摇杆的摆动行程末端距离底板边缘留有足够的安全距离,运动过程中不会与周边的实验器材产生干涉。竖直支撑柱的高度经过匹配设计,保证横梁在整个摆动行程中,两端的连杆都不会出现过死点顶死的情况,同时缸筒的安装垂直度可以通过底部的调整垫片微调,抵消底板加工带来的平面度误差,保证活塞运动方向与缸筒轴线的同轴度要求。
实际使用过程中,这套机构可以通过更换不同长度的连杆、调整横梁支点的位置,快速改变输出端的摆动角度与运动频率,用来演示不同参数下连杆机构的运动特性变化,帮助设计人员快速验证传动方案的可行性,不需要每次都重新加工整套零件。机构的所有外露构件都做了倒角处理,没有尖锐棱角,教学使用过程中不会出现划伤风险,金属构件表面做了氧化处理,长期存放也不会出现锈蚀问题,适合实验室环境下长期反复使用。
