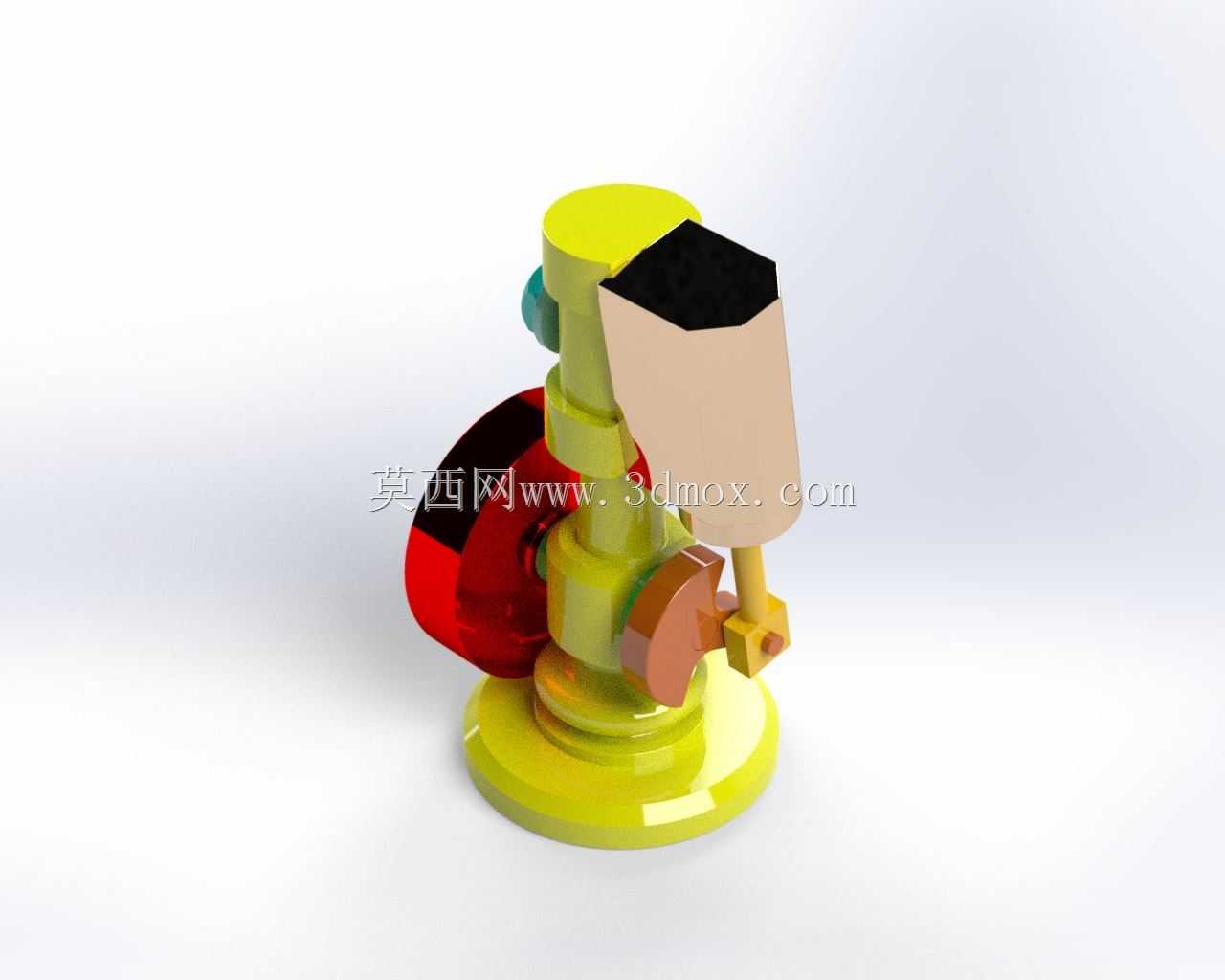

紧凑型单缸摇摆式蒸汽机结构设计

　　这款摇摆式蒸汽机采用单缸紧凑型布局，核心依托振荡气缸实现配气与动力输出的一体化设计，省去了传统蒸汽机复杂的气门传动组件，整体结构件数量较同功率常规蒸汽机减少近四成，非常适合作为教学演示载体与小型动力模型的核心单元。从实际应用场景来看，这类结构的蒸汽机既可以作为中小学、职业院校机械原理课程的实体演示教具，直观展示热能到机械能的转换过程，也能适配小型蒸汽动力模型、压缩空气驱动的桌面展示装置，部分爱好者也会将其改装为小型手工装置的动力源，适配低转速、小扭矩的动力输出需求。

　　从功能特性上看，该结构没有独立的滑阀或气门传动组，气缸本身以支点为轴做小角度摆动，在摆动过程中自动完成进排气口的对齐与错位，实现新鲜蒸汽（或压缩空气）的进气、膨胀做功、排气三个工作循环，配合带偏心轮的曲轴结构，将活塞的直线往复运动直接转换为飞轮的旋转运动，整体运动副数量少，加工装配难度低，运动过程中没有复杂的联动间隙，运行可靠性高，日常维护仅需对气缸摆动支点、曲轴轴承、活塞接触面做定期润滑即可。

　　设计思路上，整体采用立式同轴布局，气缸轴线与曲轴轴线垂直布置，底座采用大直径圆盘结构，既作为整个装置的安装基准，也承担配重作用，降低运行过程中的振动幅度。气缸与支架的连接支点设置在气缸进排气侧的中部位置，摆动行程刚好覆盖缸体上两个配气口与底座气道的对齐位置，不需要额外设置限位结构，靠配气口的位置边界自然限制摆动角度，避免了额外限位零件带来的装配误差与磨损问题。飞轮采用大直径轮缘结构，将质量集中在轮缘位置，用更小的整体质量获得足够的转动惯量，保证曲轴能够平稳越过止点，让整个运转过程连续无卡顿。

　　从安装边界与尺寸适配来看，整体底座直径为全装置最大外径，安装时仅需在底座预留对应直径的平整安装面，通过底座上的预留安装孔即可完成固定，不需要额外的支撑结构。整体高度方向上，气缸顶部为全装置最高点，横向最大尺寸为飞轮的外径，安装时需要在飞轮侧预留足够的旋转空间，避免周边结构与运动的飞轮、摆动气缸产生干涉。进气接口设置在底座侧面，接口轴线与安装面平行，外接气管时不会与上方的运动部件产生空间冲突，管路走向可以沿安装面排布，整体占用空间非常紧凑。

　　在结构细节处理上，活塞与气缸的配合采用小间隙设计，不需要额外加装活塞环即可满足低压工况下的密封要求，降低了零件加工精度要求，普通的车铣加工即可完成所有零件的制作。曲轴采用偏心轴结构，与连杆的连接点做了减摩处理，摆动支点处采用小直径销轴配合，转动阻力小，在0.1MPa以上的低压蒸汽或压缩空气驱动下即可顺利启动运转，不需要额外的启动辅助结构。整个装置的所有运动部件都没有外露的尖锐结构，飞轮外侧做了圆弧过渡处理，作为教学演示使用时的安全性更高，不会在运转过程中造成磕碰风险。

　　从实际运行逻辑来看，当压力气体从底座气道进入气缸时，推动活塞上行，带动曲轴转动，同时气缸在曲轴连杆的带动下绕支点摆动，当活塞运动到上止点附近时，气缸摆动到排气口对齐的位置，缸内压力释放，飞轮依靠储存的转动惯量带动活塞下行，同时带动气缸摆回进气口对齐的位置，完成一个工作循环，整个过程完全依靠机械结构的位置匹配实现配气，没有额外的控制元件，故障率极低，能够长时间连续稳定运行，非常适合用来展示往复式动力机械的基本工作原理，也能作为小型动力装置的核心结构进行拓展改装，比如外接发电机实现小型热电演示，或者连接传动机构带动其他小型负载运行。
