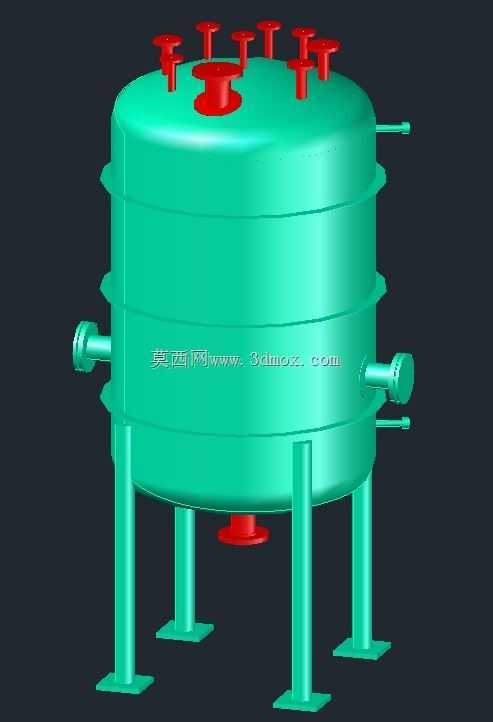

立式多接管支腿式承压反应罐体结构

　　该立式承压罐体结构主要面向精细化工、医药中间体合成、食品配料反应等间歇式生产场景，作为物料混合、反应、换热的核心承载设备使用，适配常压至中低压的液液、固液两相反应工况，可搭配搅拌组件、温控夹套完成酯化、聚合、中和等多种工艺过程。从结构设计逻辑来看，整体采用三段式筒节拼接的筒体结构，相比整段卷制筒体，更便于根据不同反应容积需求调整筒节数量，控制加工成本的同时，也能为后续加装内件、检修清理提供拆分便利。筒体上下采用标准椭圆封头结构，相比平封头可有效降低承压状态下的应力集中系数，在相同壁厚条件下能承受更高的工作压力，减少封头区域的变形风险。

　　顶部均匀排布的多组工艺接管，分别对应进料、排气、测温测压仪表安装、安全阀接口、人孔/手孔布置等功能，接管采用凸缘法兰结构，可直接与工艺管道、仪表阀门对接，接管排布间距充分考虑了阀门安装、操作扳手的活动空间，避免出现相邻阀门操作干涉的问题。筒体侧面设置的两组对称径向接管，一组可作为循环介质进出口，对接外部换热系统实现罐内物料的温度调控，另一组可作为侧搅拌安装接口或者物料取样、出料口，适配不同工艺路线的接口需求，无需额外在筒体上开孔焊接，减少现场改造的工作量。底部设置的中心出料接管，采用下凸式短接结构，可最大限度排净罐内物料，减少残液滞留，避免不同批次物料交叉污染，适配多品种小批量的生产切换需求。

　　支撑结构采用三根等角度分布的支腿，相比四腿支撑，对安装地面的平面度要求更低，不容易出现支腿悬空受力不均的问题，支腿底部带方形地脚板，预留地脚螺栓安装孔，可直接固定在混凝土基础或者钢平台上，支腿的高度设计充分考虑了底部出料阀门的安装空间、出料管道的排布走向，同时预留了操作人员在罐底接料、检修阀门的操作高度。整体外形的径向尺寸控制充分考虑了标准厂房门的通行宽度，支腿的跨距经过重心校核，满载状态下设备重心始终处于支腿支撑面的中心区域，不会出现倾覆风险，设备顶部的接管最高点距离支腿底面的高度，适配常规车间的吊装空间，无需额外拆除厂房构件即可完成设备吊装就位。

　　筒体外部预留的环形凸缘结构，可用于固定外部保温层，也可作为夹套结构的连接边，当需要升温或者降温操作时，可直接在凸缘上焊接夹套外壁，形成密闭的换热介质流道，无需对筒体主体进行大面积焊接改造，降低改造过程中的筒体变形风险。从建模细节来看，所有接管与筒体、封头的连接位置都做了圆弧过渡处理，对应实际加工中的焊接坡口、倒圆工序，可有效减少焊接应力集中，提升设备的疲劳使用寿命，支腿与筒体的连接位置设置了加强筋板，可承受满载物料时的竖向载荷与横向风载、地震载荷，避免支腿与筒体连接位置出现焊缝开裂。该结构可根据实际生产需求调整筒体高度、接管口径与位置，适配不同容积、不同工艺参数的使用需求，建模过程中所有结构尺寸都遵循压力容器设计的相关规范，壁厚取值、接管补强范围都经过初步应力校核，可直接作为初步设计阶段的结构参考，也可用于设备布置阶段的空间占位校验，提前排查设备与周边管道、平台的干涉问题。
