在承压流体输送系统的压力保护环节,弹簧加载式安全阀是最后一道物理防护屏障,其结构可靠性直接决定整套管路、容器的运行安全边界。这类阀件的核心作用,是在系统内部压力超过预设阈值时,自动克服弹簧预紧力开启泄放通道,将多余介质导出,待压力回落至安全区间后自动回座密封,避免超压引发的设备爆裂、介质泄漏等工程事故,广泛应用于石油化工管路、工业锅炉腔体、压缩空气管网、液压动力单元等带压作业场景。

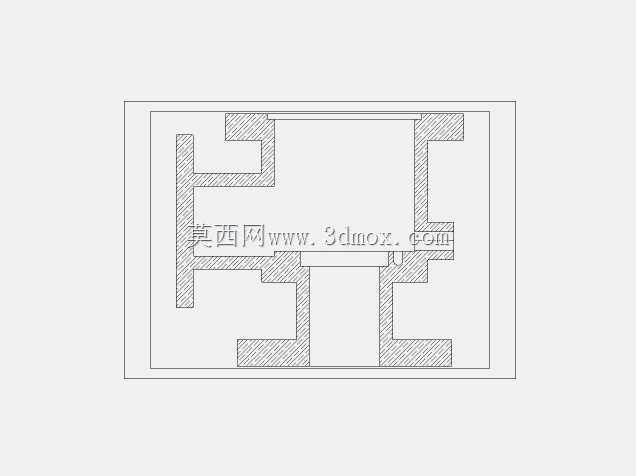

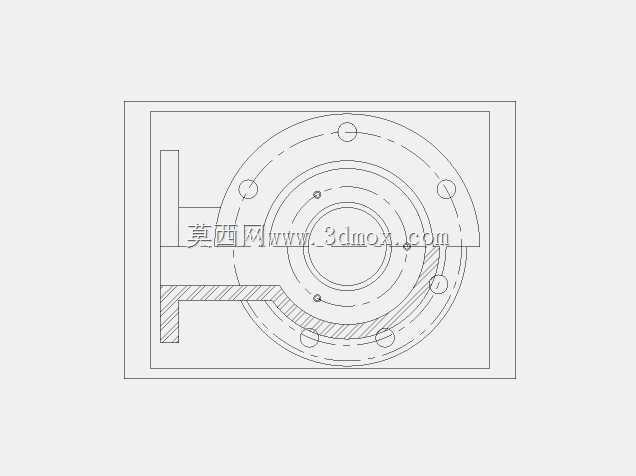

从剖面结构来看,该阀采用角式流道布局,介质入口与出口呈90度垂直布置,入口端采用圆形法兰连接结构,法兰端面均匀分布多个螺栓过孔,可与设备或管路上的配对法兰实现刚性连接,安装时需保证法兰密封面的平面度公差,配合适配的密封垫片完成端面静密封,避免连接位置出现介质渗漏。阀体内腔加工有同轴的导向台阶,用于对阀瓣的升降运动做径向限位,避免阀瓣在启闭过程中出现偏摆,保证密封面的贴合精度。
弹簧作为该阀的核心力反馈元件,安装在阀瓣上方的弹簧腔内,其预压缩量可通过上端的调节结构进行调整,以此匹配不同系统的开启压力设定值——预紧力越大,阀门的开启压力越高,设计时需根据系统的最高工作压力选取对应刚度的弹簧,保证开启压力偏差控制在标准允许范围内,同时保证回座压力满足系统运行要求,避免阀门出现频跳、颤振等异常工况。阀瓣与阀座的密封面采用堆焊硬质合金的结构设计,可耐受高速介质的冲刷与腐蚀,延长密封副的使用寿命,密封面的锥角设计经过反复校核,既保证密封比压满足密封要求,又能在开启时快速扩大泄放面积,实现大流量快速泄放。
设计过程中,首先需要根据目标应用场景的额定泄放量计算阀座的通径尺寸,保证超压状态下介质能够快速排出,避免系统压力持续攀升;其次要对弹簧的刚度、预紧力做力学验算,结合阀瓣的有效受压面积,精准匹配开启压力与回座压力的差值,避免回座压力过低导致系统介质过度排放,或是回座压力过高导致阀门无法及时关闭。流道部分采用圆弧过渡结构,减少介质在阀腔内的流动阻力,降低泄放过程中的噪音与振动。导向套与阀瓣的配合间隙选取合理范围,间隙过小容易因介质杂质卡滞导致阀门拒动,间隙过大则会导致阀瓣偏斜引发密封失效,通常配合公差选取H8/f7的间隙配合,同时在导向部位开设排污槽,避免介质中的固体颗粒堆积在配合面内影响动作灵活性。
安装边界方面,该阀入口法兰的螺栓孔分布圆直径、法兰厚度、密封面凸台尺寸均符合对应压力等级的法兰标准,可直接与同标准的管路法兰配对安装,安装时需保证阀杆处于垂直状态,避免倾斜导致弹簧受力不均影响动作精度。阀的出口端可连接泄放管路,将排出的介质引导至安全收集区域,避免高温、高压或有毒介质直接排放引发安全隐患。日常运维中,需定期对阀瓣密封面的磨损情况、弹簧的疲劳程度做检查,及时清理阀腔内的杂质,保证阀门在超压工况下能够可靠动作。
