带侧接法兰的离心式电机叶轮结构

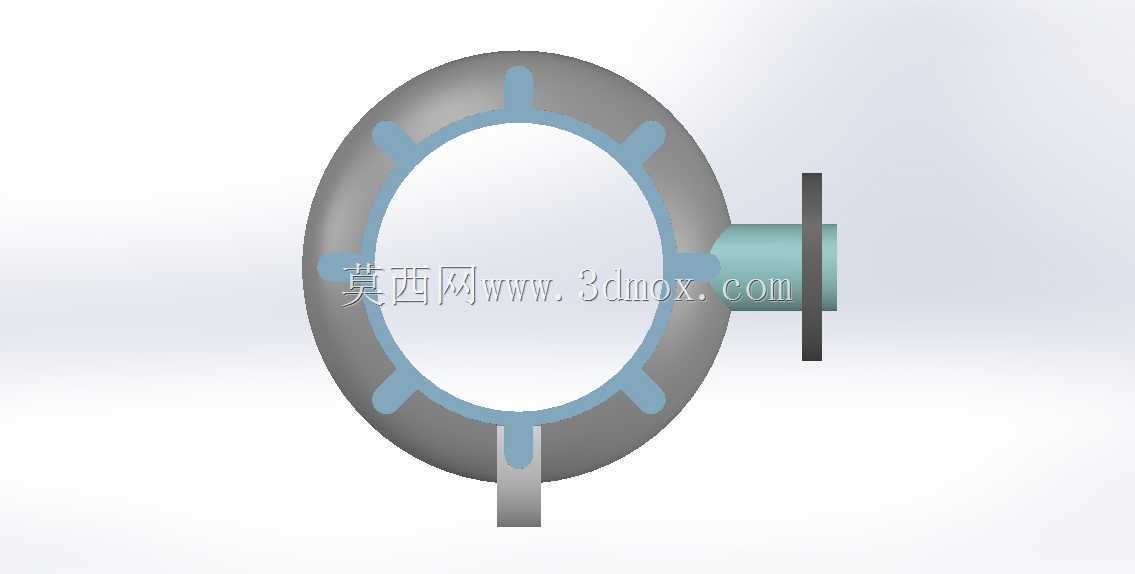

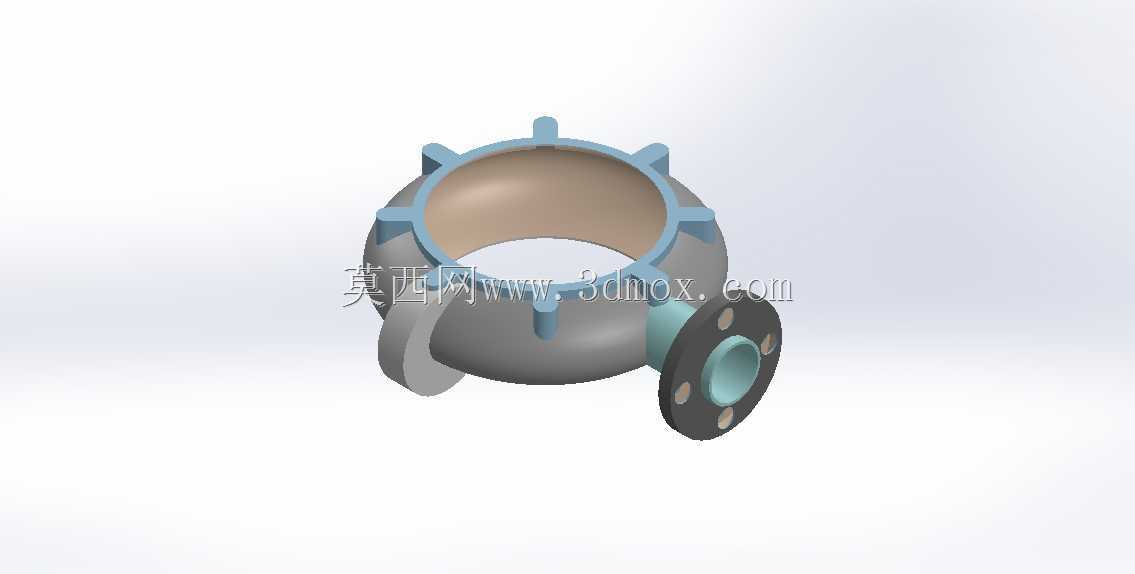

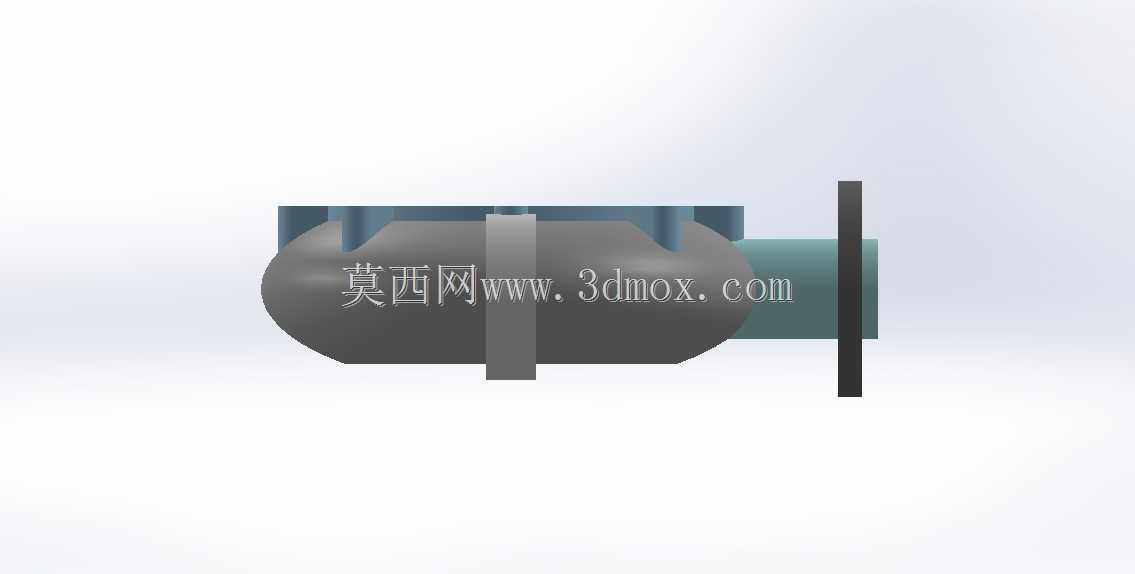

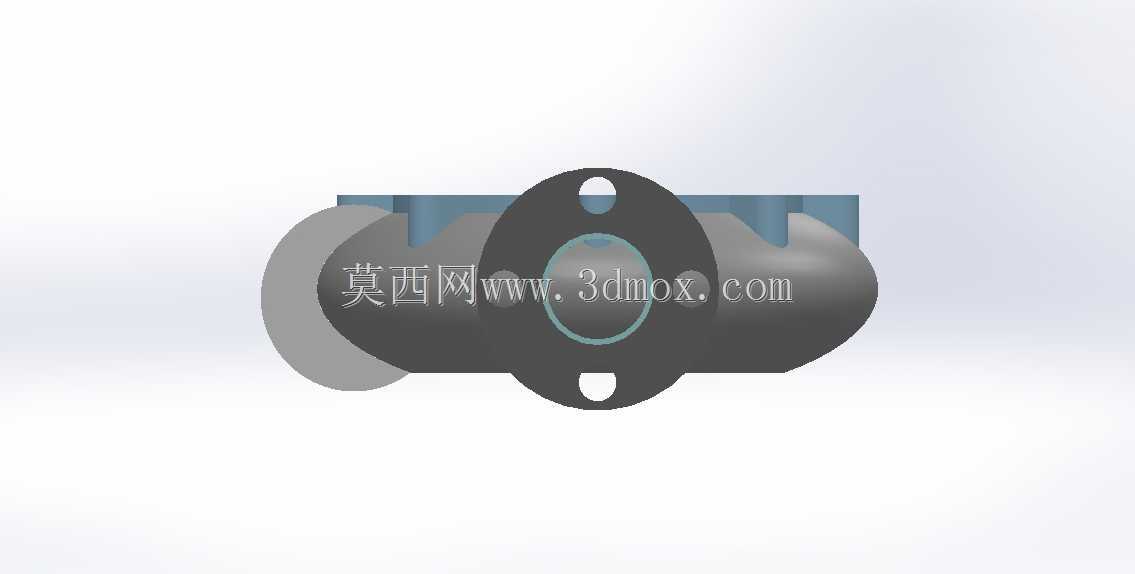

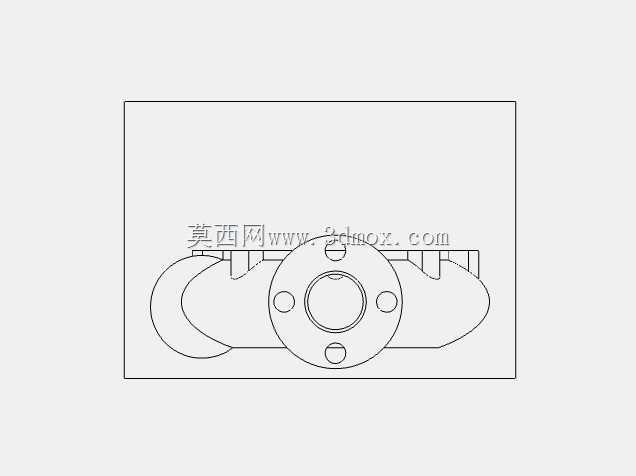

　　该叶轮结构主要适配中小型离心式流体输送设备，在民用供水增压、工业循环管路、小型通风排风系统中都能见到同类结构的应用，作为动力端的核心过流部件，它直接决定了设备的流体输送效率与运行稳定性。从结构功能来看，该部件采用蜗壳式流道设计，主体环形腔体为流体的动能转换提供足够的缓冲空间，侧置的带孔法兰接口用于和输出管路实现刚性对接，法兰端面上的均布螺栓孔可匹配常规公称通径的管路连接标准，安装时只需在对接面加装密封垫片即可满足常规压力工况下的密封要求，无需额外设计转接结构。顶部周向均匀分布的凸耳结构为安装定位点，可直接卡入设备壳体的对应卡槽内，限制部件运行过程中的周向窜动与径向偏移，降低高速运转时的振动传递。

　　设计过程中优先考虑了流道的顺滑过渡，腔体内壁无明显直角拐点，可减少流体在腔体内的湍流损失，避免局部涡流造成的能量损耗与运行噪音；侧接法兰的轴线与主体腔体的切线方向重合，流体在叶轮离心作用下获得动能后，可顺着切线方向直接进入输出管路，最大程度降低流向突变带来的阻力。从安装边界来看，主体环形腔体的外径适配常规小功率电机的端盖安装尺寸，腔体中心的通孔可直接套接在电机输出轴上，配合轴端的锁紧结构即可完成与动力端的连接，无需额外设计联轴器转接结构，整体轴向安装尺寸紧凑，可适配安装空间受限的小型流体设备场景。

　　在实际工况适配性上，该结构的壁厚分布经过针对性优化，法兰对接位置与顶部凸耳位置做了局部加厚处理，可承受管路连接时的螺栓压紧力与运行过程中的流体压力冲击，避免长期运行后出现连接位置开裂、变形的问题；腔体主体壁厚保持均匀，既控制了部件整体重量，降低电机启动时的转动惯量，也能满足常规工况下的结构强度要求，适配常温清水、洁净空气等无强腐蚀性的流体输送场景。建模过程中对各连接位置做了圆角过渡处理，既消除了结构应力集中点，也符合实际加工过程中的工艺要求，无论是采用铸造成型后机加工的生产方式，还是采用3D打印做小批量试制，该结构都具备较好的工艺可行性，无需额外设计复杂的脱模或者支撑结构。

　　在设备装配环节，该部件的安装顺序位于电机端盖与输出管路之间，顶部凸耳卡入壳体定位槽后，只需锁紧轴端固定件与法兰连接螺栓即可完成装配，后期维护拆解时也无需拆卸周边其他管路部件，可直接抽出叶轮进行清理或者更换，能有效降低设备的后期维护成本。针对不同的工况需求，该结构还可通过调整腔体内部流道的宽度、侧接法兰的通径尺寸，适配不同流量与扬程要求的设备，基础结构无需做大幅改动即可覆盖多个功率段的小型流体设备使用需求，具备较好的结构通用性。
