卧式单级离心泵工业流体输送结构

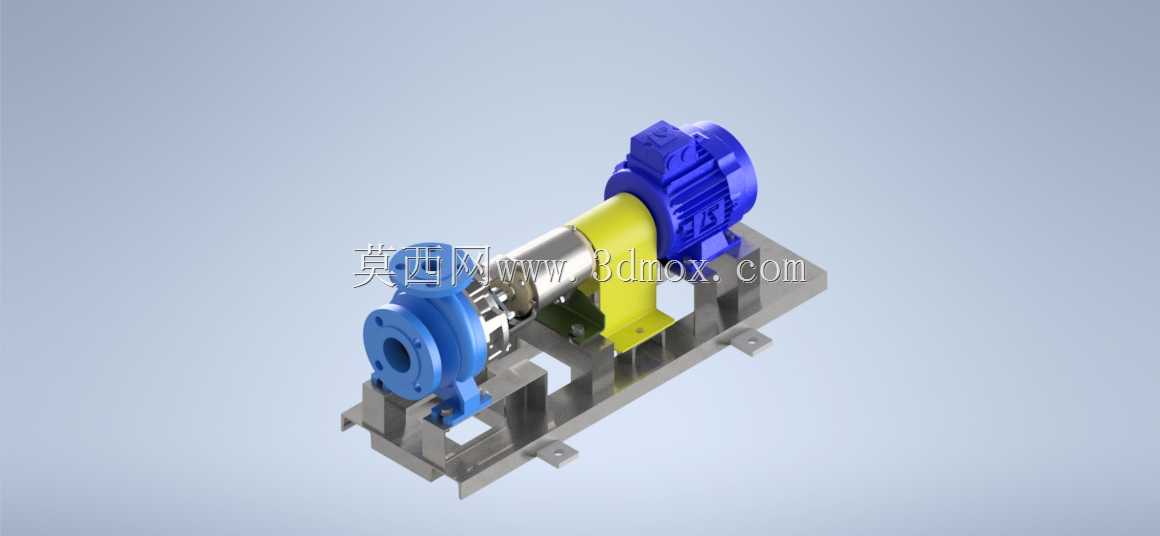

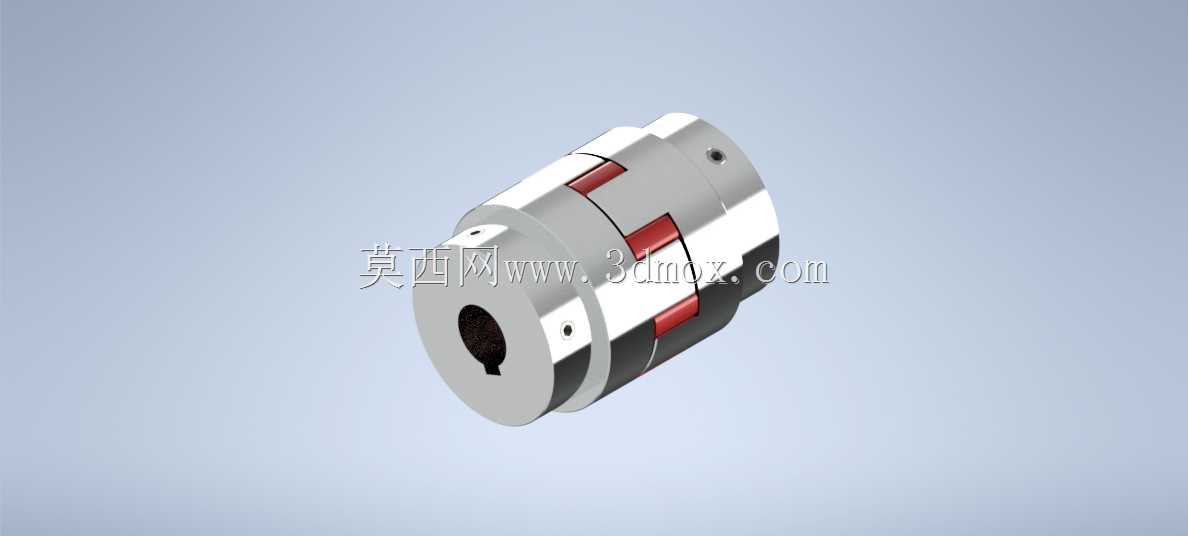

　　在化工流程、市政给排水、暖通循环水、轻工物料输送等场景中，卧式离心泵是应用覆盖度极高的流体输送核心设备，本次呈现的三维结构完整还原了该类泵组的装配逻辑与安装边界，可直接用于结构校核、装配教学、选型适配参考。从实际工况适配角度看，该泵组采用电机与泵体分体式同轴布局，动力端选用标准三相异步电机提供动力输出，中间通过加长联轴器段实现动力传递，这种布局的核心优势在于检修时无需拆卸泵体进出口管路与电机本体，仅需拆开联轴器护罩段即可完成机封、叶轮等易损件的更换，大幅缩减产线停机维护时长，适配连续化生产场景的运维需求。

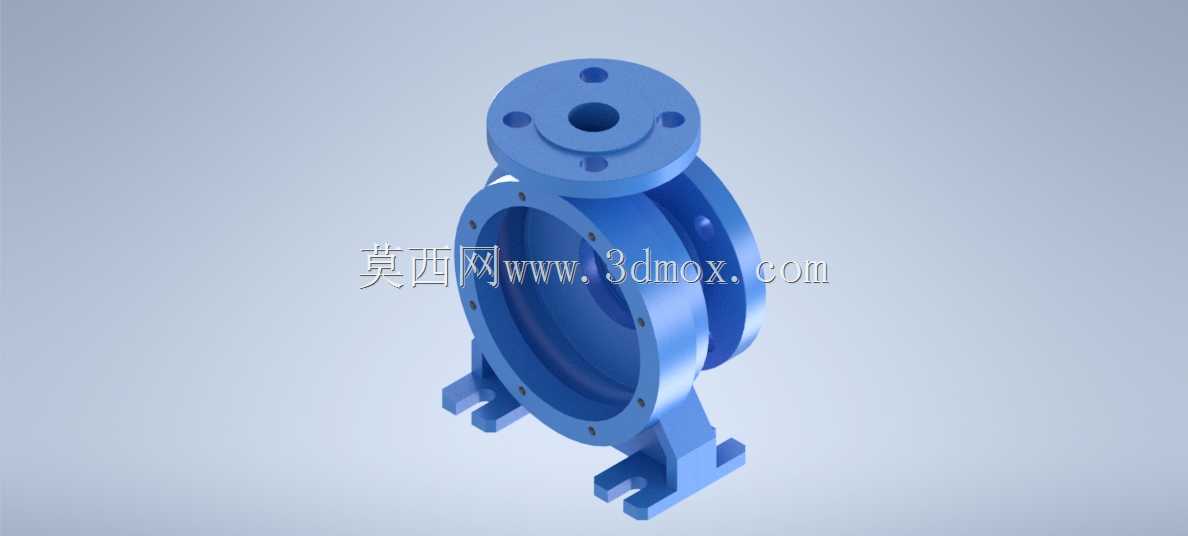

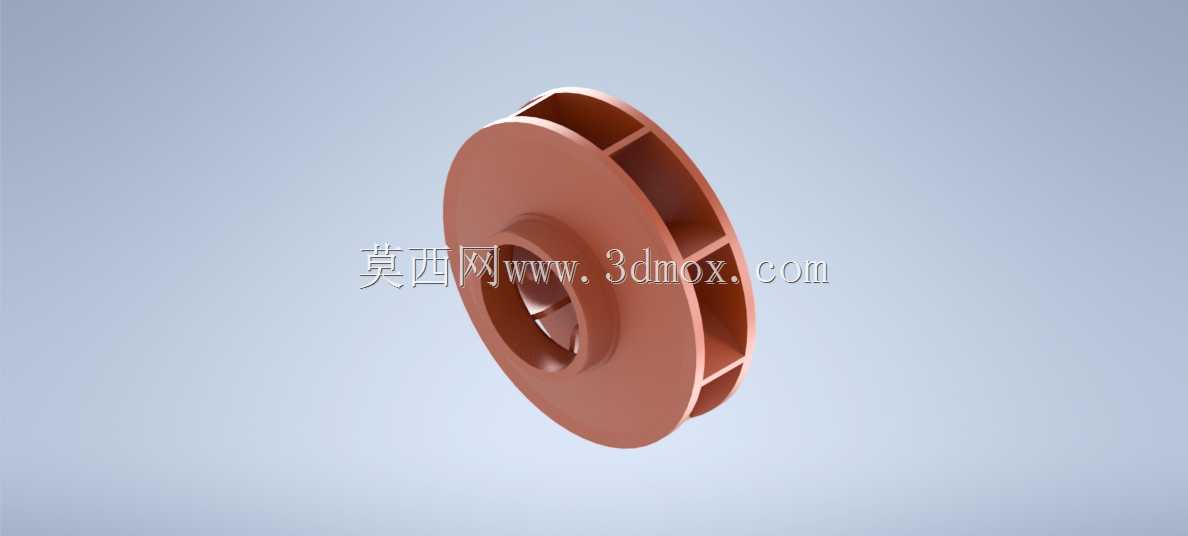

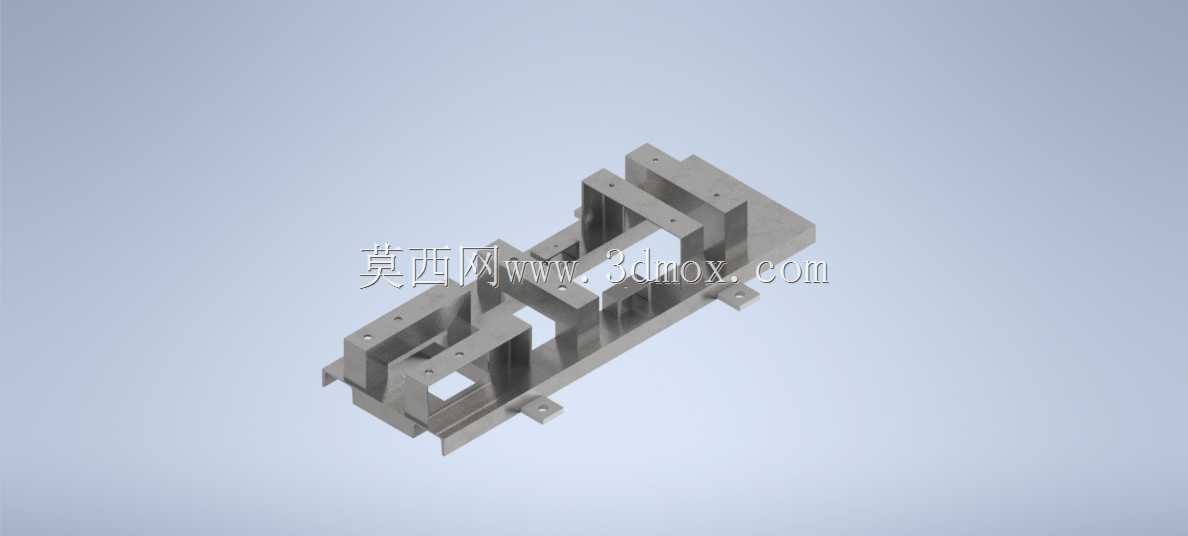

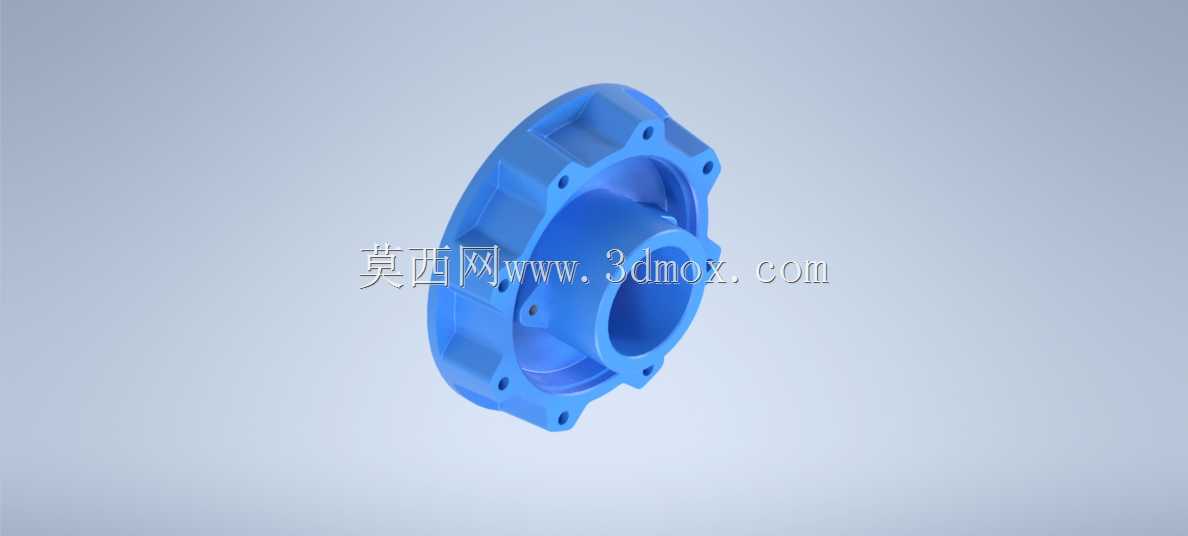

　　泵体端采用后开门式结构设计，叶轮为闭式离心结构，流道做了圆弧过渡处理，可在输送清水或物理化学性质近似清水的介质时，减少流体在流道内的湍流损失，在额定转速下可稳定实现设计流量与扬程参数，泵壳采用蜗壳式压水室结构，能够将叶轮甩出的高速流体平稳转换为压力能，降低径向力对泵轴的交变载荷，延长轴承组件的使用寿命。支撑结构采用一体化冲压焊接成型的公用底座，电机与泵体分别通过地脚螺栓固定在底座的对应安装位上，底座预留了二次灌浆孔与地面安装孔位，安装时可根据现场管路走向调整泵组的水平度，底座的安装面做了铣平处理，保证电机轴与泵轴的同轴度公差控制在0.1mm以内，避免运行过程中出现联轴器偏磨、振动超标的问题。

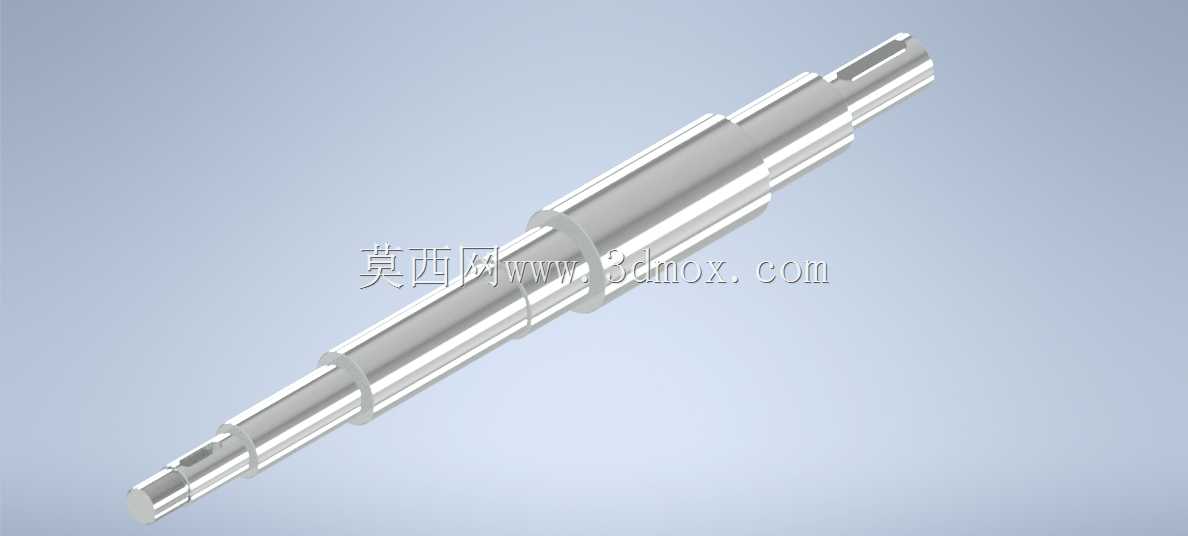

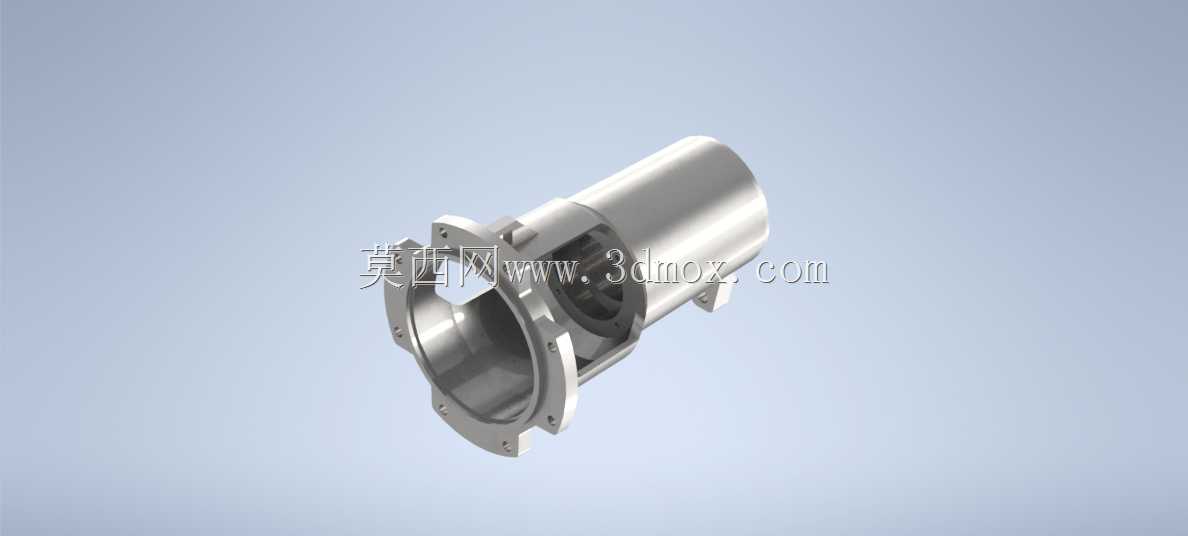

　　传动段的轴承组件采用脂润滑深沟球轴承搭配推力轴承的组合结构，可同时承受径向载荷与轴向力，轴承端盖设置了防尘密封结构，防止外界粉尘进入轴承腔破坏润滑脂性能，泵轴与泵壳接触位置采用机械密封结构，相比传统填料密封可减少介质泄漏量，满足洁净生产场景的密封要求。从安装边界来看，该泵组的整体长度方向尺寸覆盖电机后端到泵体进口法兰前端，宽度方向为底座两侧安装边的最大间距，高度方向为底座底面到电机顶部的最大距离，进出口法兰采用标准公称通径与压力等级设计，可直接与同规格的工业管路对接，无需额外制作过渡连接件。

　　在建模逻辑上，该结构完整还原了各零件的装配约束关系，包括叶轮与泵轴的键连接、联轴器的同轴配合、轴承与轴及轴承座的过盈配合、密封件的安装槽位尺寸，所有配合面的公差设置均符合机械设计手册中关于泵类产品的装配要求，可直接用于生成工程图、指导生产装配，也可作为流体仿真分析的几何基础，用于模拟不同工况下泵内部的流场分布、压力变化，为泵型的优化改进提供结构依据。在实际选型应用中，该类泵组可根据输送介质的温度、腐蚀性差异，更换对应材质的叶轮、泵壳与密封件，比如输送腐蚀性介质时可将过流部件更换为不锈钢材质，输送高温介质时可增加冷却腔结构，本次的基础结构可作为通用变型设计的基础母版，设计人员仅需调整过流部件的尺寸与材质，即可快速衍生出适配不同工况的泵型产品，大幅缩短新产品的开发周期。
