V型布局乘用车动力总成结构数模

　　在乘用车动力系统开发流程中，动力核心部件的结构数模是前期方案验证、零部件干涉检查、周边附件匹配的核心载体，这套V型布局的动力结构数模，完整还原了多缸机型的核心装配关系，覆盖从配气机构到进排气末端的全链路结构细节。从实际装车场景来看，这类V型布局机型多用于中大排量乘用车、轻型商用车辆的动力舱布置，相比直列布局机型，其横向占用空间更紧凑，能为动力舱内的散热系统、转向助力单元、空调压缩机等附件预留更充足的布置余量，同时V型夹角的结构设计能有效抵消活塞往复运动产生的一阶二阶振动，降低整车怠速与行驶过程中的动力总成抖动传递。

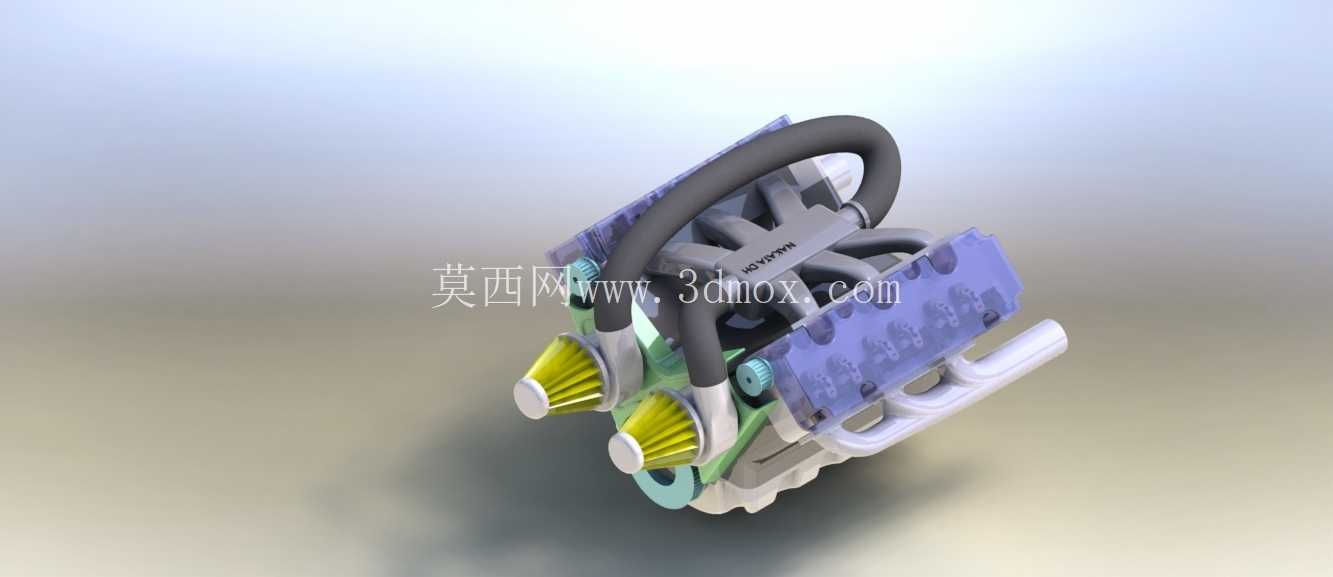

　　数模中完整呈现了夹角两侧的气缸盖结构，每侧气缸的进排气门、气门弹簧、凸轮轴装配位都做了精准的结构还原，配气机构的凸轮轮廓与气门升程匹配关系在数模中可直接用于运动仿真验证，设计阶段可直接通过数模检查凸轮轴转动过程中与气门弹簧、气缸盖罩的运动间隙，避免实际样机阶段出现运动干涉。进气歧管采用了对称式的流道设计，每侧气缸的进气路径长度做了等长处理，能保证各缸进气量的均匀性，减少各缸燃烧偏差，歧管与气缸盖的安装法兰面做了定位凸台结构，装配时可通过凸台快速定位，降低总装工序的对位难度，法兰面的螺栓孔位布局符合主流量产机型的紧固力矩分布要求，能保证密封面的压力均匀，避免进气泄漏问题。排气侧的歧管采用了等长头段设计，数模中可见排气出口位置的锥形结构为三元催化器的安装预留位，安装边界尺寸匹配主流国六排放后处理单元的接口规格，排气歧管与缸盖的连接位做了加厚处理，能承受排气高温带来的热变形，减少长期使用后的密封失效风险。活塞组件部分，数模还原了活塞销、连杆与曲轴的装配关系，活塞顶部的燃烧室凹坑结构清晰可见，可直接用于燃烧室容积计算与压缩比校核，连杆的结构采用了轻量化的工字型截面，在保证结构强度的前提下降低往复运动质量，减少曲轴运转的动不平衡量。

　　从安装边界来看，数模中动力总成的悬置安装位布局在缸体两侧的加强筋位置，安装点的坐标尺寸可直接用于整车动力舱的悬置支架设计，不需要额外做结构测绘；进气侧的附件安装面预留了发电机、空调压缩机的安装螺栓孔位，孔位的中心距与平面度符合主流附件的安装标准，可直接匹配不同供应商的附件选型。在做周边管路布置时，可直接通过数模检查冷却水管、燃油管、线束走向与动力总成本体的间隙，避免车辆运行过程中管路与振动的动力总成发生摩擦破损。这套数模的结构细节还覆盖了缸体的加强筋布局，筋位的走向沿着曲轴旋转的受力方向分布，能提升缸体整体的结构刚度，减少高转速下的缸体形变，降低气缸壁与活塞环的磨损速率。

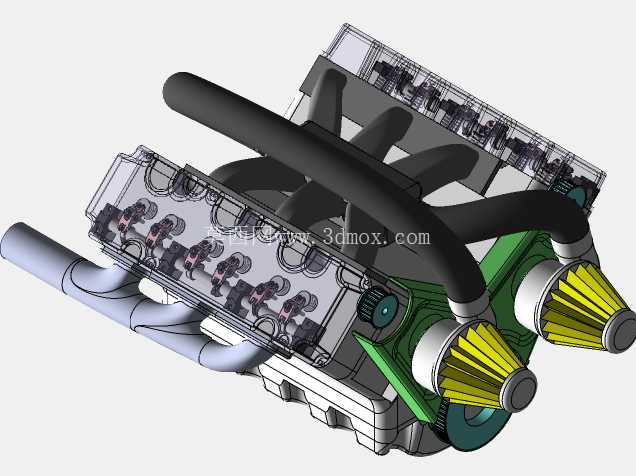

　　气门室盖采用了半透明的结构示意，可直观观察内部配气机构的运动路径，在做PCV阀布置时可直接通过数模选择最优的安装位置，保证曲轴箱通风的气流路径顺畅，减少机油消耗问题。排气侧的隔热板安装位也在数模中做了预留，安装点的位置避开了排气高温区，可防止隔热板长期受高温影响出现固定件失效。对于结构设计从业者来说，这套数模可直接用于V型机型的结构参考，在做全新机型开发时可参考其进排气流道的布局逻辑、螺栓孔位的分布规律、悬置点的受力位置选择，减少前期方案设计的试错成本；在做教学演示时，可通过数模拆解直观展示动力核心部件的装配关系，帮助初学者理解各零部件的实际功能与配合逻辑。
