外啮合齿轮式液压动力元件结构设计

　　在机床液压站、工程机械行走驱动、农机液压悬挂系统、注塑机锁模回路这类需要稳定压力油输出的场景里，外啮合齿轮泵是应用占比极高的动力元件，本次建模的这款齿轮式液压泵，针对中低压工况的安装适配做了全尺寸还原，可直接用于液压系统的布局校核、运动仿真以及装配干涉检查。从实际工况适配来看，这类泵的核心作用是将原动机输入的机械能转化为液压油的压力能，为整个液压回路提供恒定流量的压力介质，相比柱塞泵它的结构更简单，抗油液污染能力更强，维护成本更低，适合在环境相对恶劣的户外工程机械、农用设备上使用，也可作为小型液压站的主泵，为工装夹具的夹紧回路、小型油缸的伸缩动作提供动力。

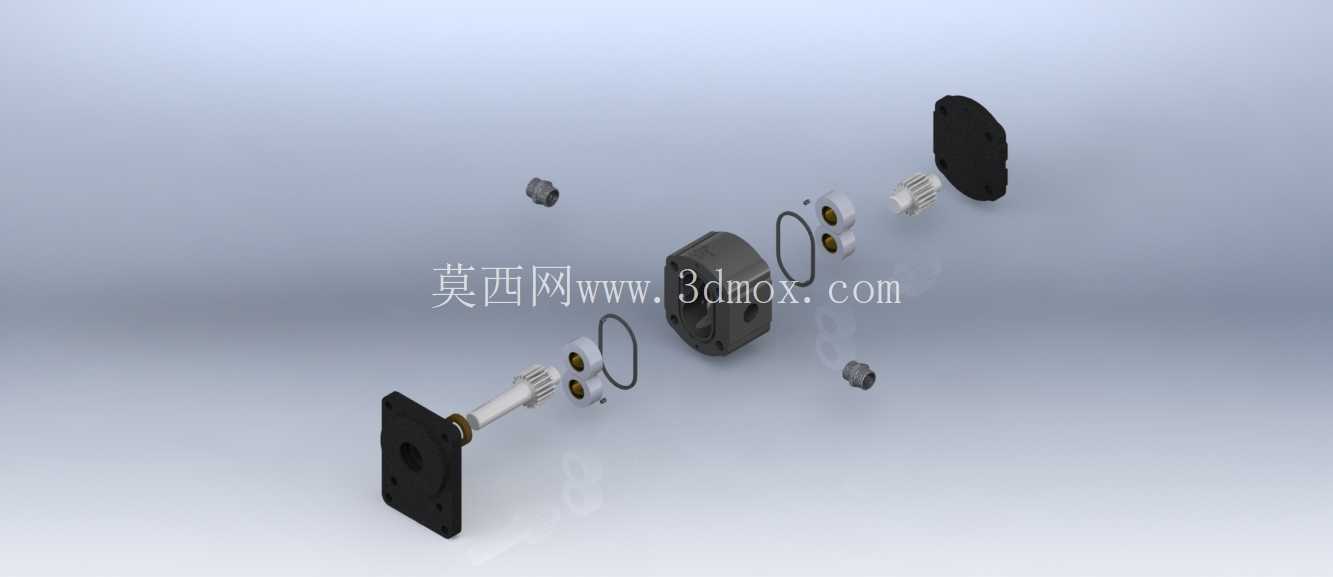

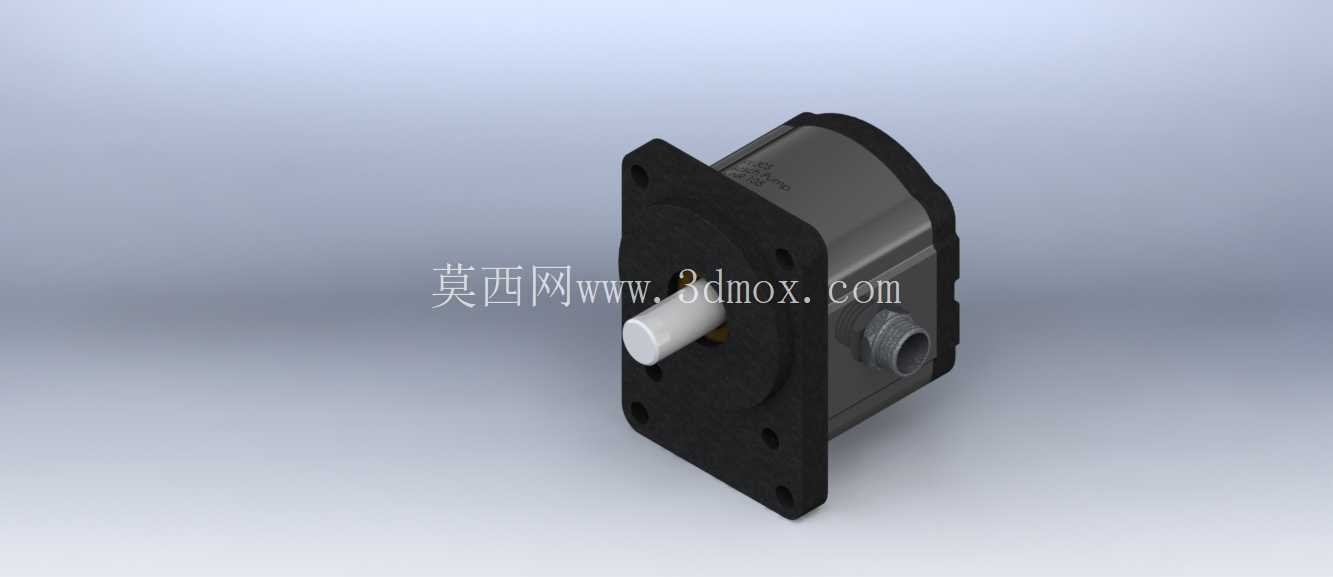

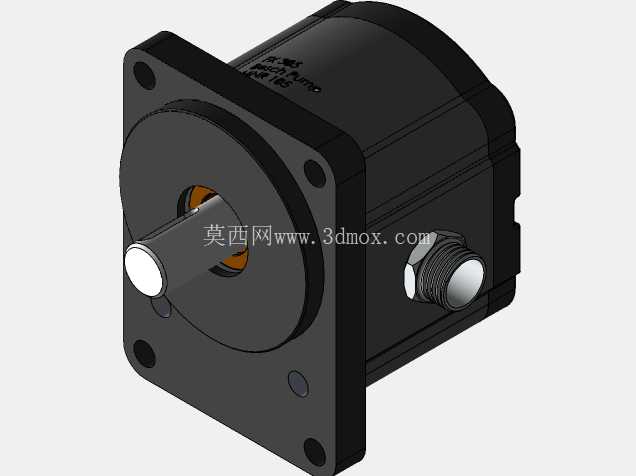

　　从结构设计逻辑来看，这款泵采用了三片式壳体结构，前端的法兰安装座集成了输入轴的支撑孔位，四个安装沉孔围绕轴孔均匀分布，安装时可以直接通过螺栓固定在原动机的端面上，输入轴的伸出端采用平键连接结构，能够直接和电机或者内燃机的输出轴对接，不需要额外加装联轴器补偿的场景下也能保证同轴度要求；中间的泵体腔体内容纳一对参数完全一致的外啮合渐开线齿轮，齿轮和壳体之间的端面间隙、径向间隙都控制在微米级，保证容积效率的同时避免齿轮转动时出现卡滞；后端盖集成了进油口和出油口的螺纹接口，侧置的油口布局可以适配不同方向的管路连接，减少管路弯折带来的压力损失。

　　建模过程中对安装边界做了精准还原，前端法兰的安装孔中心距、输入轴的轴径和伸出长度、油口的螺纹规格和中心高度都按照实际量产型号的尺寸做了1:1复刻，在做液压站布局设计时，可以直接将模型导入装配体，核对泵和电机的对接尺寸，检查油口和周边管路、阀块的间隙，避免实际装配时出现干涉问题。从功能特性来看，这款泵的进油口口径大于出油口口径，能够降低进油侧的流速，保证齿轮转动时的吸油充分，避免出现空穴现象；输入轴位置的密封结构采用了骨架油封加防尘圈的组合设计，能够防止泵内压力油泄漏，同时阻挡外部的灰尘、杂质进入泵体内部，延长泵的使用寿命；壳体外部的加强筋结构在不增加整体重量的前提下提升了壳体的刚性，避免泵在高压工作时出现壳体变形导致的内泄增大问题。

　　在做液压系统三维设计时，很多工程师容易忽略泵的安装空间预留，比如输入轴的拆装空间、油口的扳手操作空间，这款模型在建模时就把这些实际装配需要的边界条件都做了体现，比如油口位置预留了足够的扳手活动空间，输入轴端预留了键的安装和拆卸间隙，不需要设计师再额外做空间校核。另外这款泵的旋转方向是固定的，建模时也按照实际产品的转向做了进出油口的位置对应，避免在系统设计时接反油口导致泵无法正常吸油。不同于很多简化的液压泵模型，这款模型还原了齿轮的齿形参数、轴承的安装位、密封件的沟槽尺寸，不仅可以用于外观布局，还可以用于拆解演示、装配工艺仿真，甚至可以作为有限元分析的基础模型，对壳体的受力、齿轮的啮合应力做初步的仿真计算。在实际选型过程中，工程师可以直接通过这个模型核对安装尺寸是否符合现有设备的接口要求，不需要反复查找二维图纸的尺寸参数，大幅提升设计效率。比如在做小型挖掘机的先导泵设计时，就可以直接调用这个模型，核对和发动机取力口的对接尺寸，检查和周边液压管路、车架结构的间隙，减少设计迭代的次数；在做机床液压站设计时，可以直接把模型放在油箱上方的安装位，核对吸油管的长度和角度，保证吸油阻力在合理范围内。
