多规格ANSI标准离心泵三维结构模型

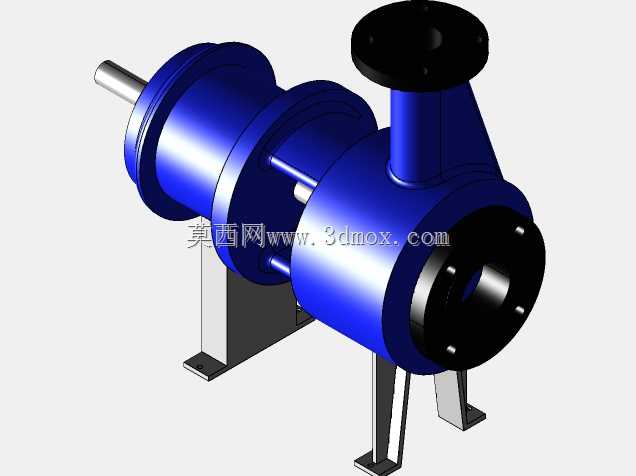

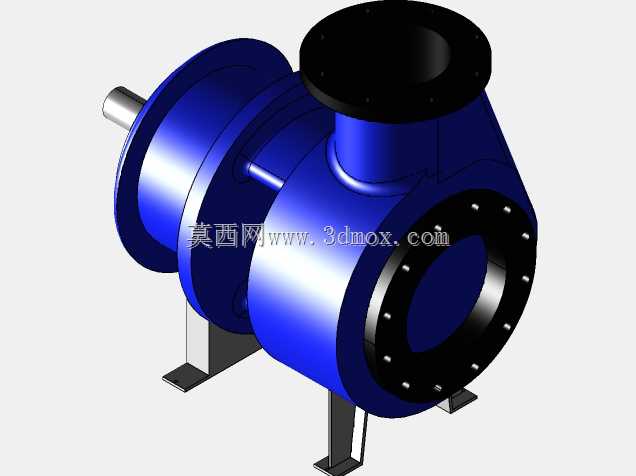

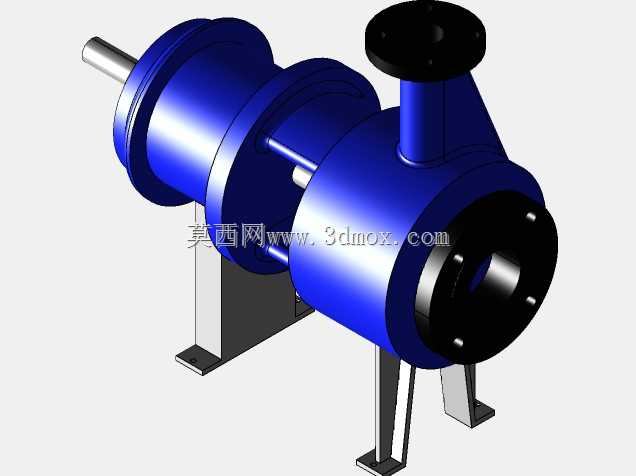

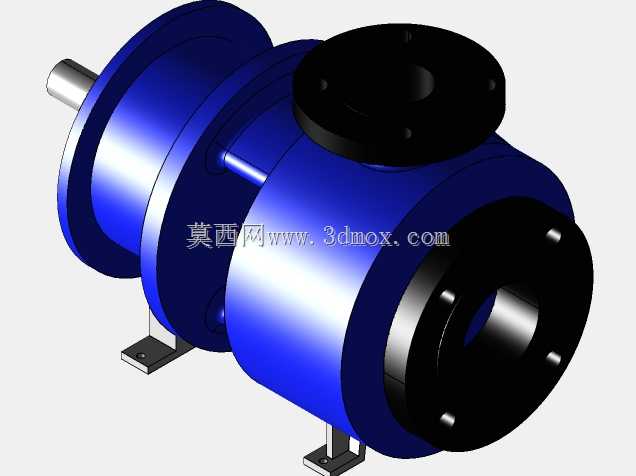

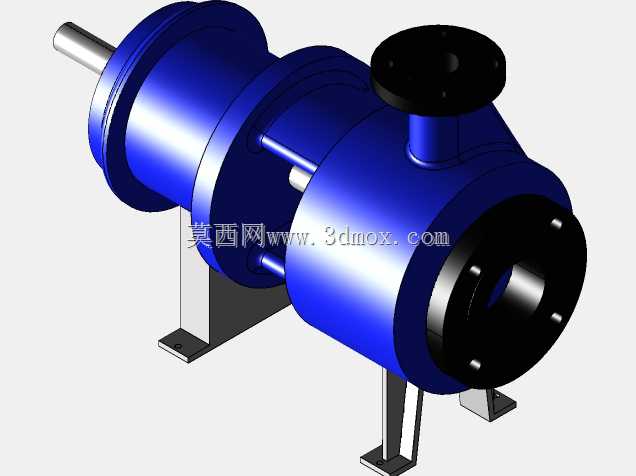

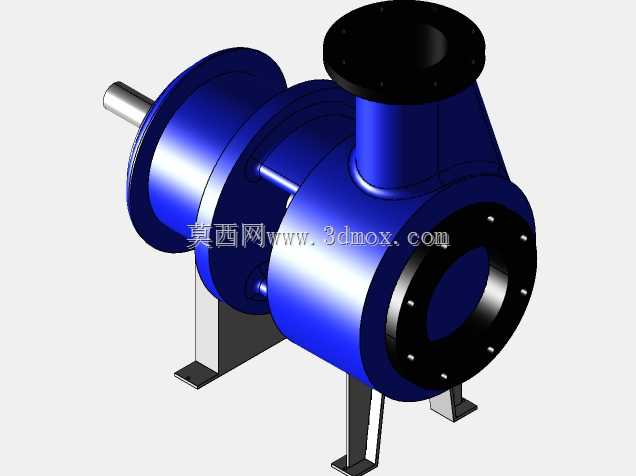

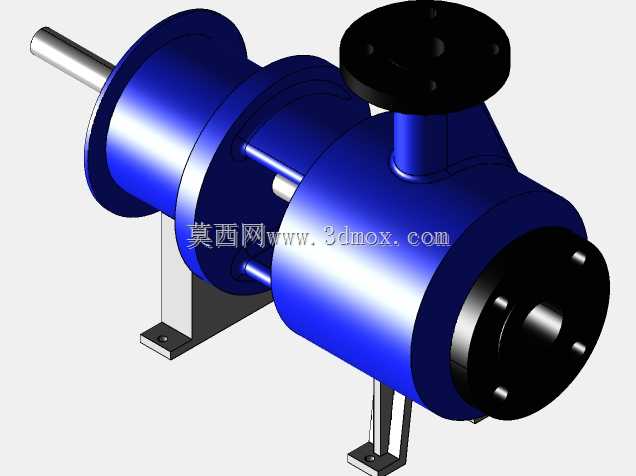

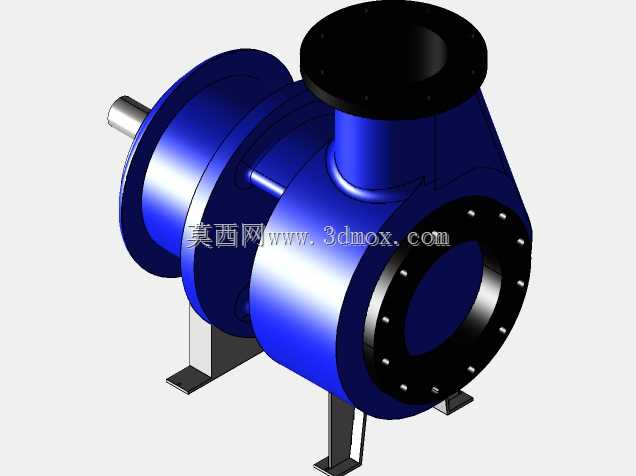

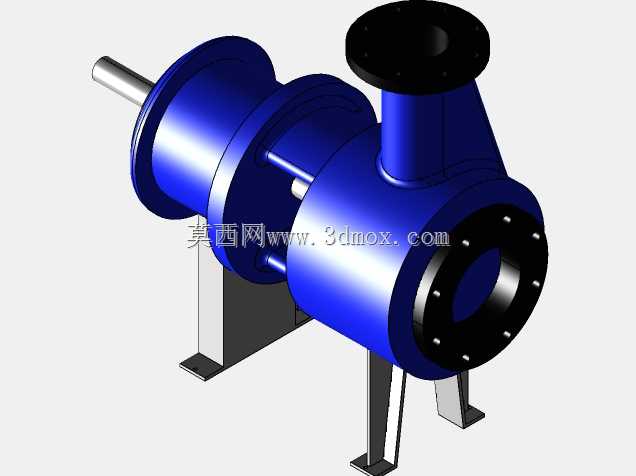

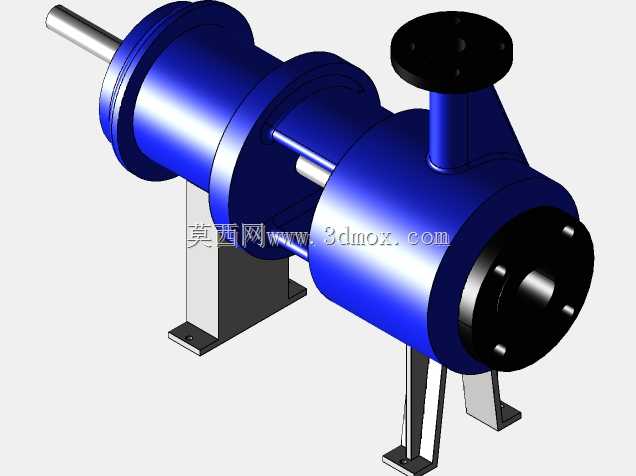

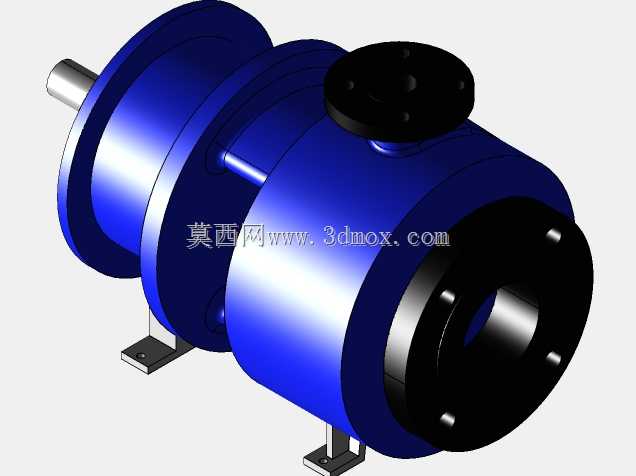

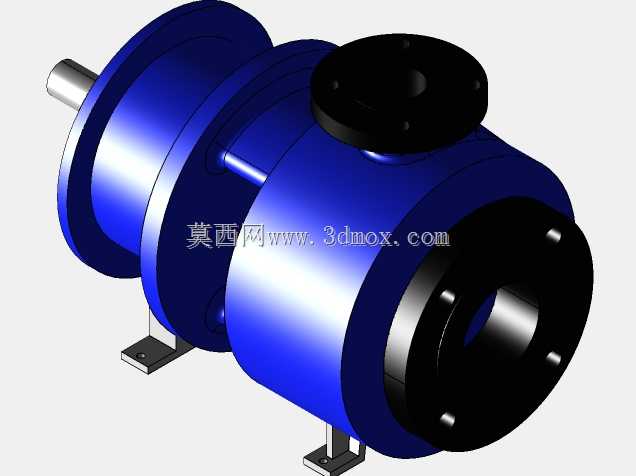

　　在化工流程、市政供水、循环冷却系统等流体输送场景中，符合ANSI标准的离心泵是应用占比极高的通用流体设备，这类泵的核心优势在于接口尺寸、安装边界的标准化，能大幅降低设备替换、管线对接的现场适配成本，避免非标泵件采购周期长、安装匹配度差的问题。这套三维模型覆盖了从1"X1.5"-6到8"X10"-17共25种不同尺寸规格的ANSI离心泵结构，建模过程中优先保证了吸入端、排出端2孔法兰的连接尺寸与放置尺寸完全贴合ANSI标准要求，现场选型对接时可直接提取法兰孔位分布、法兰端面距、进出口中心高参数，无需二次核对标准手册修正尺寸。

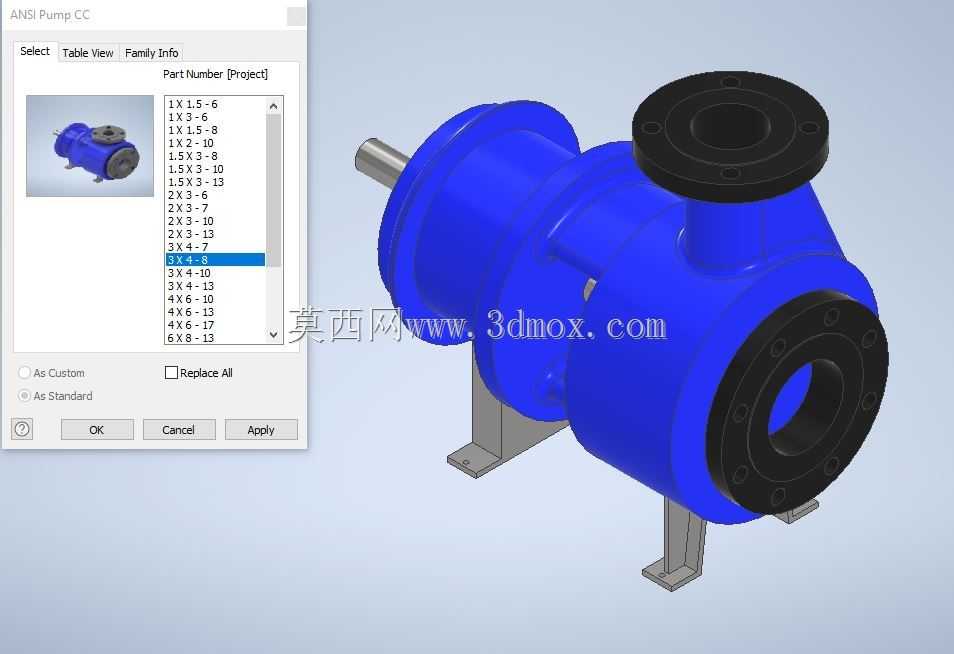

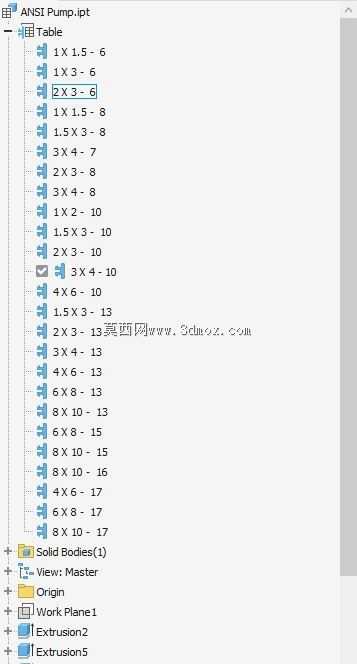

　　从结构设计逻辑来看，模型采用参数化表格驱动的尺寸变更逻辑，使用者无需逐个修改特征参数，只需调用模型内的表格下拉菜单选择对应规格，双击确认后即可自动生成对应尺寸的泵体结构，大幅提升同系列不同规格泵的选型建模效率；考虑到工程实际中轴径、支脚结构、螺栓孔布置会根据实际输送介质特性、安装现场的基座条件做小幅调整，这部分结构在建模时保留了近似值与可编辑余量，使用者可根据实际项目需求修改对应参数，也可将调整后的结构存入自定义内容库，方便后续同类型项目快速调用。

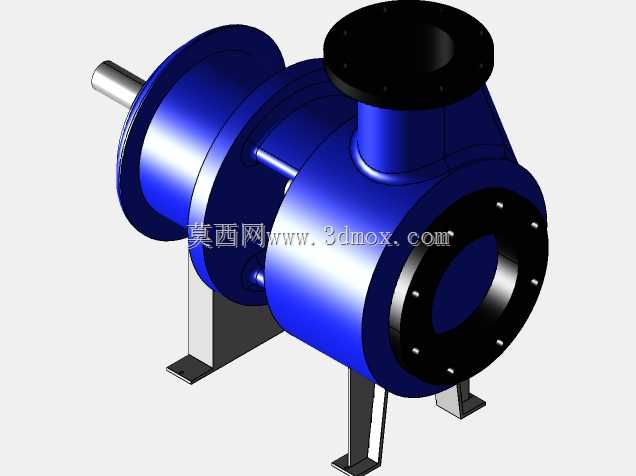

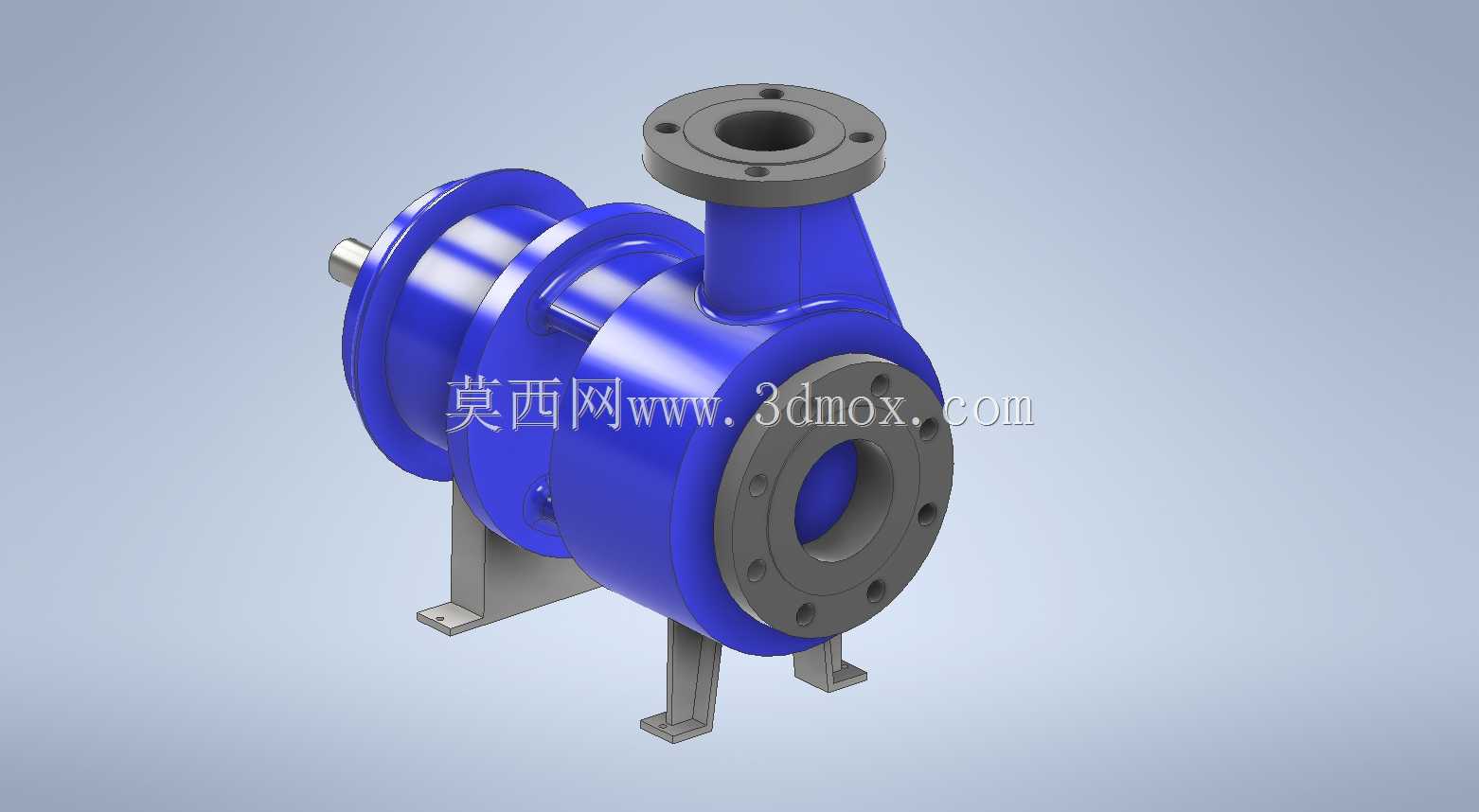

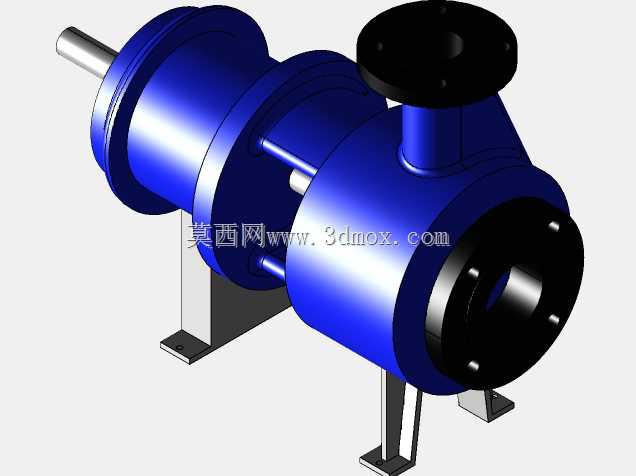

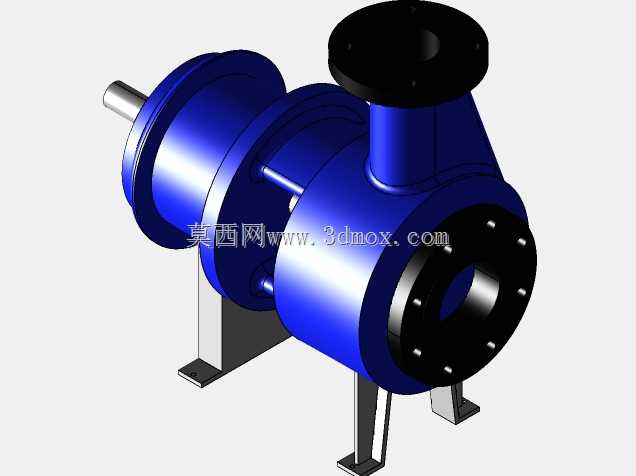

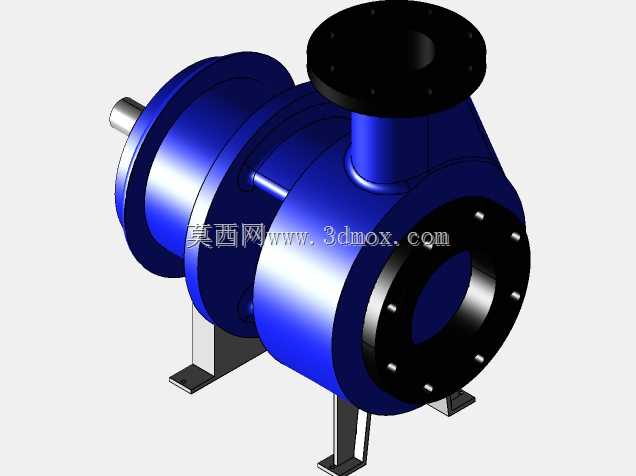

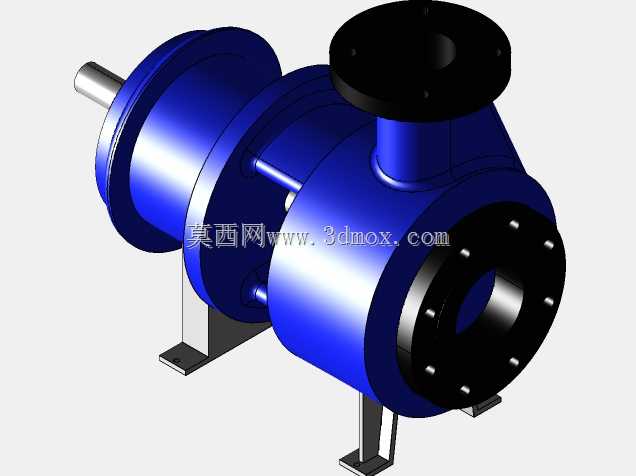

　　从安装边界来看，模型完整还原了泵体支脚的安装孔位分布、支脚底面到泵轴中心的高度尺寸、进出口法兰的朝向与伸出长度，在做厂区管线排布、泵房设备布局设计时，可直接将模型导入装配环境，核对泵体与周边管线、基座、驱动电机的安装间隙，避免出现现场安装时管线碰擦、基座螺栓孔错位、检修空间不足的问题。泵体的主体外形采用蜗壳式流道结构建模，叶轮腔的轮廓尺寸符合离心泵水力设计的常规比例，在做设备外观展示、运维拆装模拟时，可直接拆分泵壳、叶轮、轴封、支脚等独立零件，清晰展示内部装配关系；进出口法兰的密封面尺寸、螺栓孔数量与孔径完全匹配对应压力等级的ANSI法兰标准，对接管线法兰时可直接调用标准紧固件模型完成装配，无需额外调整法兰匹配参数。

　　在工业循环水系统设计中，设计人员可直接根据管线通径、设计流量参数选取对应规格的泵模型，快速完成泵组的布局装配，核对泵入口的直管段长度是否满足水力要求，泵出口的止回阀、切断阀安装空间是否充足；在化工介质输送场景中，可基于模型的泵体轮廓尺寸，核算保温层包覆后的整体外形尺寸，确认保温后泵体与周边管线、操作通道的安全距离。模型的支脚结构采用标准的卧式泵支撑形式，两个前支脚与一个后支撑的布局符合卧式离心泵的受力要求，安装时可直接根据支脚的孔位尺寸设计预埋基座的螺栓位置，减少现场安装的打孔调整工作量；泵轴的伸出端尺寸保留了通用电机对接的轴伸长度参考值，选型搭配驱动电机时可快速核对联轴器的安装空间，确认轴系对中操作的预留距离是否满足要求。对于三维建模从业者而言，这套参数化的泵模型可作为ANSI离心泵系列化建模的参考模板，理解系列化工业产品参数化建模的逻辑，掌握标准接口优先、可调结构留余量的建模思路；对于设备选型人员而言，可直接提取模型的安装尺寸、接口参数完成初步选型布局，减少反复核对标准、绘制二维轮廓的工作量，提升前期方案设计的效率。
