径向安装1/4NPT外螺纹压力表结构设计

　　在工业流体管路的压力监测场景里，这类径向安装的压力表是最常见的就地检测元件，不管是气动控制回路的气压监测、小型液压站的油压显示，还是给排水管路、小型空压系统的压力指示，都能看到这类结构的仪表身影。不同于轴向嵌装的面板式压力表，这款径向表的接头从表壳底部垂直引出，直接通过外螺纹拧入管路的预留测压口，不需要额外的安装支架固定，适合在管路排布相对宽松、需要操作人员站在设备侧面就能直接读数的工位使用。

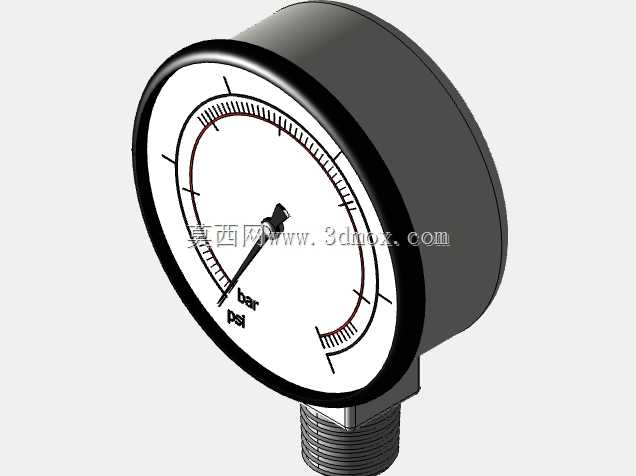

　　从结构设计逻辑来看，这款表采用了经典的圆形表壳结构，表圈做了滚边压合处理，把透明表蒙、刻度盘、内部波登管传动机构完全封闭在壳体内，既可以阻挡车间内的粉尘、切削液飞溅进入表内影响传动精度，也能避免日常设备维护时的磕碰损伤刻度盘。表盘同时标注了bar和psi两种压力单位刻度，覆盖了公制和英制单位的使用需求，不需要操作人员额外做单位换算，在出口设备配套或者外资工厂的设备维护场景里，这种双刻度设计能大幅降低读数出错的概率。指针采用锥型尖头设计，尖端刚好对齐刻度线的内圈，读数时视线偏差带来的误差能控制在最小范围内，刻度线按照压力量程做了粗细区分，整刻度线更长更粗，小分度线更短更细，快速扫一眼就能大致判断压力区间，凑近观察能读出精确的压力数值。

　　安装接口部分采用的是1/4" NPT外螺纹，这是工业测压接口里最通用的规格之一，不管是碳钢管路、不锈钢管路还是工程塑料管路，只要预留了对应规格的内螺纹测压口，直接缠绕生料带或者加装密封垫就能拧入安装，不需要额外做转接头适配。螺纹段的长度做了合理控制，拧入标准壁厚的管路接头后不会突出到管路内部干扰流体流动，也不会因为啮合长度不足导致密封失效漏液漏气。表壳和接头的连接部位做了加厚过渡处理，在安装拧动表体的时候，应力不会集中在接头和表壳的焊接位置，避免长期使用后出现焊缝开裂、介质泄漏的问题。

　　实际选型使用的时候，需要注意这款表的安装方向是径向垂直向下，安装位置要避开管路的急弯、阀门节流口等紊流严重的区域，否则流体的脉动冲击会直接传递到表内的波登管元件，时间长了会导致指针抖动、传动机构磨损，缩短仪表的使用寿命。如果是用在有压力脉冲的工况，比如柱塞泵出口、冲压设备的液压回路，还需要在表前加装阻尼阀或者缓冲管，吸收瞬间的压力冲击。这款表的整体外形尺寸属于紧凑型设计，表壳直径适配大多数常规测压点位的安装空间，不会因为表体过大和周边的管路、阀件产生安装干涉，读数视角也刚好符合操作人员站立时的平视高度，不需要弯腰或者抬手就能清晰读取压力数值。

　　从建模细节来看，这款模型还原了压力表的所有核心结构特征，包括表壳的拔模斜度、表圈的压合边缘、螺纹段的牙型细节、表盘的刻度印刷层次、指针的配重结构都做了准确还原，不管是用来做设备整机装配的干涉检查，还是做工业场景的可视化渲染，都能直接复用，不需要再做额外的结构修正。模型的结构拆分也符合实际产品的装配逻辑，表蒙、表壳、接头、表盘、指针都是独立的零件结构，后续如果需要做不同量程、不同表壳材质的变型设计，只需要替换对应的零件参数就能快速衍生出新的型号，不需要重新搭建整体模型。
