加油站潜没式燃油输送涡轮泵结构

　　这款潜没式涡轮泵主要面向加油站地下储油罐的燃油输送场景，区别于传统地面安装的自吸式油泵，整套泵体直接浸没在储油罐内部的燃油液面下，从根源上规避了自吸泵高吸程下易出现的气蚀、吸油阻力过大、低位罐无法正常抽油等常见工程问题，尤其适配埋深较大的地下储油工况，能在油罐液位处于低位时仍保持稳定的供油压力，不会因液位下降出现供油流量衰减。从结构设计来看，整套泵采用长轴直连的立式布局，顶部的动力单元集成了电机与液压端的核心部件，安装时直接固定在储油罐顶部的人孔法兰位，不需要额外搭建地面泵座，长轴段贯穿罐内气相空间直插罐底，底端的吸入口自带初滤结构，能阻隔罐底沉积的大颗粒杂质进入泵腔，避免叶轮磨损卡滞。

　　顶部的双输出接口设计可同时对接多台加油机的供油管路，单泵就能覆盖多枪加油机的供油需求，减少罐顶开孔数量，降低油罐密封失效的风险。设计过程中优先考虑了罐内安装的边界约束，长轴的直径与长度匹配常规加油站30立方、50立方标准储油罐的内部深度，安装时不需要对罐体做额外改造，顶部安装法兰的孔位尺寸符合行业通用的人孔安装标准，能直接替换同规格的老旧潜油泵，不需要重新加工法兰盘。泵体的过流部件全部采用耐燃油腐蚀的材质，适配汽油、柴油等常见车用燃油的输送需求，叶轮采用涡轮式结构，相比普通离心泵能提供更稳定的输出压力，在多枪同时加油的工况下，压力波动幅度控制在极小范围内，不会出现某条枪加油时其他枪流量骤降的问题。

　　长轴段的支撑结构做了优化，每间隔固定距离设置耐磨导向衬套，避免泵组长时间运行时长轴出现径向摆动，降低运行噪音与轴封磨损概率，顶端的密封结构采用多重静密封设计，完全杜绝罐内油气沿轴段泄漏到外部环境的风险，满足加油站的防爆安全要求。在实际选型应用中，这类潜油泵不需要考虑地面泵的吸程限制，哪怕油罐埋深超过四米，也能稳定输出额定流量，相比传统自吸泵能减少管路沿程损失，相同流量下的运行能耗更低。

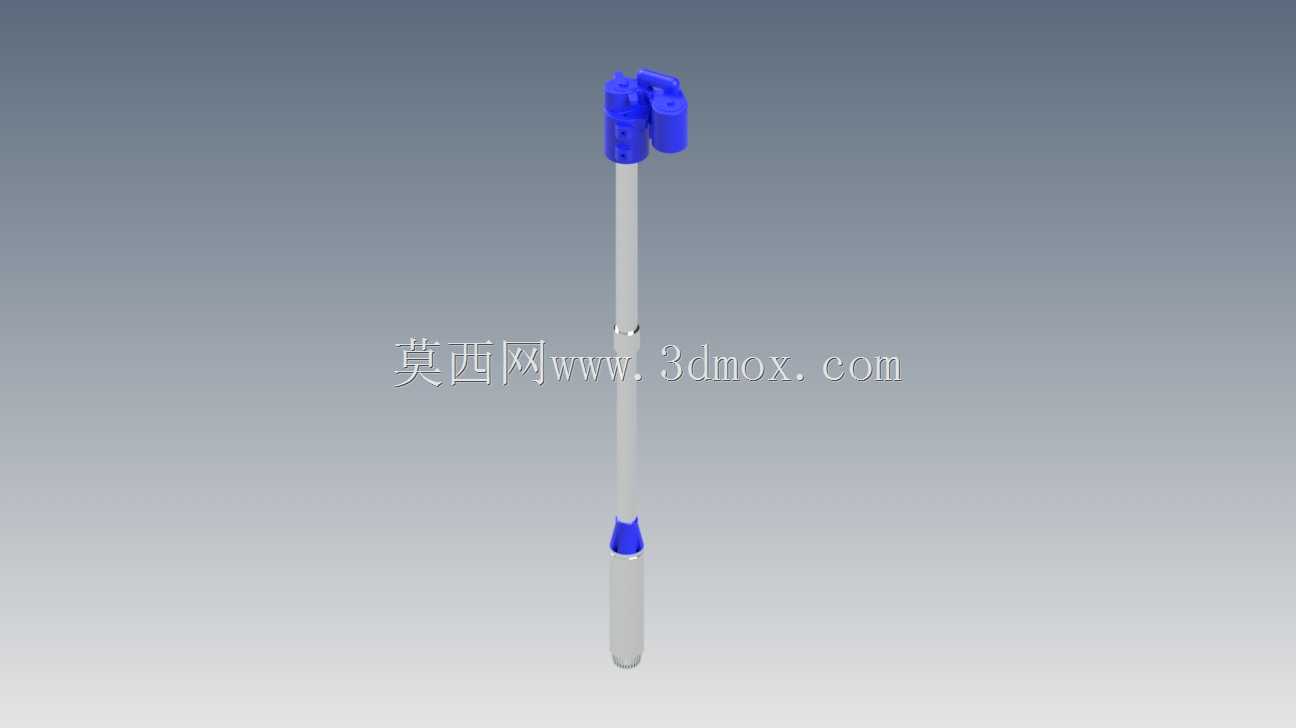

　　建模过程中还原了泵体各段的装配关系，顶部动力单元的外形轮廓、长轴的分段连接结构、底端吸入口的防护结构都做了精准还原，可直接用于加油站供油系统的管路布局设计、罐区安装模拟、老旧设备改造的干涉校验，设计人员能直接提取安装法兰尺寸、泵体总长、外接油口的位置参数，直接对接整体罐区的三维布局，不需要反复核对二维图纸的尺寸偏差。针对罐内安装的特殊工况，模型也还原了泵体与罐顶人孔的配合位置，能模拟安装时泵体插入罐体的全过程，提前排查长轴是否会与罐内的液位计、防溢挡板等内部附件出现干涉，减少现场安装时的整改工作量。
