莫里森9095X顶部填充防溢阀结构设计

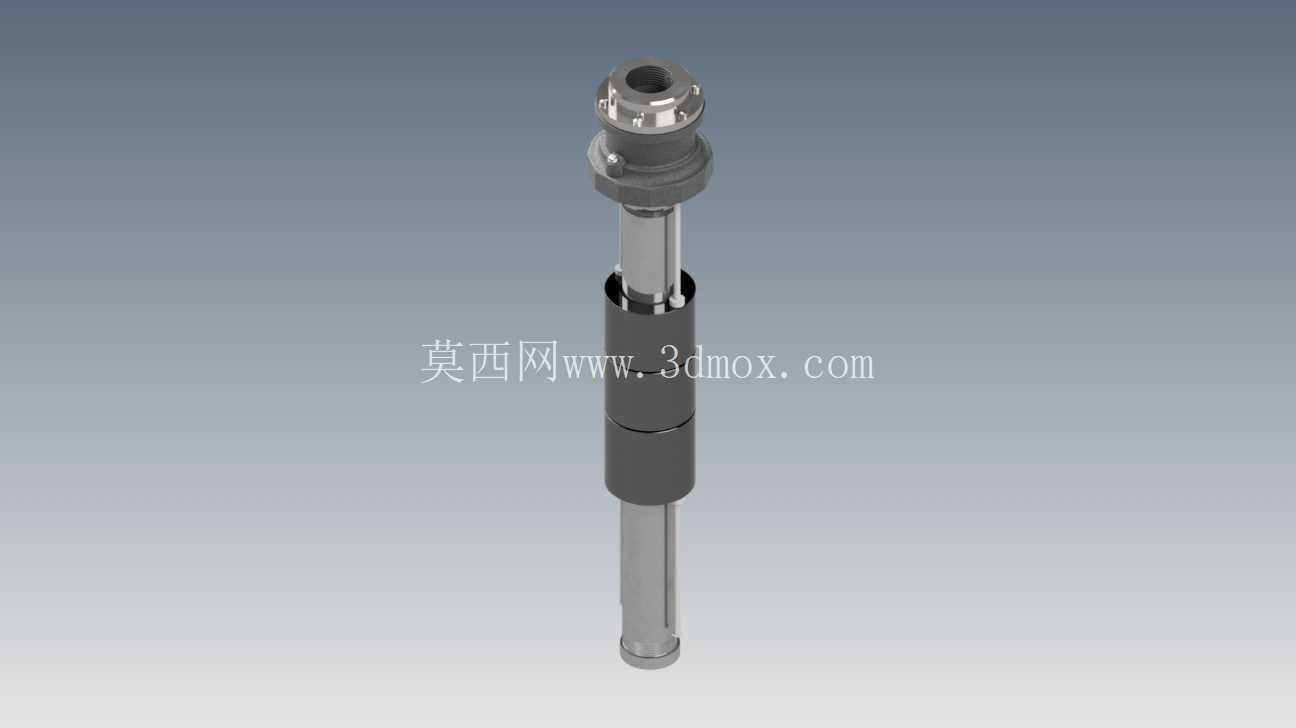

　　在散装流体储运的作业场景里，储罐充装环节的溢料风险始终是现场运维、安全管控的核心痛点，尤其是加油站地下储油罐、化工原料常压储罐的顶部充装作业，一旦进料过程中液位到达警戒位置未能及时切断进料，轻则造成物料泄漏污染场地，重则引发燃爆、环保事故，这类顶部填充防溢阀就是为适配这类工况开发的专用切断部件。这款9095X防溢阀采用长杆式同轴结构设计，整体为细长轴类布局，从上到下依次设置顶部快接接口、密封锁紧段、滑动阀芯段、底部导向段，安装时直接从储罐顶部的充装口垂直插入罐内，顶部接口与充装枪、进料管路快速对接，不需要在罐壁额外开孔，大幅降低了储罐改造的施工量与泄漏点风险。

　　从功能逻辑上看，这款阀的核心作用是在加压充装的过程中，当罐内液位上升到预设的安全高度时，依靠浮体触发的机械结构自动切断进料通道，不需要额外接入电气信号、气源动力，纯机械结构的触发逻辑可靠性更高，完全适配易燃易爆的油品、化工溶剂充装场景，避免了电气元件带来的防爆隐患。设计过程中，首先要考虑的是安装边界的适配性，不同规格储罐的充装口通径、罐内安全液位高度存在差异，这款阀的杆身长度做了标准化分段设计，顶部的锁紧螺母可以适配主流的2寸、3寸标准充装口螺纹，安装时只需要将阀身插入管口，拧紧顶部的压合螺母就能完成固定，密封面采用耐油橡胶复合垫片，既可以耐受充装过程中的管路振动，也能兼容汽油、柴油、轻质化工溶剂等常见介质的腐蚀。

　　阀芯的滑动结构采用了多道导向环设计，长杆结构的阀芯在上下动作过程中不会出现卡滞，哪怕充装过程中进料流速波动大、流体对阀芯产生侧向冲击，导向结构也能保证阀芯始终沿轴向运动，确保密封面可以精准贴合，不会出现密封偏磨导致的内漏问题。在实际充装作业时，进料介质从顶部接口进入阀身内部的流道，顺着中空的杆身向下从底部出料口流入罐内，当液位逐步升高没过阀底部的浮筒时，浮筒在浮力作用下沿杆身上浮，带动内部的锁止机构触发，瞬间切断内部的进料流道，此时即便外部充装泵还在持续加压，阀内的密封副也能承受住管路的进料压力，不会出现介质继续流入罐内的情况，直到充装作业结束、管路泄压后，阀芯才会自动复位，等待下一次充装作业。为了适配不同介质的充装流速需求，阀内部的流道做了平滑过渡设计，没有直角突变的结构，既可以降低充装过程中的流阻，减少进料时的压力损失，也能避免高速流体冲刷导致的阀芯气蚀，延长部件的使用寿命。顶部的接口采用了行业通用的快速接头适配结构，可以和市面上主流的充装枪、干式快速接头直接匹配，不需要额外加工转换接头，现场作业时的对接效率更高。另外，这款阀的所有外露金属部件都做了防腐镀层处理，哪怕长期埋设在罐内接触油气、潮湿环境，也不会出现锈蚀卡滞的问题，日常运维只需要在定期检修时抽出阀身清理浮筒、导向杆上的杂质即可，不需要复杂的维护操作。

　　从结构建模的角度来看，这类长杆类阀门的建模重点在于保证各段同轴度的公差匹配，阀芯与阀身的配合间隙要控制在合理范围，间隙过大会导致阀芯晃动密封不严，间隙过小则容易因为介质中的杂质卡滞，建模时需要重点标注各配合面的尺寸公差、形位公差，同时要考虑密封件的安装槽尺寸，保证橡胶密封件安装后有合理的压缩量，既不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现泄漏。在储罐充装系统的选型过程中，这类顶部安装的防溢阀相比侧装式的防溢装置，安装维护更简便，不需要人员进入罐内施工，尤其适合已经投用的储罐加装防溢设施，同时纯机械的触发逻辑不需要配套供电、控制系统，整体投入成本更低，可靠性更有保障，是目前常压储罐顶部充装作业中应用非常广泛的安全配件。
