加油站12V柴油输送加油泵结构设计

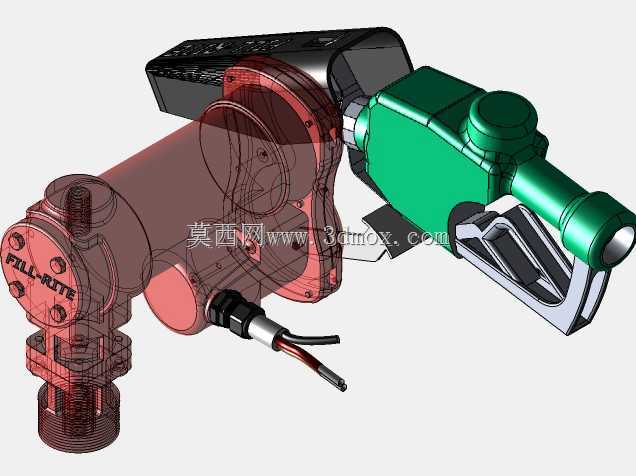

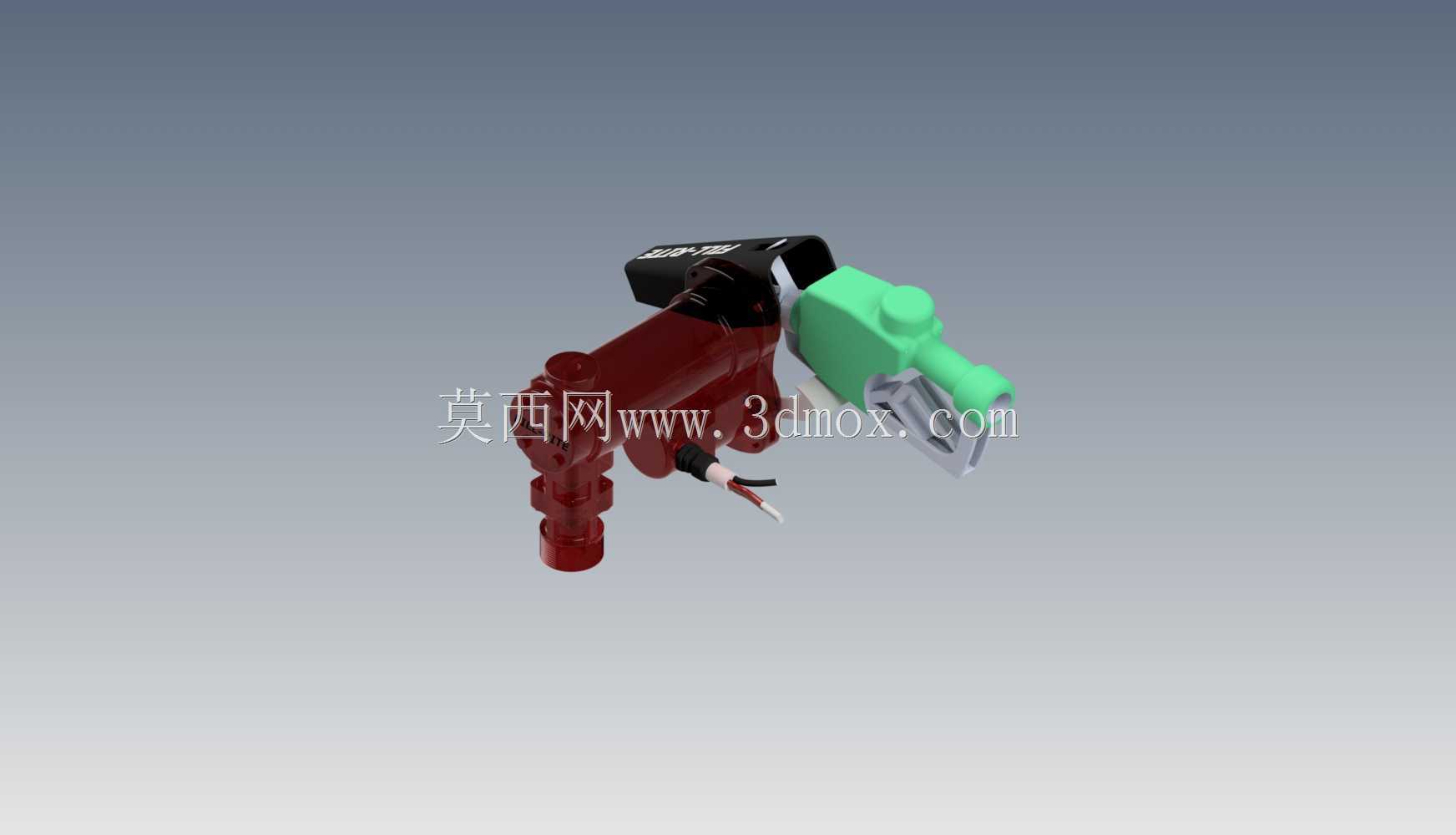

　　在成品油终端加注、野外无市电场景的燃油补给作业中，直流驱动的燃油输送泵是核心执行部件，本次建模还原的12V柴油输送泵，主要适配小型加油站、移动加油车、工程机械野外作业补油、农用机械柴油加注这类场景，解决无固定供电区域的柴油转输、加注需求，相比市电驱动的泵组，12V供电可直接接驳车载电瓶，无需额外布设供电线路，适配流动作业的灵活部署要求。从功能逻辑上看，该泵集成了泵体输送、油枪启闭、油路通断控制的一体化结构，泵体部分采用容积式输送结构，可实现低转速下的稳定流量输出，避免柴油输送过程中产生的气蚀问题，适配柴油的粘度特性，常温下输送过程不会出现因介质粘度导致的流量衰减；配套的加油枪部分设置了自封结构，当加注容器液位达到油枪进气口位置时，

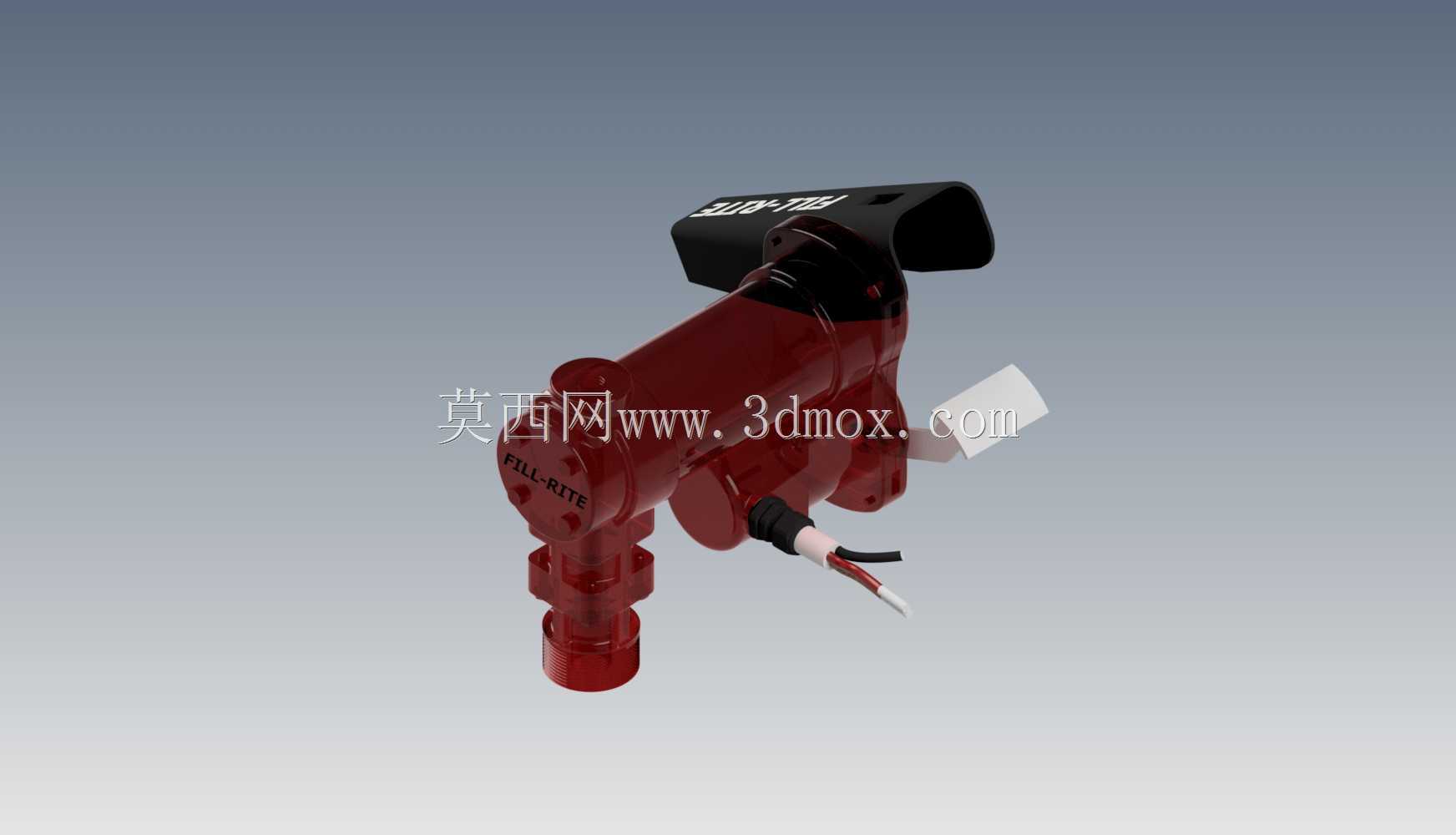

　　可自动切断油路，防止加注溢油，这一结构在建模时完整还原了内部的真空触发通路、阀芯复位弹簧、启闭顶杆的配合关系，各部件的运动行程均按照实际作业的触发逻辑做了装配约束，可直接用于运动仿真验证。设计思路上，整体采用分体式集成布局，泵体的动力端与流体端做了密封隔离，12V直流电机的输出轴通过机械密封件与泵腔隔离，防止柴油渗入电机腔造成短路，密封结构的压缩量在建模时按照密封件的标准压缩率设置，预留了密封件的安装槽位，槽宽、槽深尺寸符合旋转轴密封的安装规范，避免长期运行出现密封磨损泄漏。外形与安装边界方面，泵体主体采用柱状安装结构，底部设置了标准内螺纹进油口，可直接接驳通用口径的柴油输送软管，侧方设置出油口与加油枪通过高压软管连接，

　　整体安装固定位预留了两个螺栓安装孔，孔位间距适配常见的车载安装支架、加油机柜体安装位，安装时无需额外做支架改制；加油枪部分的握持结构按照人体工程学做了弧度设计，扳机的操作行程符合单手握持的施力角度，枪头出油口的口径适配常规车辆的油箱加注口，不会出现加注时的油液飞溅问题。从结构细节来看，泵体的流道做了圆弧过渡处理，没有直角拐点，可降低柴油在泵腔内的流动阻力，减少输送过程的压力损失，提升输送效率；电机部分的外壳设置了散热筋结构，在连续作业工况下可通过行驶过程的自然气流带走电机运行产生的热量，避免长时间运行出现电机过热保护；加油枪的手柄处设置了锁止卡扣，可在大流量持续加注时锁定扳机位置，无需操作人员持续按压，降低长时间作业的操作强度。

　　在实际选型适配中，该类泵的流量参数适配小型加注场景的需求，不会因流量过大造成加注时的油液冲击，也不会因流量过小导致加注等待时间过长，进出油口的连接尺寸均采用燃油输送领域的通用标准，可直接替换同规格的老旧泵组，无需改动现有管路布局；建模过程中对所有配合面的公差做了模拟设置，转动部件的配合间隙按照IT7级精度预留，既保证转动过程无卡滞，也不会因间隙过大造成泵腔内部泄漏影响输送效率。针对柴油介质的特性，所有过流部件的材质选型在结构设计时做了适配，泵腔、油枪过流部分的结构壁厚按照耐柴油腐蚀、耐工作压力的要求设置，避免长期接触柴油出现材质溶胀、强度下降的问题；接线部分的结构做了防爆密封处理，接线端子设置在独立的密封腔体内，防止柴油挥发的可燃气体接触接线端子产生打火隐患，符合燃油加注场景的安全要求。
