Calpeda MXH405卧式多级离心泵结构设计

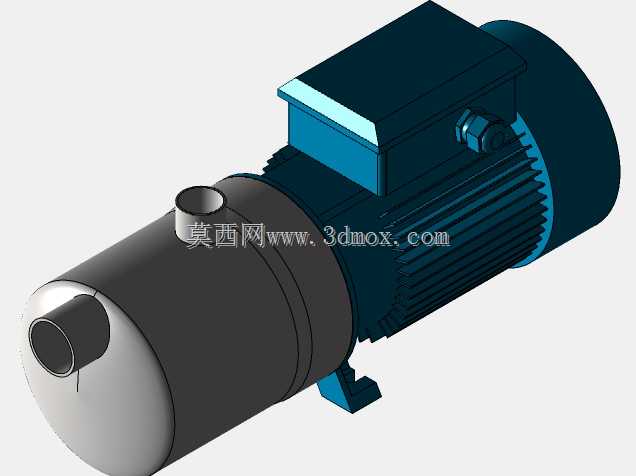

　　这款卧式多级离心泵的三维结构还原，完全围绕民用供水、工业流体输送场景的实际安装与运行需求搭建，没有做多余的外观修饰，所有结构特征都对应实际加工与装配逻辑。从现场安装的角度看，泵体与驱动电机采用同轴直联的卧式布局，整体安装底座的支撑脚位置做了加强筋设计，安装孔位的间距匹配常规民用供水机组、小型工业循环系统的机架安装标准，进出口采用水平同轴的外螺纹接口设计，进水端位于泵头侧下方、出水端位于泵头正上方，接口的通径尺寸匹配常规DN25规格的供水管道，不需要额外做变径转接就能直接接入现有管路，安装时的水平调整范围预留了3mm的垫片调节间隙，能适配现场基础不平整的安装工况。

　　从功能设计逻辑上，泵头的过流段采用不锈钢筒体包裹多级叶轮结构，每一级叶轮的导流壳都做了同轴定位止口，装配时不需要额外做同轴度找正就能保证叶轮与泵轴的同心度，减少运行时的径向跳动。电机部分采用标准B3安装结构的异步电机，散热筋沿电机外壳轴向均匀分布，接线盒位于电机顶部偏侧位置，预留了电缆格兰头的安装螺纹，现场接线时不需要调整电机朝向就能完成线缆接入，接线盒的防护盖做了斜面导水设计，避免顶部凝露或者淋水渗入接线腔。泵轴与电机轴采用刚性联轴器直联，联轴器位置做了全包式的防护壳结构，防止运行时异物卷入转动部位，同时防护壳采用卡扣式固定，日常维护时不需要拆卸周边管路就能快速打开检查联轴器的对中情况。

　　机械密封的安装腔位于泵头与电机的连接段位置，密封腔预留了冲洗水通道接口，在输送含有微小颗粒的流体时，可以外接冲洗水对机械密封端面进行冲洗，延长密封件的使用寿命。泵体的排气螺塞设置在泵头最顶部的位置，首次开机灌泵时不需要额外拆卸管路就能完成泵腔排气，底部的放水螺塞位于泵头最低位置，冬季停机或者长期闲置时可以完全排空泵腔内的存水，避免冻裂泵体。

　　建模过程中所有的配合公差都按照实际装配要求设置，叶轮与泵轴的配合采用H7/k6的过渡配合，导流壳与泵筒体的配合采用H8/h7的间隙配合，保证装配时的顺畅性同时不会出现运行时的晃动。所有的铸造圆角都按照实际铸造工艺要求设置，泵体外壳的铸造圆角半径不小于3mm，避免铸造时出现应力集中导致的铸件开裂，电机外壳的散热筋厚度从根部到顶部做了2度的拔模斜度，匹配压铸工艺的脱模要求。安装底座的支撑脚位置做了15mm的加厚处理，承受泵组运行时的振动载荷不会出现变形，底座上的安装孔采用长圆孔设计，现场安装时可以在小范围内调整泵组的固定位置，降低现场安装的对位难度。

　　从实际应用场景来看，这款泵的结构设计适配家庭自来水增压、小型中央空调循环水输送、工业设备冷却水循环、小型水处理系统的流体输送等场景，整体结构紧凑，占地面积小，卧式安装的重心低，运行时的振动幅度小，不需要做特别厚重的混凝土基础就能稳定运行。过流部件的不锈钢材质设计，既可以输送常温清水，也可以输送轻度腐蚀性的工业流体，适配的流体温度范围从-10℃到90℃，覆盖了大部分常规民用与工业流体输送的温度需求。建模时还原了所有的外部安装接口与操作部件的位置，在做管路系统设计或者泵站布局设计时，可以直接调用这个模型进行干涉检查，提前预判安装时可能出现的管路碰撞、操作空间不足等问题，减少现场安装时的整改工作量。
