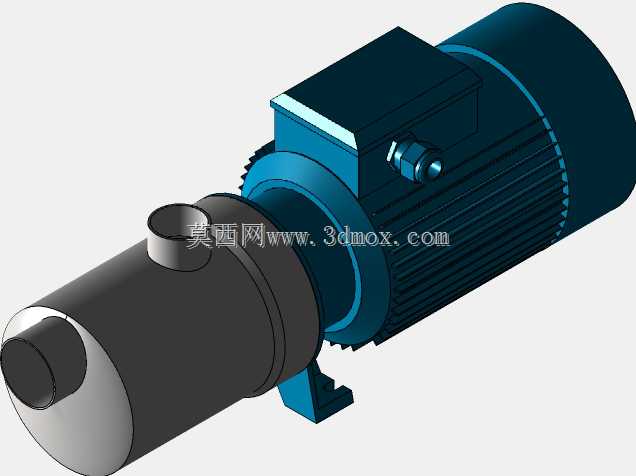

Calpeda MXH1604卧式离心泵结构设计

　　在民用建筑供水、工业循环水系统、小型暖通空调水回路、洁净流体输送的场景里，这类卧式直联离心泵的出镜率一直很高，不同于立式管道泵对安装垂直空间的占用，卧式结构的重心更低，运行时的振动幅值更容易控制，对于地面安装、设备撬装集成的工况适配性更强。这款Calpeda MXH系列的泵体采用电机与泵腔直联的同轴结构，取消了传统联轴器连接的冗余结构，省去了联轴器找正的安装工序，也减少了传动环节的功率损耗，整体轴向尺寸更紧凑，在狭小的设备间、集成供水机组内部布置时，能有效节省安装占位。

　　从结构设计逻辑来看，泵头部分采用不锈钢冲压成型的泵壳，进出水口采用同轴水平布置的接口形式，进水口沿泵轴轴向设置，出水口沿泵腔径向垂直向上，这种流道设计能让流体进入叶轮时的流态更平稳，减少进水侧的涡流损失，叶轮采用闭式结构，适配洁净清水类无固体颗粒的流体输送，对于民用生活供水、冷却水循环这类常规工况，闭式叶轮的容积效率更高，运行时的流体噪音也更低。泵体与电机的连接段采用标准化的连接法兰，密封结构采用机械密封形式，相比传统填料密封，机械密封的泄漏量更小，日常维护周期更长，不需要频繁调整填料压盖的压紧力，对于无人值守的供水系统、长期连续运行的循环水场景更适配。

　　安装边界方面，泵体底部采用一体式铸造的安装脚，两个支撑脚沿电机与泵头的连接段对称布置，安装孔的间距经过匹配常规槽钢底座、混凝土基础的安装尺寸设计，安装时不需要额外制作复杂的转接支架，进出水口的接口尺寸匹配常规工业管路的公称通径，现场配管时不需要做特殊的变径处理，能直接对接同通径的镀锌钢管、不锈钢管路或者PPR工业管路。在实际选型应用中，这类泵常被用于小型建筑的生活供水增压、中央空调系统的冷冻水/冷却水循环、小型工业设备的冷却供水、净水处理系统的流体输送，因为直联结构的转动部件更少，运行时的故障点相比带联轴器的离心泵更少，日常维护只需要定期检查机械密封的泄漏情况、电机轴承的运行温度即可，不需要做复杂的传动部件维护。

　　设计建模时，泵壳的曲面过渡是重点，冲压不锈钢泵壳的圆弧过渡需要匹配叶轮的出口流道角度，避免流道突然变径或者出现直角拐点造成的局部阻力损失，电机部分的散热筋结构沿电机外壳轴向均匀布置，建模时需要保证散热筋的凸起高度均匀，既保证电机运行时的散热面积，也避免筋片过高造成的外壳铸造或者冲压难度提升，接线盒的位置设置在电机顶部侧方，预留了足够的接线操作空间，现场接线时不需要额外挪动泵体位置就能完成线缆接入。泵腔内部的叶轮与泵轴采用键连接加锁紧螺母的固定方式，建模时需要还原轴肩的定位尺寸，保证叶轮安装后与泵腔的密封环间隙控制在合理范围，间隙过大会造成回流损失降低泵效，间隙过小则容易在运行时出现叶轮与泵壳的摩擦，造成部件损坏。进出口的连接法兰采用标准的平面法兰结构，密封面的粗糙度、螺栓孔的位置度都需要符合管路法兰的通用标准，保证现场安装时法兰对接的同轴度，避免强行对口造成的泵体应力变形，长期运行下出现密封泄漏或者轴系偏移的问题。整体结构的重量分布经过优化，电机侧的重量略大于泵头侧，安装后支撑脚的受力更均匀，运行时的整机稳定性更好，不需要额外做配重处理就能满足长期运行的振动要求。
