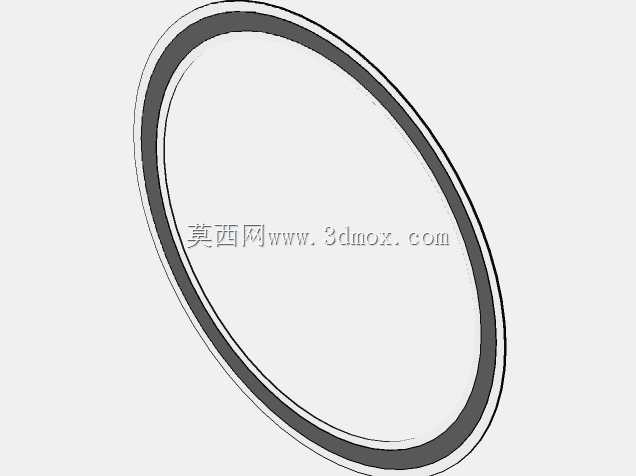

24寸150磅级ANSI标准缠绕密封垫片

　　在石油化工、电力输配、市政给排水等带压流体输送场景中，法兰连接部位的静密封可靠性直接决定整套管线系统的运行安全，缠绕垫片作为半金属静密封元件的核心品类，长期承担着高温、高压、多介质腐蚀工况下的界面密封职责。本次设计的24英寸150磅级ANSI B16.20标准缠绕垫片，完全匹配美标Class150压力等级的24寸突面法兰安装界面，设计阶段首先围绕密封比压的均匀分布展开结构校核：垫片采用V型金属带与非金属填充带交替缠绕成型的核心结构，金属带选用适配常规工业介质的不锈钢材质，提供足够的结构回弹性，填充带根据不同工况可适配柔性石墨、聚四氟乙烯、无石棉纤维等材质，填充密封界面的微观凹凸间隙。

　　不同于纯非金属垫片的易蠕变缺陷，也区别于纯金属垫片对法兰表面粗糙度、安装预紧力的苛刻要求，缠绕垫片的结构特性使其在较低预紧力下即可实现有效密封，同时能耐受管线运行过程中因温度波动、压力脉动产生的法兰面微量开合位移，避免密封失效泄漏。从安装边界来看，该垫片的内外径尺寸严格遵循ANSI B16.20标准中对应公称通径、压力等级的尺寸公差要求，安装时无需额外修配，可直接适配对应规格的突面法兰，垫片厚度控制在常规工业应用的通用尺寸区间，既保证足够的压缩回弹量，又避免因厚度过大导致的预紧力分散、垫片压溃风险。

　　设计过程中重点校核了垫片的压缩率与回弹率指标，确保在标准规定的预紧力区间内，垫片压缩量处于合理范围，当管线运行中出现压力波动导致法兰面分离趋势时，垫片的回弹量可及时补偿界面间隙，维持密封比压稳定。在实际工程应用中，这类大口径低压级别的缠绕垫片常应用于循环水主管线、蒸汽输送支线、中低压工艺物料管线的法兰连接部位，相比传统的橡胶垫片、石棉橡胶板垫片，其耐温范围更宽，耐老化性能更优，使用寿命可提升3至5倍，同时能有效降低法兰连接部位的泄漏率，减少运维过程中的密封件更换频次。针对大口径垫片的安装易错位问题，设计时可根据实际需求在外圈增设定位环结构，定位环的外径与法兰螺栓孔内接圆尺寸匹配，安装时可直接卡在法兰螺栓内侧，实现垫片的快速对中，避免因安装错位导致的局部密封比压不足、垫片被介质冲蚀损坏的问题。在结构细节上，缠绕成型的垫片内外圈均设置了点焊固定点，避免金属带在运输、安装过程中出现散圈、分层问题，点焊位置的焊点高度严格控制，不突出垫片密封面，防止安装后焊点位置形成泄漏通道。

　　从密封机理来看，当法兰螺栓施加预紧力时，垫片的非金属填充带首先被压缩，填充法兰密封面的微观加工刀痕、凹坑等缺陷，形成初始密封；金属带在预紧力作用下产生弹性变形，为密封界面提供持续的压紧力，当管线内部通入带压介质时，介质压力会作用在垫片内侧，使金属带产生向外的扩张趋势，进一步提升密封面的接触比压，实现压力自紧效果，压力越高密封界面的贴合紧密性越好，这也是缠绕垫片能适配中高压工况的核心原因。在选型匹配阶段，需要注意该垫片仅适配突面法兰安装界面，若用于凹凸面、榫槽面法兰，则需要去除定位环，根据法兰密封面的槽宽调整垫片的内外径尺寸，避免垫片与密封槽出现尺寸干涉。日常运维中，安装该类垫片时需要提前清理法兰密封面的锈迹、焊渣、旧垫片残留等杂物，保证密封面平整无径向划痕，螺栓紧固时采用对角分次紧固的方式，保证各螺栓的预紧力均匀，避免因偏载导致垫片局部压溃或预紧不足。
